Способ измерения замедления волны ь замедляющих системах с распределенными

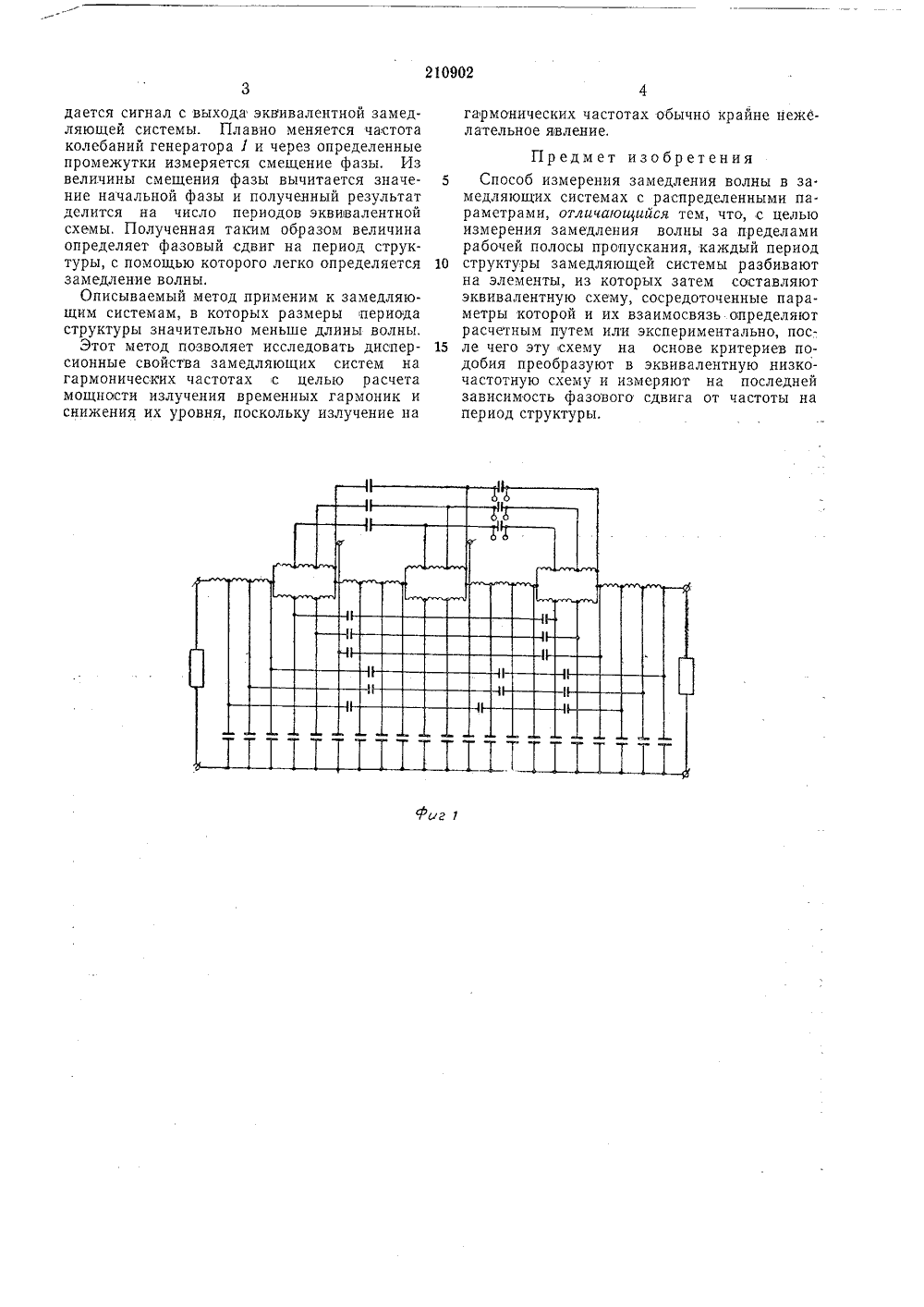

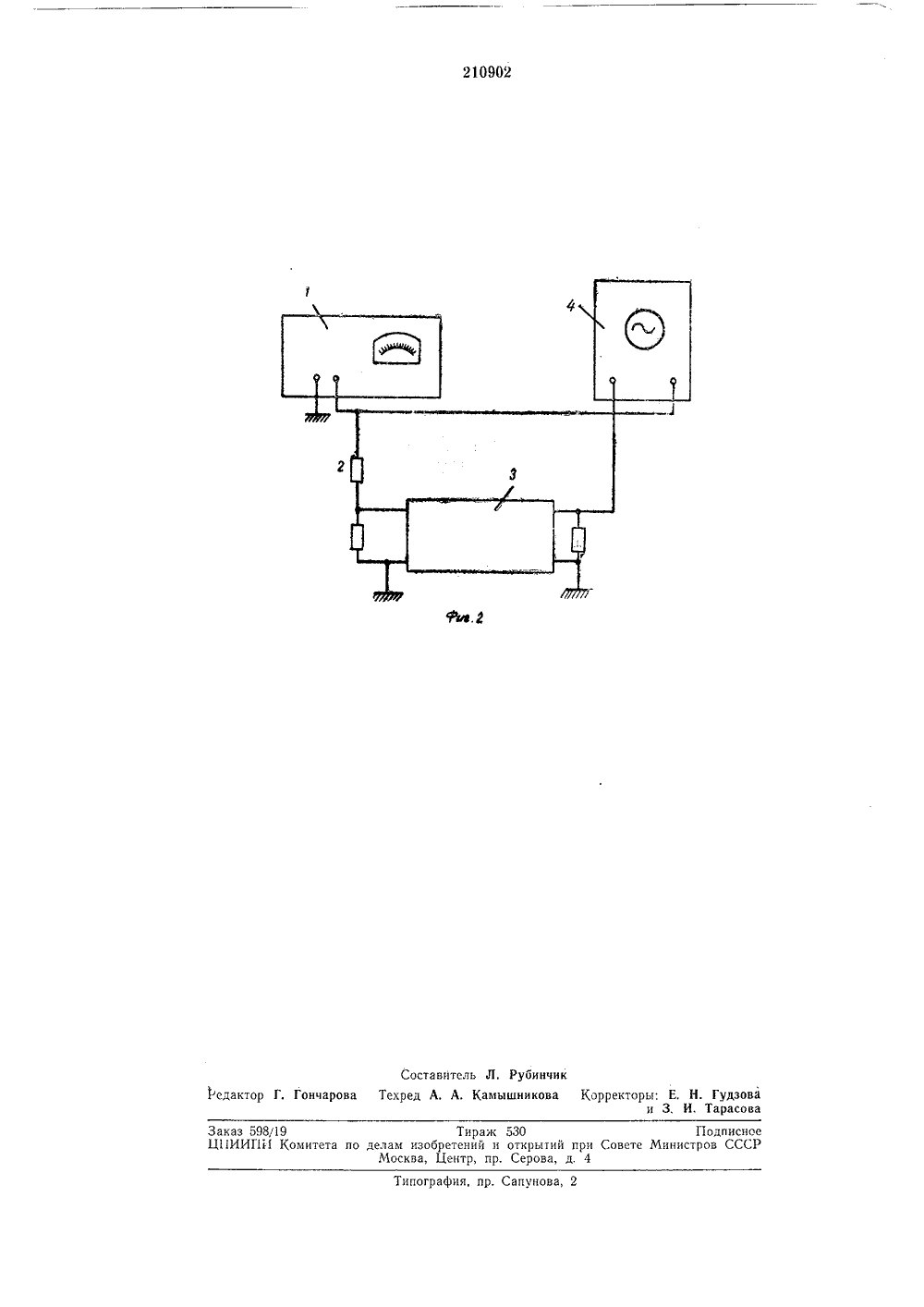

2 Ю 902 Сова Соеетскив Социалистическив РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 31.1,1967 ( 1130170/26-9)с присоединением заявкиКл, 21 а 4, 71 комитет до деламобретений и открытийри Совете МинистровСССР МПК 6 01 г орите Опубликовано 8,11.1968, Бюллетень7 Дата опубликования описания 11,1 Ч.196621.317,365(088,8) Авторизобретения Ю. А. Мирошнико явитель СПОСОБ ИЗМЕРЕНИЯ ЗАМЕДЛЕНИЯ ВОЛНЫ В ЗАМЕДЛЯЮЩИХ СИСТЕМАХ С РАСПРЕДЕЛЕННЫМ ПАРАМЕТРАМИИзвестные способы измерения замедления Волны в распределенных системах позволяют проводить измерения замедления лишь в пределах рабочей полосы пропускания,Предлагаемый способ отличается от известных тем, что, с целью измерения замедления Волны за пределами рабочей полосы пропускания, каждый период замедляющей структуры разбивают на большое число элементов, из которых затем составляют эквивалентную схему, сосредоточенные параметры которой и их взаимосвязь определяют расчетным путем или экспериментально, после чего эту схему на основе критериев подобия преобразуют в эквивалентную низкочастотную схему и измеряют на последней зависимость фазового сдвига от частоты на период структуры.Сущность описываемого способа состоит в следующем.Период структуры замедляющей системы разбивается на большое число элементов. Расчетным путем или экспериментально определяются индуктивность каждого элемента и его емкостная и индуктивная связь со всеми соседними элементами замедляющей системы. На основе такого представления замедляющей системы строится ее эквивалентная схема. Очевидно, что тем на большее число элементов разбивается период структуры, чем полнее учитывается взаимосвязь элементов и 2чем точнее определяются их емкость и индуктивность, тем точнее эквивалентная схема отражает реальную замедляющую систему и тем шире область частот, в которой могут без 5 существенных искажений исследоваться дисперсионные свойства системы.Для экспериментального исследования этиэквивалентные схемы с помощью элементарных критериев подобия должны быть преоб разованы в схемы с низкой рабочей частотой,Преобразование заключается в том, что выбирается удобная для измерений эквивалент- наЯ частота 1 э (поРЯдка кгт 1), опРеделЯетсЯ величина отношения - (где , - рабочаяУо15 Уэчастота) и затем на эту величину умножаются значения емкостей и индуктивностей элементов периода замедляющей системы.На фиг. 1 приведена эквивалентная схема 20 замедляющей системы типа спираль, нагруженная кольцами (период структуры разбит на шесть элементов); на фиг. 2 - блок-схема измерения замедления волны с помощью эквивалентной схемы замедляющей системы.25 Сигнал эквивалентной частоты от генератора 1 через развязывающее сопротивление 2 подается на вход эквивалентной замедляющей системы 3. Одновременно этот сигнал подается на синхронизацию развертки осциллограЗо фа 4. На вход усилителя осциллографа подается сигнал с выхода эквивалентной замедляющей системы. Плавно меняется частота колебаний генератора 1 и через определенные промежутки измеряется смещение фазы. Из величины смещения фазы вычитается значение начальной фазы и полученный результат делится на число периодов эквивалентной схемы. Полученная таким образом величина определяет фазовый сдвиг на период структуры, с помощью которого легко определяется замедление волны.Описываемый метод применим к замедляющим системам, в которых размеры периода структуры значительно меньше длины волны.Этот метод позволяет исследовать дисперсионные свойства замедляющих систем на гармонических частотах с целью расчета мощности излучения временных гармоник и снижения их уровня, поскольку излучение на гармонических частотах обычно крайне нежелательное явление.Предмет изобретения5 Способ измерения замедления волны в за.медляющих системах с распределенными параметрами, отличающийся тем, что, с целью измерения замедления волны за пределами рабочей полосы пропускания, каждый период 1 о структуры замедляющей системы разбиваютна элементы, из которых затем составляют эквивалентную схему, сосредоточенные параметры которой и их взаимосвязь определяют расчетным путем или экспериментально, пос ле чего эту схему на основе критериев подобия преобразуют в эквивалентную низкочастотную схему и измеряют на последней зависимость фазового сдвига от частоты на период структуры.Редактор Г. Гончарова Типография, пр. Сапунова, 2 Заказ 598/19 Тираж 530 Подписное Ц 11 ИИГ 111 Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4
