Ткацкий станок с волнообразным зевом

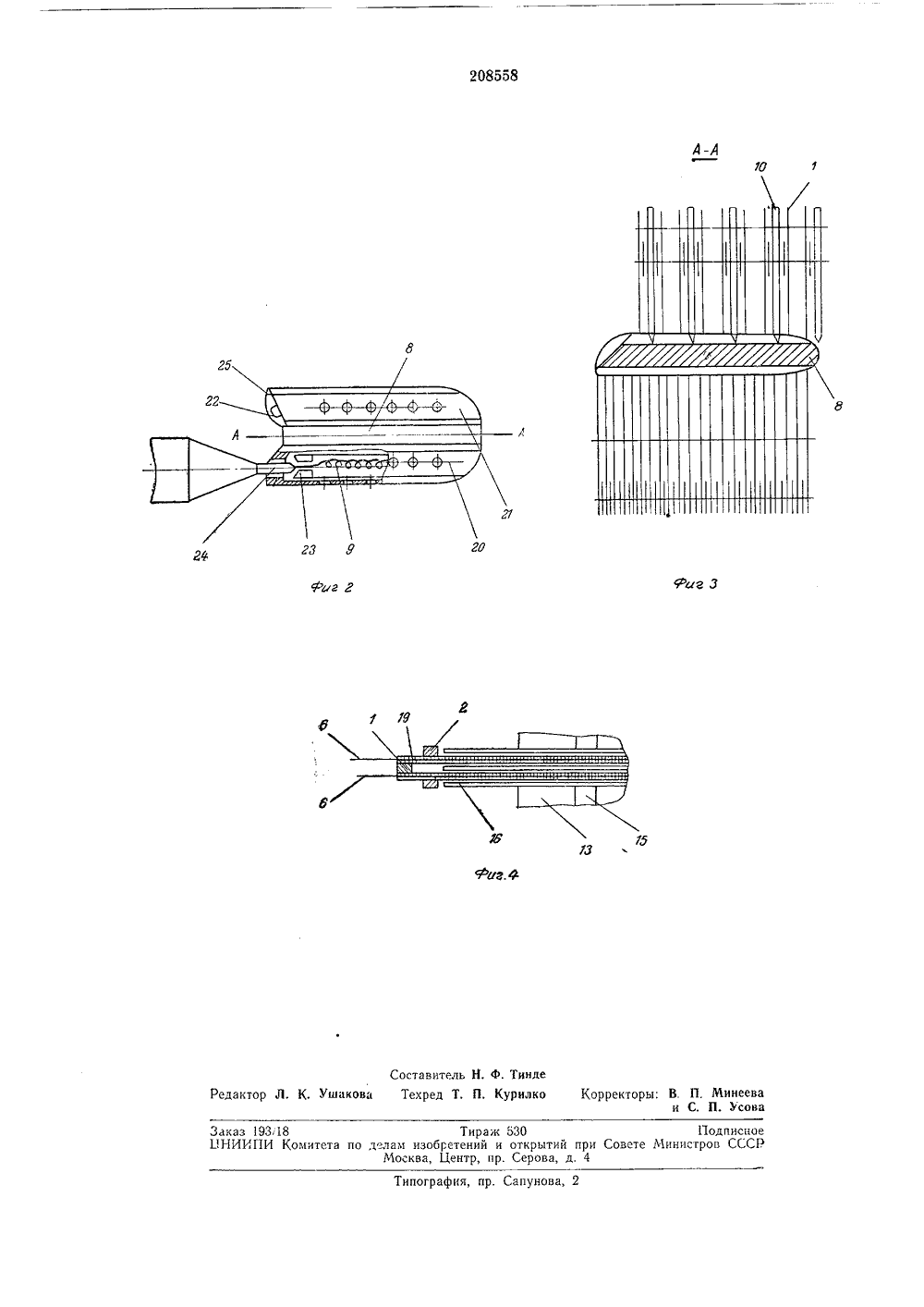

Союз СоветскизСоциалистически Республин Комитет по де изобретеиии и открытпри Совете МинистреСССР УД 1( 677,054.29(088,8) ликовано 29.Х 1.1967. Бюллетень К Дата опубликования описания 11.111.19 АвторыизобретениЗаявитель Д, В. Титов, Н. И. Макачев и О. А, ТерентьевВсесоюзный научно-исследовательский институт текстильни легкого машиностроения ИЙ СТАН ВОЛНООБРАЗНЫМ ЗЕВОМ Известен ткацкий станок с волнообразным зевом, содержащий решетку с каналом для прокладчика уточной нити, подвижное бердо, образованное винтообразным набором пластин на валу, снабженное зубьями для пере мещения прокладчика уточной нити. В этом ткацком станке решетка с каналом для прокладчика уточной нити, выполненная из неподвижных пластин, создает неудобство в обслуживании, а также снижает надежность 10 работы станка.В предлагаемом ткацком станке для повышения надежности его работы решетка с каналом для прокладчика уточной нити состоит кз двух частей, одна из которых неподвижна, 15 и другая - шарнирно смонтирована на первой и взаимодействует с прокладчиком уточной нити, причем прокладчик уточной нити выполнен в виде спаренных многогранников, имеющих каналы для уточных нитей и тор мозные губки.На фиг. 1 изображен вид сбоку решетки с каналом для прокладчика уточной нити и подвижного берда; на фиг. 2 - прокладчик уточной нити; на фиг. 3 - прокладчик уточ ной нити, разрез по А - А на фиг. 2; на фиг. 4 - схема взаимного расположения деталей решетки и берда.Ткацкий станок содержит решетку, образованную пластинами 1 и 2, соединенными че рез прокладки 3 прутками 4 и укрепленными на опоре 5 станка. Между пластинами решетки размещены нити основы б. Пластины 2 решетки частично образуют канал 7 для пропуска прокладчика 8 уточной нити 9. Решетка состоит из двух частей, одна из которых неподвижна, а другая - 10 смонтирована подвижно на шарнире 11 первой части решетки и прижимается к ней пружиной 12.Бердо ткацкого станка образовано набором на валу 13 пластин 14, Пластины 14 набраны на прямолинейную шпонку. 15 вала 13, причем паз под шпонку у каждой пластины смещен по отношению к пазу предшествующей пластины на угол, необходимый для образования винтовой поверхности из зубьев 16 пластин 14, служащих для перемещения прокладчика 8 уточной нити и прибоя последней к опушке 17 ткани,Между пластинами 1 и 2 решетки и пластинами 14 берда помещены укрепленные на груднице 18 станка пластины-прокладки 19, которые направляют зубья 1 б.Прокладчик 8 уточной нити выполнен в виде спаренных многогранников 20 и 21, причем каждый из этих многогранников имеет канал 22 для уточных нитей 9 и подпружиненные тормозные губки 23. Для зарядки прокладчика уточной нити сопло 24 заостренным концом вводится в канал 22, раздвигает под208558 д 4 пружиненные губки 23 и вдувает в канал 22 отмеренный отрезок уточной нити 9.Во время работы процесс прокладывания уточной нити и формирования ткани осуществляется при перемещении прокладчика 8 уточной нити по каналу 7 в зевах основы б в результате взаимодействия зубьев 1 б пластин 14, получающих вращение от вала 13, со скосами 25 прокладчиков уточной нити. Уточные нити 9 прокладываются и прибиваются зубья ми 1 б к опушке 17 ткани. Решетка с каналом 7, состоящая из двух частей - неподвижной и подвижной 10, позволяет, в случае необходимости, быстро вы нимать из канала 7 или вкладывать в него прокладчик 8 уточной нити,Предмет изобретения 1. Ткацкий станок с волнообразным зевом,содержащий решетку с каналом для проклад чика уточной нити, подвижное бердо, образованное винтообразным набором пластин на валу, снабженное зубьями для перемещения прокладчика уточной идити, отличающийся тем, что, с целью повышения надежности работы 10 станка, решетка с каналом для прокладчикауточной нити состоит из двух частей, одна из которых неподвижна, а другая - шарнирно смонтирована на первой и взаимодействует с прокладчиком уточной нити.15 2. Станок по п. 1, отличающийся тем, чтопрокладчик уточной нити выполнен в виде спаренных многогранников, имеющих каналы для уточных нитей и тормозные губки.208558 10 1 фиг 3 Ушаков; Реда кт Заказ1.1 НИИ ставитель Н. ф, ТиндТехред Т. П, Курилк 9318 Тираж 830 И Комитета по делам изобретений и открытий п Москва, Центр, пр. Серова, д.Подписное Совете Министров СССР
