Генератор случайных импульсов

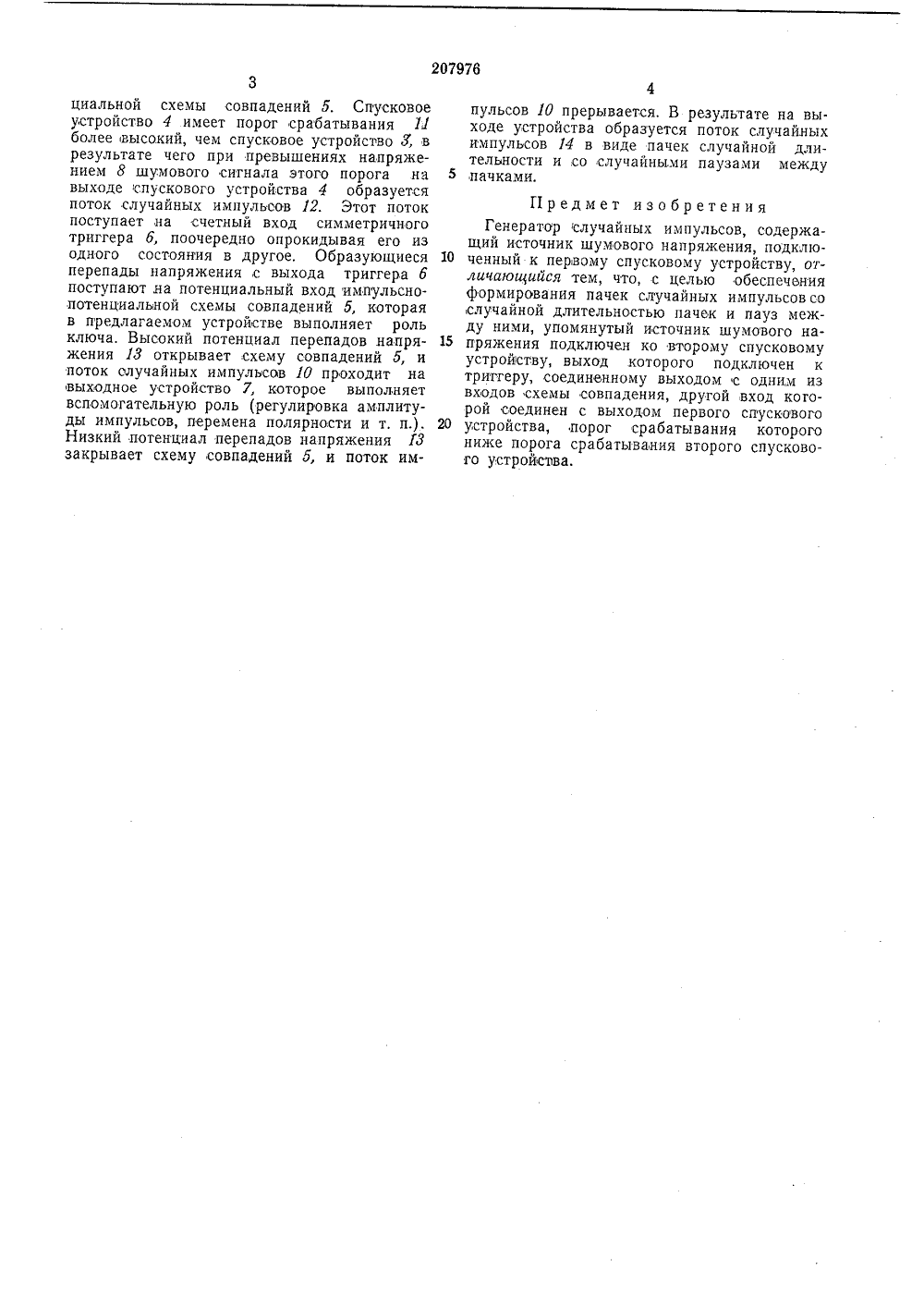

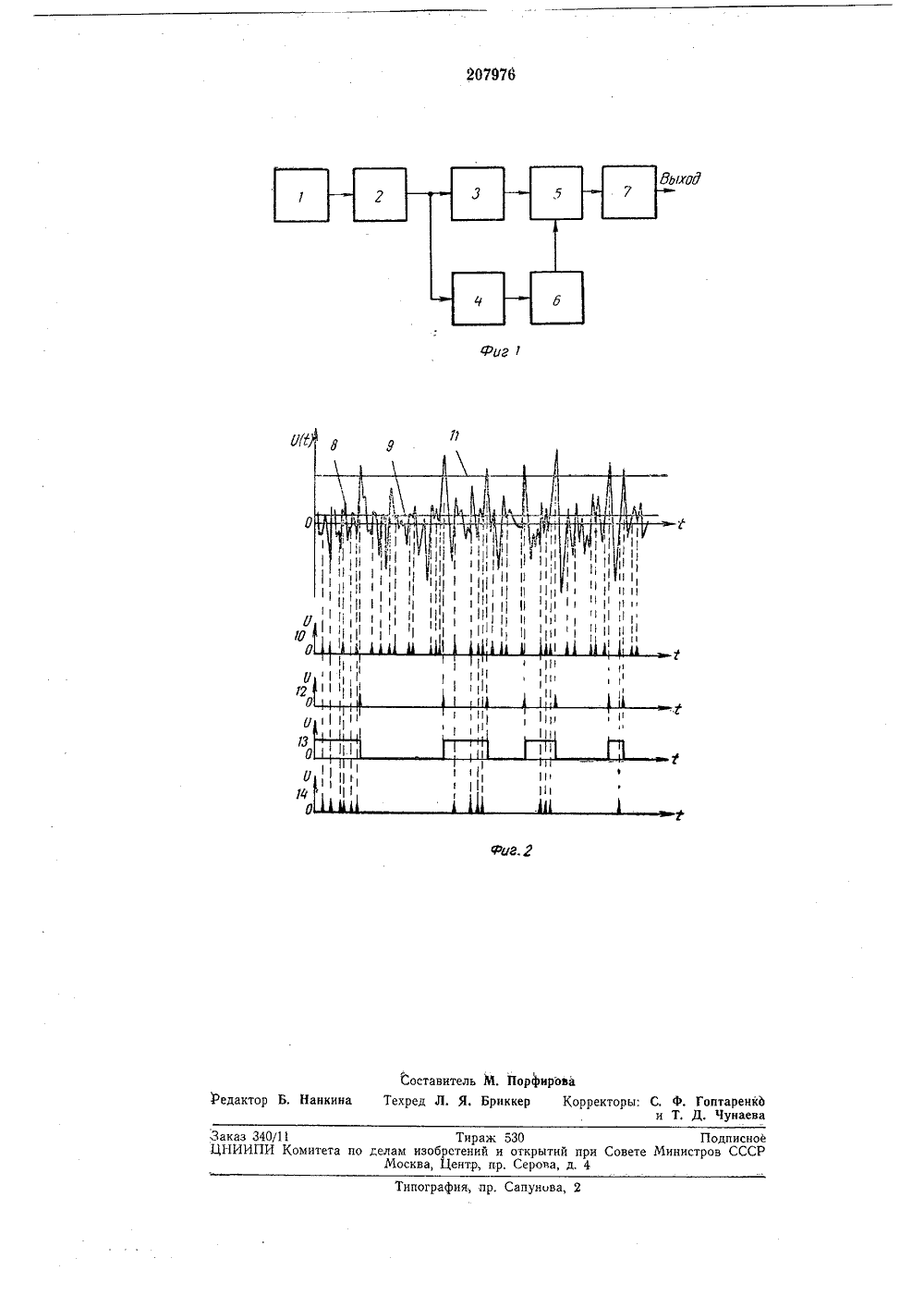

207976 Союз Советских Социалистических Республикависимое от авт. свидетельствааявлено 23.ХИ.1966 ( 1.121648/26-9присоединением заявкихл. 21 ат, 36/02 МПх Н 031 сЪДК 621.373,444(088 иоритет Комитет по делам иааоретений и открытий прн Совете Министров СССР. А, Обидеико аявител ЕНЕРАТОР СЛУЧАЙНЫХ ИМПУЛЬС двухальемы Изобретение касается генераторов случайных импульсов, которые могут быть использованы в измерительной технике, на вычислительных центрах для моделирования процессов массового обслуживания и случайных возмущений при исследовании различных явлений природы, технических устройств, биологических процессов и т. п.Известные генераторы, случайных импульсов содержат генератор широкополосных шумов, широкополосный усилитель и спусковую схему, формирующую стандартные по длительности и амплитуде импульсы из выбросов шумового сигнала,Недостатком известных генераторов является невозможность генерирования случайных импульсов в виде пачек случайной длительности и со случайными паузами между пачками.Для формирования пачек случайных импульсов,со случайной длительностью пачек и пауз между ними в схему известного генератора случайных импульсов, введено вспомогательное спусковое устройство с более высоким уровнем срабатывания, триггер и импульсно-потенциальная схема совпадений.Источник шумового напряжения подключен ко второму спусковому устройствувыход которого подключен к триггеру, соединенному выходом с одним из входов схемы совпадений,Другой вход схемы соединен с выходом первого спускового устройства, порог срабатывания которого ниже порога срабатывания второго спускового устройства.5 Блок-схема генератора пачек случайныхимпульсов представлена на фиг, 1; на фиг. 2 показаны временные диаграммы напряжений.Блок-схема содержит генератор 1 широкополосных шумов, к выходу которого подклю чен широкополосный усилитель 2, два спусковых устройства 8 и 4, импульсно-потенциальную схему совпадений б, соединенную с импульсным выходом спускового устройства 3, триггер б со счетным входом (один из 15 выходов триггера б соединен с потенциным входом импульсно-потенциальной сх совпадений) и выходное устройство 7.Напряжение 8 шумового сигнала (фиг. 2)с выхода генератора шумов после усиления 20 широкополосным усилителем 2 поступает на,входы спусковых устройств 3 и 4. Спусковое устройство 3 (ждущий мультивибратор, триггер Шмитта и т. п,) срабатывает и выдает на своем выходе прямоугольные импульсы по стоянной амплитуды и длительности в моменты превышения напряжением шумового сигнала некоторого порогового уровня срабатывания 9 (см. фиг. 2). Образующийся таким образом поток случайных импульсов 10 по ступает на импульсный вход импульсно-потенциальной схемы совпадений Б. Спусковое устройство 4 имеет порог срабатывания 11 более высокий, чем спусковое устройство У, в результате чего при превышениях напряжением 8 шумовото сигнала этого порога на выходе спускового устройства 4 образуется поток случайных импульсов 12. Этот поток поступает,на счетный вход симметричного триггера б, поочередно опрокидывая его из одного состояния в другое. Образующиеся перепады напряжения,с выхода триггера б поступают на потенциальный вход импульсно- потенциальной схемы совпадений б, которая в предлагаемом устройстве выполняет роль ключа. Высокий потенциал перепадов напряжения 13 открывает схему совпадений Б, и поток случайных импульсов 10 проходит на выходное устройство 7, которое выполняет вспомогательную роль (регулировка амплитуды импульсов, перемена полярности и т, п.). Низкий потенциал перепадов напряжения 13 закрывает схему совпадений б, и поток импульсов 10 прерывается, В результате на выходе устройства образуется поток случайных импульсов 14 в виде пачек случайной длительности и со случайными паузами между 5 пачками.Предмет изобретенияГенератор случайных импульсов, содержащий источник шумового напряжения, подклю ченный к перному спусковому устройству, отличающийся тем, что, с целью обеспечения формирования пачек случайных импульсовсо случайной длительностью пачек и пауз между ними, упомянутый источник шумового на пряжения подключен ко второму спусковомуустройству, выход которого подключен к триггеру, соединенному выходом с одним из входов схемы совпадения, другой вход которой соединен с выходом первого спускового 20 устройства, порог срабатывания которогониже порога срабатывания второго спускового устройсгва.Тираж 530 Подписиитета по делам изобретений и открытий при Совете Министров СССМосква, Центр, пр. Серова, д. 4 Заказ 340/ ЦНИИПИ Составитель М. ПорФирова Редактор Б. Нанкина Техред Л. Я. Брнккер Корректоры: С. Ф. Гоптаренкд и Т. Д. Чунаева 11
