Автоматические весы с программным управлением для дозирования жидких и сыпучих материалов

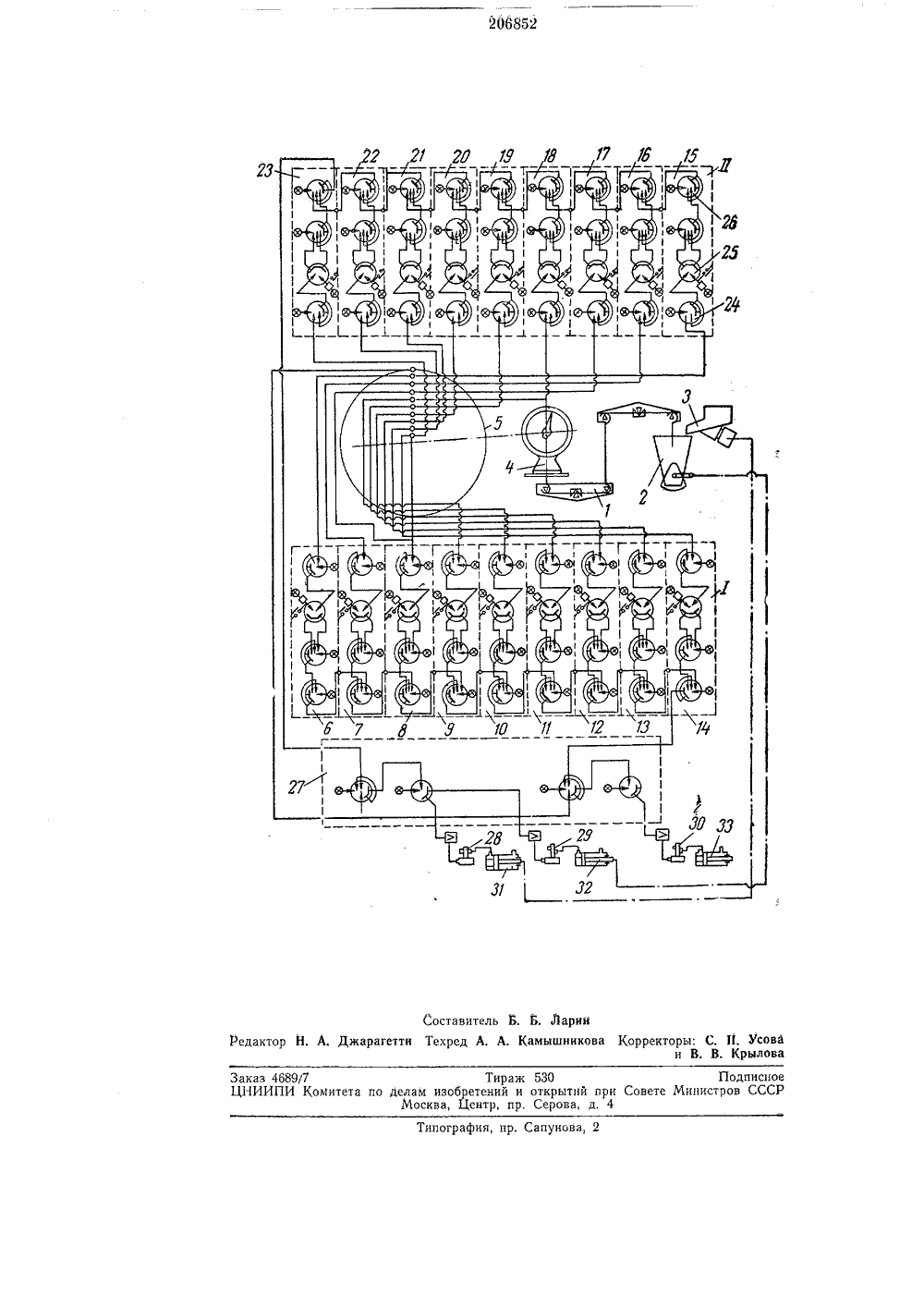

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советскик Социалистическик РесоубликВсесословная.; лпо 6 я 6 Б К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 11.Ч.1966 ( 1075783/26-10) л. 42, 25 исоединением заявкиМПК 6 ПриоритетОпубликовано 08.Х 1,1967, БюллетеньДата опубликования описания 14.11.1968 Комитет по деламобретений и открытий 1,268,9,08(088.8 ри Совете Министр СССР. Ивано Заявител ытныи завод ционных автоматов им зержинског ВТОМАТИЧЕСКИЕ ВЕСЫ С ПРОГРАММНЫМ УПРАВЛЕНИЕМ ДЛЯ ДОЗИРОВАНИЯ ЖИДКИХ И СЫПУЧИХ МАТЕРИАЛОВ рычажной итающего азателя с оный диск оками б - з которых Автоматические весы истемы 1, весового к стройства 3, циферб невматическим устройс которого связан со ст 4 и 15 - 23 сравнения состоят изовша 2, патного уквом 4, кодуйными блкаждый и Известные автоматические весы с программным управлением для дозирования жидких и сыпучих материалов, содержащие рычажную систему, весовой ковш, питающее устройство и циферблатный указатель с кодовым диском, связанным через блоки сравнения, логические устройства и усилители с исполнительными механизмами, не обеспечивают надежной работы взрыво- и пожароопасных средах.В предлагаемых автоматических весах указанные недостатки устранены вследствие того, что они снабжены программным пневматическим устройством, выполненным в виде насаженного на оси циферблатного указателя кодового диска, связанного со струйными блоками сравнения, у которых выход каждого предыдущего связан с дополнительным входом последующего блока, а выход крайнего блока соединен посредством логического устройства и усилителей с исполнительными механизмами.На чертеже приведена принципиальная схема описываемых автоматических весов,состоит из струйного усилителя 24, элемент25, производящего сравнение поступающегосигнала с установленной уставкой заданнойпрограммы, и двух элементов ИЛИ 2 б,5 Выход каждого предыдущего блока б и 1 бсвязан с дополнительным входом последующего блока 7 и 1 б, а выход крайнего 14 и 23блока соединен посредством логическогоустройства 27, усилителей 28 - 30 с исполни 10 тельными механизмами 31 - 33.Весы работают следующим образом. Заданные программы (величины доз соответствующих питающих устройств) устанавливаются.15 При включении весов усилитель 30 и исполнительный механизм 33 включают питающееустройство 1 программы и материал поступает в ковш, поворачивая при этом стрелку циферблатного указателя и связанный с20 ней кодовый диск.Когда сигналы, поступающие из кодовогодиска, будут равны заданным вставкам вблоках сравнения 1 программы, тогда навыходе крайнего блока 14, соединенного с ло 25 гическим устройством 27, появится сигнал,который через усилитель 30 и исполнительный механизм 33 отключит питающее устрой.ство программы и включит питающее устройство 11 программы, поворачивая дальше30 стрелку циферблатного указателя и связанный с ней кодовый диск,Когда сигналы, поступающие из кодового диска, будут равны заданным вставкам 11 программы, тогда на выходе крайнего блока 23, соединенного с логическим устройством 21, появится сигнал, который через усилитель 28 и исполнительный механизм Л выключит питающее устройство 11 программы.При этом усилитель 29 включает исполнительный механизм 32 опорожнения ковша 32, и стрелка циферблатного указателя и связанный с ней кодовый диск возвращаются в О положение и подают сигнал на логическое устройство 27, переключая систему в исходное положение. Процесс взвешивания начинается сначала по ранее заданной программе,Предмет изобретенияАвтоматические весы с программным управлением для дозирования жидких и сыпучих материалов, содержащие рычажную систему, весовой ковш, питающее устройство и циферблатный указатель с кодовым диском, связанным через пневматические блоки 5 сравнения, логические устройства и усилители с исполнительными механизмами, отличающиеся тем, что, с целью повышения надежности работы во взрыво- и пожароопасных средах, они снабжены программным 10 пневматическим устройством, выполненным ввиде насаженного на оси циферблатного указателя кодового диска, связанного со струйными блоками сравнения, у которых выход каждого предыдущего связан с дополнитель ным входом последующего блока, а выходкрайнего блока соединен посредством логического устройства и усилителей с исполнительными механизмами.Заказ 4689/7 Тираж 530 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, 2
