Способ определения содержания углерода в сплавах

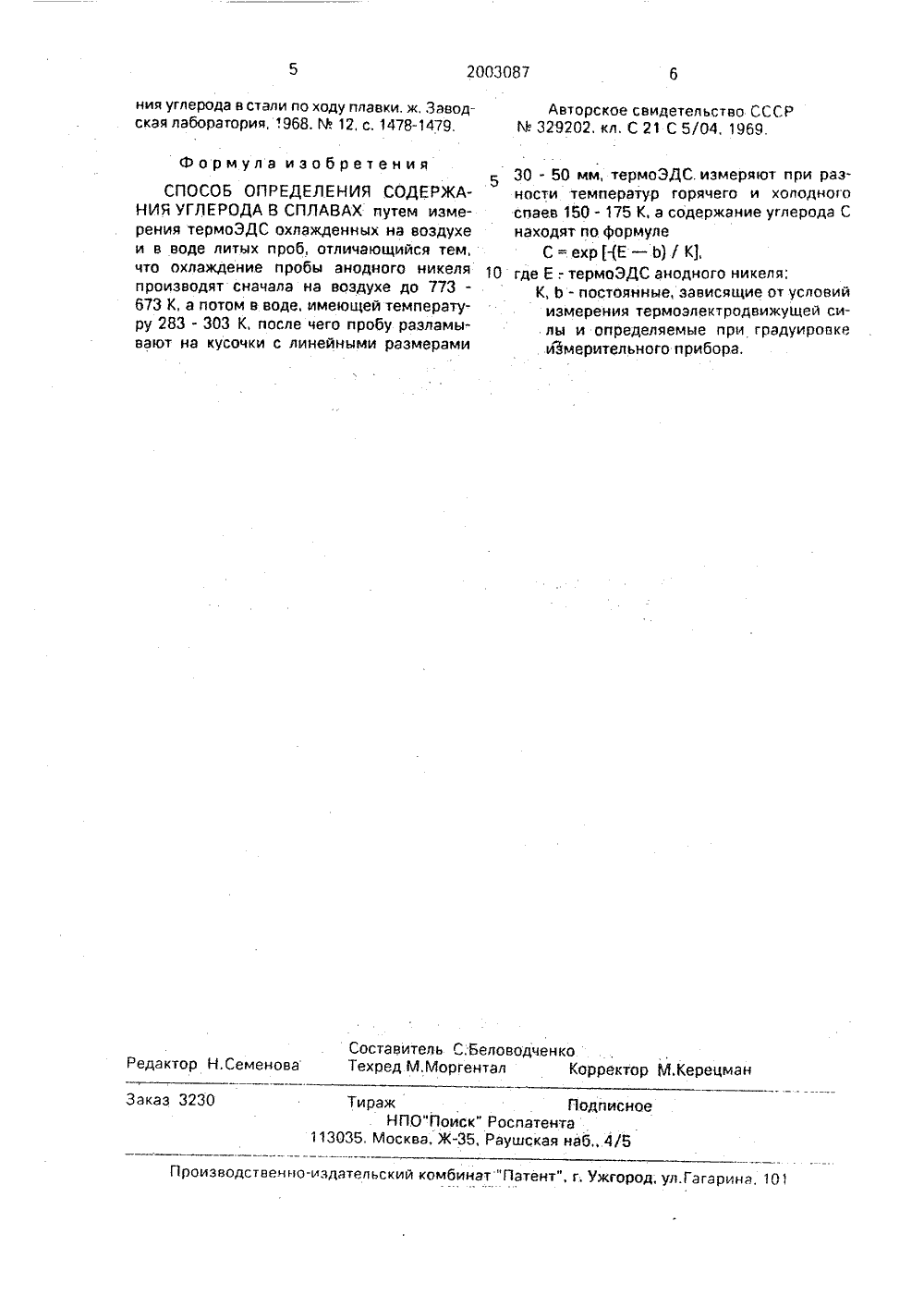

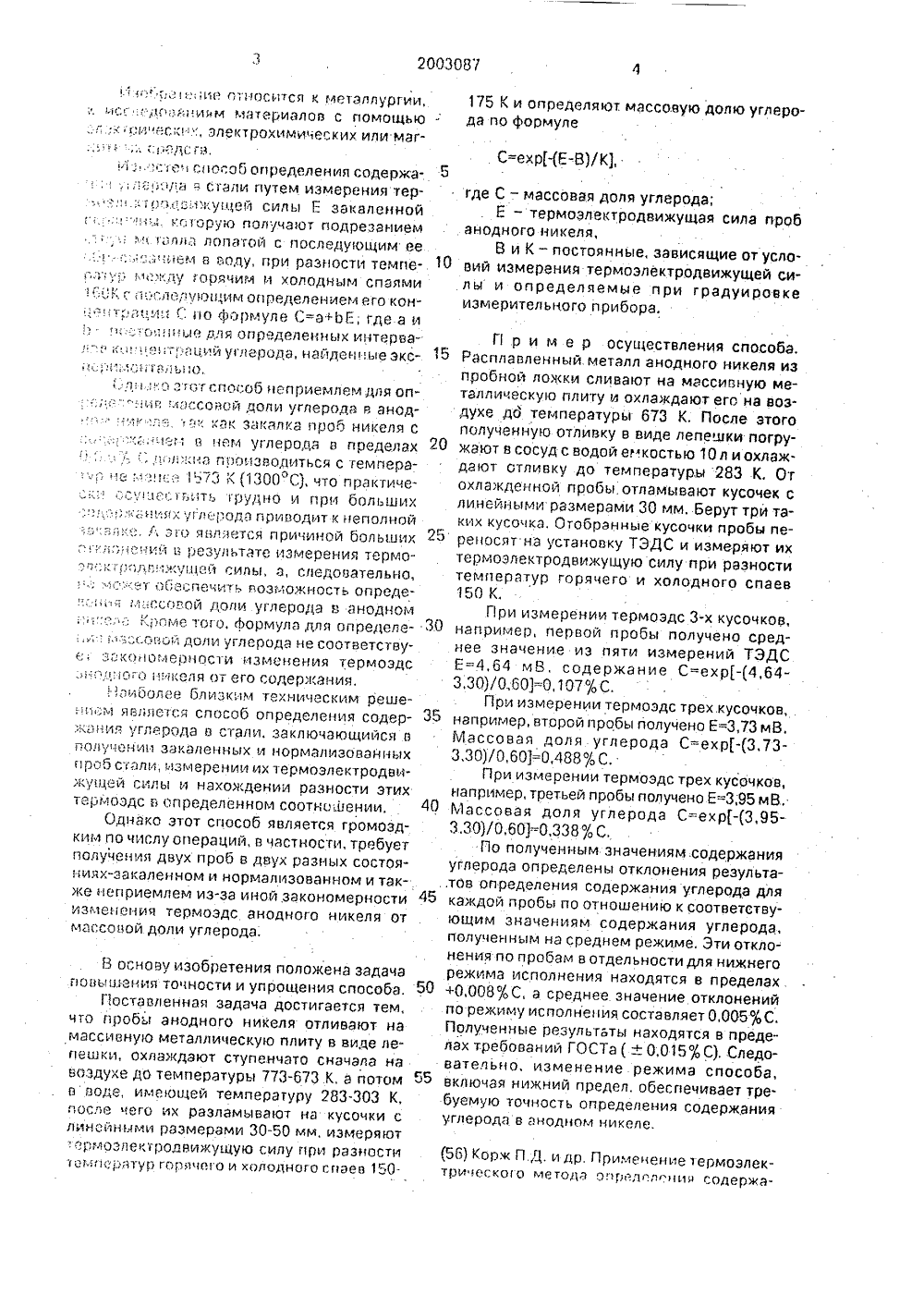

(51) Й ПАТЕНТУ Комитет Российской Федерации о патентам и товарным знакам(73) Гиниятуллин Искандр Нуреевич(54) СПОСОБ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯУГЛЕРОДА ВСПЛАВАХ(57) Использование: контроль состава и качестваметаллов в процессе их выплавки. Сущность изобретения: измеряют термоэдс кусочков стуйенчатоохлажденной литой пробы анодного никеля и определяют содержание углерода по формуле. Охлаждение отлитой на плиту пробы анодного никеля производят сначала на воздухе до температуры 773 - 673 К потом в воде до 283 - 303 К пробу разбивают на кусочки с линейными размерами 30 - 50 мм, термоэдс измеряют на свежем изломе при разности температур термоцепи 150 - 15 К, определение содержания углерода С производят по формуле С-ехр (-(Е - Ь) / К где Ь и К - постоянные, зависящие от условий измерения термоэдс и определяемые при градуировке измерительного прибора, -,;. ГоичесО ., электрахими еских или магС;:Д. ГВ,.стен сОсоб Опеделенля саДержа, .а -. сали путем измерения тер; - .;:.Г.,О.1:(уДзл силы Г закаленной1;: ".,:. ГОГОрую получаОт подрезанием.; м, Галла лопатой с последуащим ее;,.".,1 РЯ В ВОДУ, ПРИ РазОСТЛ ТЕРЛГЕ-,:ГО ЯС, ДУ ГаРЯЧИМ и ХОЛОДНЫМ СПаЯМИ1 ОК с Госле//О,им определением его кон. -.;т а" Г о ф рмуле С=а+ЬЕ, где а л";,:Г н 1:.ые для Определенных лнтерва;"Г 1(.1 е 1 :Лций уГерада, найденые экс.1, Г ,;,а;вО.1(О эт ОГ сОсоб неприемлем для опиг классовой доли углерода в анод,1";л.-:.,Ох как закалка проо никеля С;.1.,., У, эо является причиной большихГГ:л: 1(и в результате измерения терма",к:.р(дгжуОл силы, а, следовательно,;:.-.:т обеспечлть вазможность апреде,; 1( я,;лсссвол доли углерода в аноднаиК 1 сГяе того, формула для апределел.ССОВОИ ДОЛИ УГЛЕРОДа НЕ СаатВЕтСтВУзск(ОГлерасти изменения термоэдс, .",цнага 1 икеля От еГО сОдержания,ОлбОЛЕЕ бЛИЗК 1 М ТЕХНИЧЕСКИМ рЕШЕОГ являеся Способ определения содер:.кения углерода в стали. заключающийся в получении закаленных л нормализованных проб с ели, измерении их термоэлектродвижущей силы и нахождении разности этих термаэдс в определенном соотношении. 40Однако этот способ является громоздким по числу операций, в частности, требует получения двух проб в двух разных состояниях-закаленном и нормализованном и также неприемлем из-за иной закономерности лзменения термоэдс анодного никеля от массовой доли углерода,В основу изобретения положена задача повышения точности и упрощения способа,Поставленная задача достигается тем, чта Грабы аноднога никеля отливают на массивную металлическую плиту в виде лепешки, охлаждают ступенчато сначала навоздухе до температуры 773-673 К, а потомв воде, имеющей температуру 283-303 К, после чего их разламывают на кусочки с линейными размерами 30-50 мм, измеряют ерлазле(тродвиякущую силу при разности Гем 1(; байту ГарячеГО и холОднОГО с Гае 3 150175 К и определяют массовую долю углерода по формулеС=ехрЯЕ-В)/К),где С - массовая доля углерода;Е - термоэлектродвижущая сила проб анодного никеля,В и К - постоянные, зависящие от условий измерения термоэлектродвижущей силы и определяемые при градуировке изме рител ь ного и ри бора.П р и м е р осуществления способа. Расплавленный металл анодного никеля из пробной ложки сливают на массивную металлическую плиту л охлаждают его на воздухе до температуры 673 К, После этого полученную отливку в виде лепешки погружают в сосуд с водой екостью 10 л иохлаждают отливку до телпературы 283 К. Отохлажденной пробы. отламывают кусочек с линейными размерами 30 Рлм. Берут три таких кусочка, Отобранные кусочки пробы переносят на установку ТЭДС и измеряют их термоэлектродвижущую силу при разноститемператур горячего и холодного спаев 150 К,Гри измерении термоэдс 3-х кусочков, например, первой пробы получено среднее значение из пяти измерений ТЭДС Е=4,64 МВ, содержание С=ехр-(4,64- З,ЗО) /О, б 0)0,107% С.Прл измерении термоэдс трех кусочков, например, второй пробы получено Е=3,73 МВ. Массовая доля углерода С=ехр(-(3,73- 3,30)/О, 60)=0,488% С.При измерении термоэдс трех кусочков, например, третьей пробы получено Е=З;95 МВ Массовая доля углерода С=ехр-(3,95- 3,30)/0,60)=-0,338% С,Па полученным значениям. содержания углерода определены отклонения результа.тов определения содержания углерода для каждой пробы па отношению к соответствующим значениям содержания углерода, полученным на среднем режиме. Эти отклонения по пробам в отдельности для нижнего режима исполнения находятся в пределах. +0,008%С, а среднее значение отклонений по режиму исполне ия составляет 0,005% С. Полученные результаты находятся в пределах требований ГОСТа ( + 0,015% С). Следовательно, изменение режима способа, включая нижний предел, обеспечивает требуемую точность определения содержания углерода в анаднам никеле.2003087 Авторское свидетельство СССРМ 329202. кл, С 21 С 5/04, 1969. Формула изобретения Составитель С.БеловодченкоРедактор Н.Семенова Техред М.Моргентал Корректор М.Керецман Заказ 3230 Тираж Подписное НПО" Поиск" Роспатента 113035, Москва, Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 ния углерода в стали по ходу плавки. ж, Заводская лаборатория,968. гл 12, с. 1478-1479. СПОСОБ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ УГЛЕРОДА В СПЛАВАХ путем измерения термоЭДС охлажденных на воздухе и в воде литых проб, отличающийся тем, что охлаждение пробы анодного никеля производят сначала на воздухе до 773- 673 К, а потом в воде, имеющей температуру 283 - 303 К, после чего пробу разламывают на кусочки с линейными размерами 30 - 50 мм, термоЭДС. измеряют при разности температур горячего и холодного спаев 150 - 175 К, а содержание углерода С находят по формулеС =ехр КЕ - Ь) / К 1,10 где Е; термоЭДС анодного никеля;К, Ь - постоянные, зависящие от условийизмерения термоэлектродвижущей си.лы и определяемые при градуировке иЗмерительного прибора.
