Станок для обстрагивания в цилиндрическую и коническую форму кусков дерева

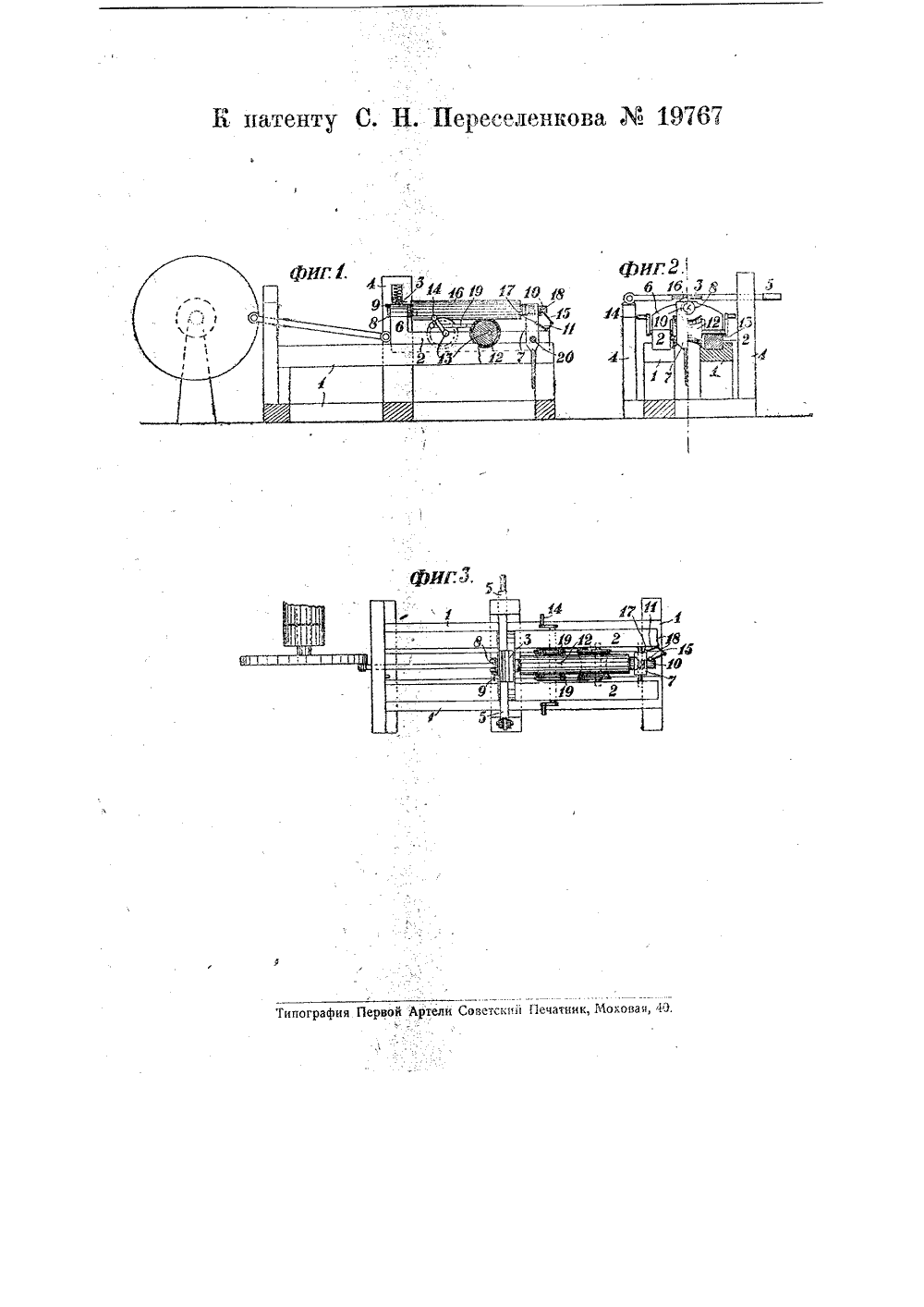

4 РА 67 Еласс 38 Ь, 2 ОПИСАНИЕстанка для обстрагивания в цилиндрическуюническую форму кусков дерева. и ко)931 года. Действие патента 1 марта 1 931 года. й механизм любой конзможность, в момент в крайнее положение, ль 9 на некоторый станок предназначается другом; поворотнь о обстрагивания балан- струкции дает в ой промышленности) на прихода салазок атериалов и приводится, повеонуть шпинд Предлагаемыйдля механическосов" (для бумажскладах лесных мв действие при помощи локомобиля, злеугол.ктромотора или какого-либо иного двигателя.На чертеже фиг. 1 изображает вйдстанка сбоку с частичным его разрезом;фиг. 2 - вид его спереди с частичным разрезом; фиг, 3 - вид сверху,Станок состоит из неподвижной рамы 1,.по которой движутся поспециальным полозьям салазки 2, проходящие при-своемвозвратно-поступательном движении подножом 3, укрепленным на неподвижной,охватывающей станок, раме 4, Нож 3, ко.торый может делаться несколько изогнутым, поднимается и опускается при йомощи рычага 5, закрепляемого на рамев нужном положении, Салазки 2 снабженыжестко связанною с ними бабкою 6, и поворотною бабкою 7, которая повораии=вается около горизонтальной, укрепленной на салазках 2, поперечной , оси 20.В верхней частибабки 6 помещается продольный горизонтальный шпиндель 8 в видевалика с захватывающим упором наодномконце и поворотным механизмом 9;на ,В верхней части подвижной бабки 7помещен в особом гнезде шпиндель 10 с захватывающим упором, могущий пово рачиваться около горизонтальной оси иотжимаемый тугой пружиной в направлении бабки 6. Бабка 7 может поворачиваться из горизонтального положения в веотикальное и закрепляться в послед нем с помощью рычага 11, при чем шпиндель 10 оказывается на одной прямой со шпинделем 8. Захватывающие упоры на обоих шпинделях, имеющие назначение врезаться в дерево и наглухо захватывать его, снабжены крестообразными , или иной Формы выступами с острыми гранями и острием в центре. Для подь. ема предназначенного к обработке куска : дереза на нужную, в зависимости от его толщины, высоту на салазках укрепленыдва соединенные между собою спарнн:ками 19 желобчатые ролики 12 на эксцентрических осях 13, поворотом коих с помощью ручки 14 достигаетсянадлежащий уровень. Для автоматического открывания К патенту С. Н. Переселенкова; заяв(заяв. свид,О выдаче патента опубликовано 31.мар распространяется на 15 лет обабки 7 служит рычаг 11 - 15, упирающийся в палец 17 на бабке, и штифт 18 на шпинделе 10. Салазки снабжаются тормозом любой конструкции.Для работы на станке отводят салазки 2 в крайнее положение (фиг, 1 и 3) с бабкою 7 в горизонтальном положении, укладывают подлежащий остружке кусок дерева 16 на ролики 12 и поворотом ручки 14 устанавливают его на таком уровне, чтобы центр сечения его пришелся против центра шпинделей 8 и 10. Тогда бабку 7 переводят в вертикальное положение и закрепляют, при чем выступы шпинделей 8 и 10, врезающиеся в торцы дерева, зажимают этот кусок дерева наглухо между шпинделями; после этого опускают ролики 12, устанавливают нож 3 на желательном уровне и приводят станок в движение. Зажатый на салазках кусок дерева, по мере остружки, поворачивается при помощи механизма 9, так что остружка получается круговой, После полного поворота рычаг 11 отодвигается и кусок дерева, под влиянием силы инер. ции, открыв бабку 7, выбрасывается вперед, после чего шкив двигателя переводится на холостой ход, салазки затормаживаются и операция повторяется снова.В тех случаях, когда требуется коническая остружка, бабка 6 снабжается подьемным механизмом, коим достигается повышение ее против бабки 7 и соответственно центра шпинделя 8 против центра шпинделя 10,Станок приводится в движение локомобилем, электромотором нлп иным двигателем. Предмет патента. Станок для обстрагивания в цилиндрическую или коническую формукусков дерева, характеризующийся применениемсалазок 2, перемещаемых возвратно-поступательно по столу 1 от кривошипногомеханизма и снабженных: 1) связанной со столом переставной бабкой 6 с зажимным для обрабатываемого куска 16 шпинделем .8, получающим при конце каждого холостого хода салазок поворот на известный угол от одного из обычных храповых механизмов, 2) поворотной около связанной с фсалазками горизонтальной оси 20 бабкой 7 с пружинным шпинделем 10 для зажима другого конца куска 16 и с пальцем 17 для упора в него одним концом рычага 11 - 15 в целях замыкания бабки в рабочем положении, и 3) двумя связанными друг с другом при помощи спарников 19 желобчатыми, с эксцентричными осями, роликами 12,прелназначенными для первоначального поддерживания подаваемого куска 16 и установки его против центров шпинделей 9 и 10, в каковом устройстве для строгания используется помещенный на переставном рычаге 5 нож 3, а для удаления обрабатываемого куска после обстрагивания служит штифт 18 на шпинделе 10, служащий для отклонения в надлежащий момент плеча 15 рычага П в целях освобождения от его воздействия , поворотной бабки 7.пография Первой Артели Советский Печатник, Моховая, И
