Установка для измельчения щепы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 191343
Авторы: Карельский, Кузнецов, Лесного, Русаков
Текст

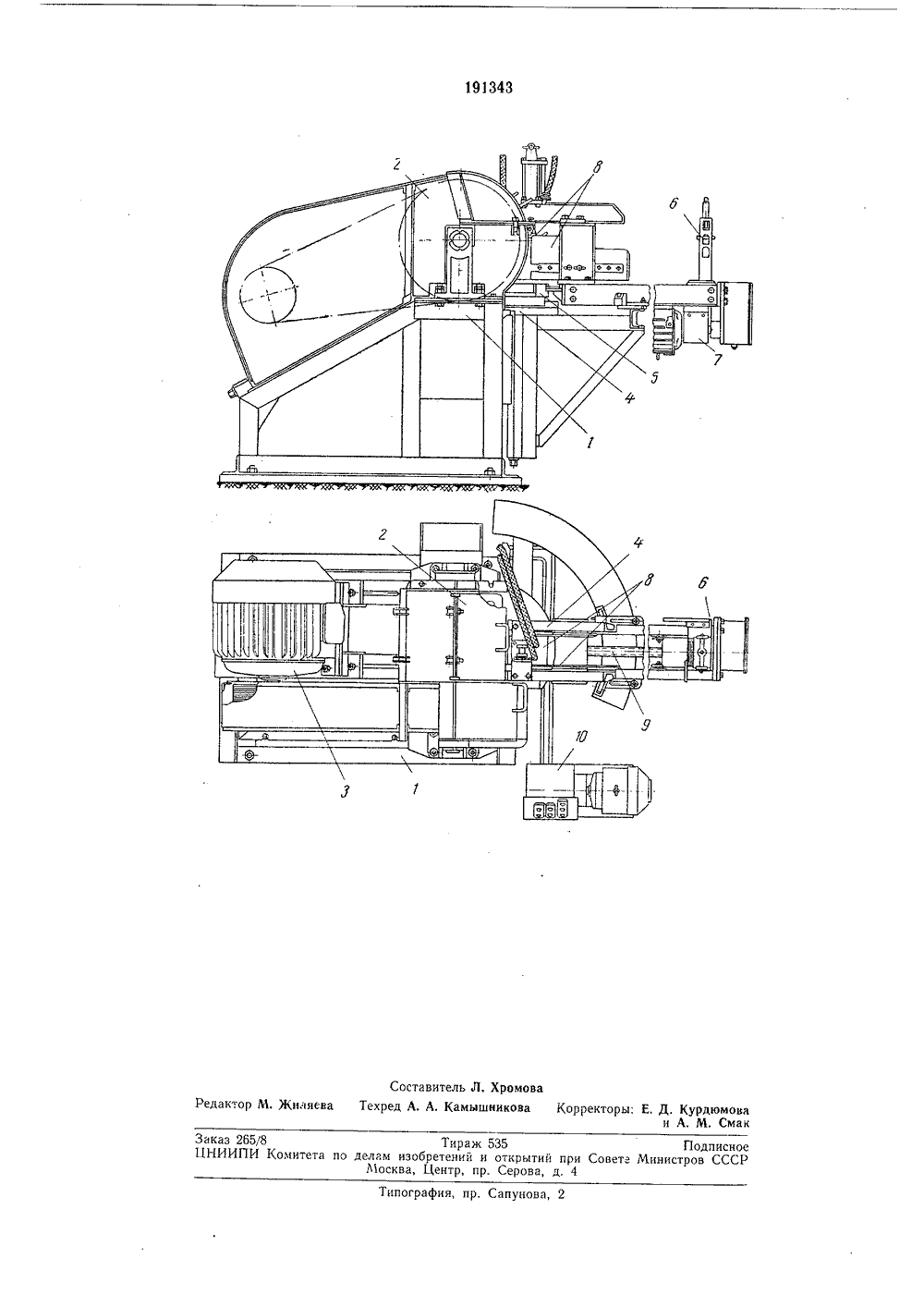

191343 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(л. 55 аявлено 01 Х 1.1964 ( 903751/29-14) с присоединением заявкиМПК 1 ит Комитет по делам зобретеиий и открыти967, Бюллетень Ь Опубликовано ри Совете Мииистров СССРата опубликования описания 24.11.1967 л Г Авторыизобретения Д, М. Русаков и А. Г, КузнецовКарельский научно-исследовательский институт л промышленности и лесного хозяйства" 1.т " о: .Л Заявител ТАНОВКА ДЛЯ И ЧЕНИЯ ЩЕПЫ 2 уг в) длина щепы 5 - 30 лтл;г) скорость резания 10 - 25 л/еек;5 д) сила прижима 25 - 250 кг;е) толщина слоя 10 - 150 лтл 1;ж) угол резания 30 - 50".На чертеже изображена предлагаемая установка, общий вид.10 На станине 1 находится полый режущий барабан 2 с двумя рубильными ножами, приводимый через клиноременную передачу от электродвигателя 3.Перед режущим бараоаном смонтирован 15 суппорт 4, который при помощи винтовых парможет перемещаться относительно режущего барабана вертикально и горизонтально по ходу подачи, На суппорте укреплена опорная плита 5 с шарнирно закрепленным опорным 20 ножом, передним концом опирающимся надва вертикальных кольца с наклеенными тензометрическими датчиками для замера вертикальной составляющей силы резания. В горизонтальном направлении опорный нож упи рается в горизонтальное кольцо с тензометрпческими датчиками для замера горизонтальной составляющей силы резания.На суппорте установлены также каретка 6с приводом 7 и демпфер с направляющим 30 лотком 8. ях рестоя нно смонтий, притетры в Настоящее изобретение представляет собой установку для исследования процесса измель чения древесных отходов и установления оптимальных параметров данных установок.Известны установки для измельчения щепы в лабораторных условиях, включающие механизмы подачи щепы и резания, а также тензометрические датчики, в которых изменение основных параметров достигается путем поворота рамы с ножевым диском и приводом, подвешенной на двух горизонтальных консольных пальцах и базирующейся на поворотной раме при неподвижно установленном механизме подачи,Однако в этих установках невозможна подача древесных отходов к режущему механизму под разными углами встречи, наклона при разных длинах щепы и скоростях резания.Предлагаемая установка обеспечивает поступление щепы при различных положени режущего механизма и разных скоростях зания.Достигается это тем, что перед по установленным ножевым барабаномрован подвижный суппорт с каретко водом и демпфером.Установка позволяет изменять парал следующих пределах:а) угол встречи рубильных ножей со щепой 40 - 100 д; клона направления подачи 30Каретка 6 передвигается вперед и назад с помощью ходового винта 9, приводимого во вращение от электродвигателя через редуктор со сменными шестернями. Она предназначена для подачи пакета отходов к режущему бара. бану и перемещается по направляющим на катках, посаженных на шарикоподшипники. С ходовым винтом 9 каретка соединена с помощью двух колец с тензометрическими датчиками для замера составляющей силы резания в направлении подачи, Демпфер с направляющим лотком 8 служит для направления подачи пакета древесных отходов к ножевому барабану и прижима его.На пульте управления 10 сосредоточено управление всей установкой.Работа на установке осуществляется следующим образом,Каретка б с приводом 7 поворачивается в горизонтальной плоскости на заданный угол наклона. Суппорт 4 винтовыми парами снача ла поднимается и опускается на необходимую высоту, а затем перемещается в направлении подачи, чтобы установить требуемый зазор между опорным и рубильными ножами. После этого привод каретки фиксируется на суппорте болтами, а пакет древесных отходов укладывается на каретку и закрепляется. Затем с пульта управления включается привод, 5 и каретка подается к режущему барабану 2с определенной скоростью. В переднем положении каретка замыкает конечный выключатель и возвращается назад.Запись действующих сил резания и удель ного расхода энергии осуществляется с помощью осциллографа и тензометрических датчиков, размещенных на установке.Предмет изобретения15 Установка для измельчения щепы в лабораторных условиях, включающая механизмы подачи щепы и резания, а также тензометрические датчики, отличающаяся тем, что, с целью обеспечения возможности поступления 20 щепы при различном положении и разных скоростях резания, установка выполнена с механизмом в виде подвижного суппорта, на котором установлены демпфер с направляющим лотком и каретка, перемещаемая по направ ляющим с помощью ходового винта.Составитель Л. Хромова Редактор М, жиляева Техред А. А. Камышиикова Корректоры: Е. Д. Курдюмова и А, М. Смак Заказ 265/8 Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2
СмотретьЗаявка
903751
Д. М. Русаков, А. Г. Кузнецов, Карельский научно исследовательский институт лесной промышленности, лесного хоз йства
МПК / Метки
МПК: B27L 11/02, D21B 1/06
Метки: измельчения, щепы
Опубликовано: 01.01.1967
