Генератор прямоугольных импульсов с кремниевыми управляемыми вентилямиби1gt; amp; 7; ют1: л
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

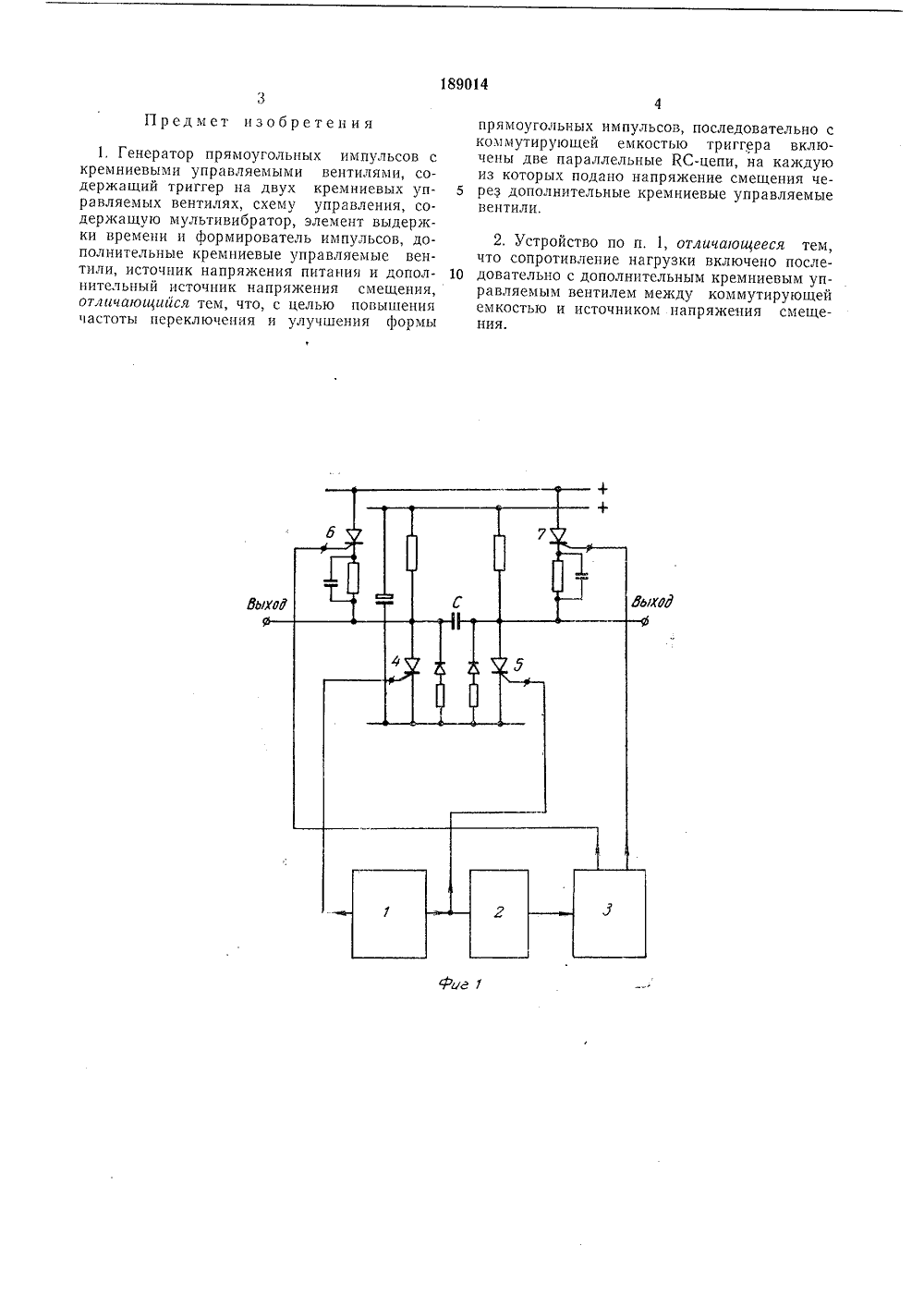

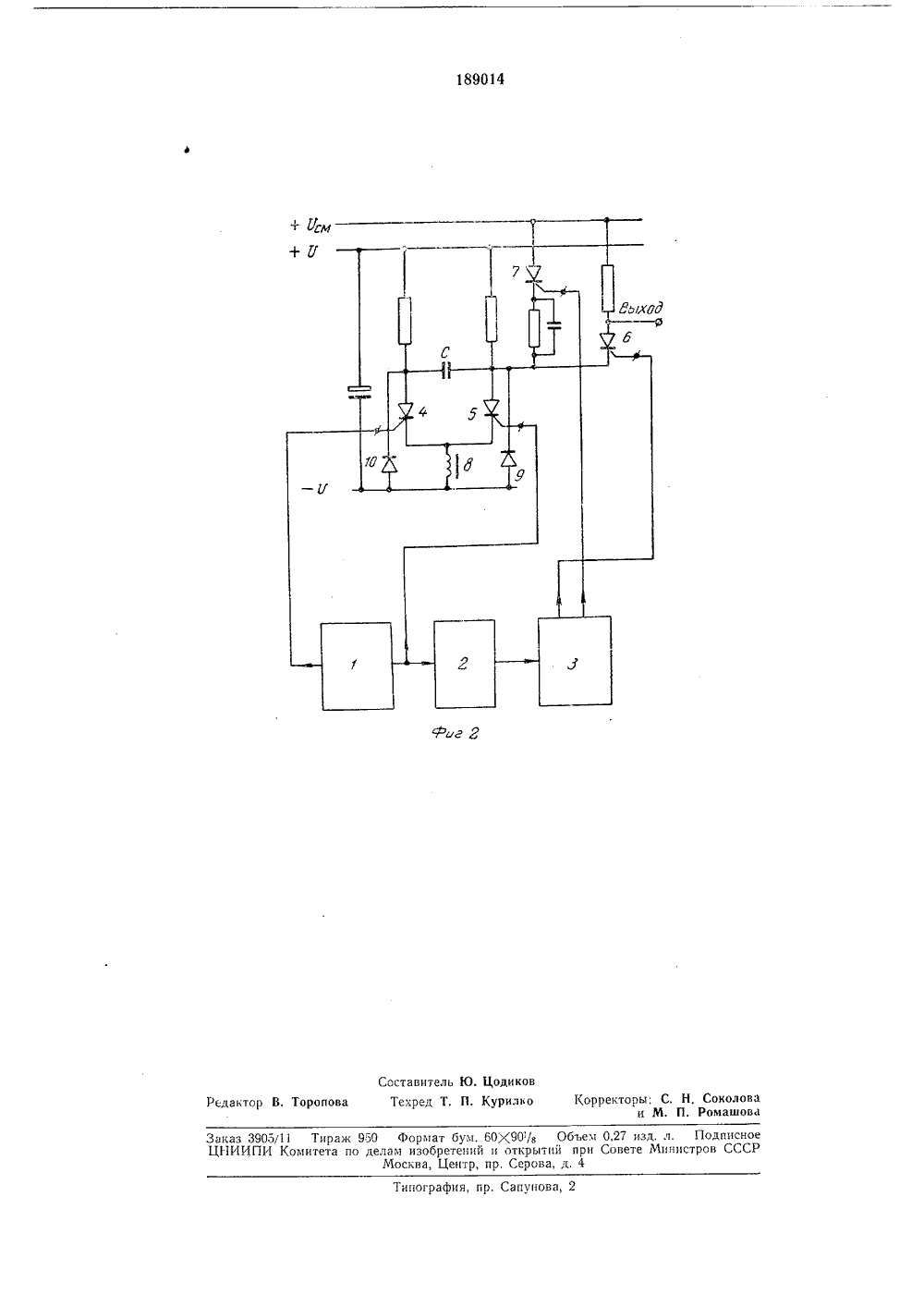

1890 с 4 ОП ИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сок 1 а Советских Юоциалистическил Республик(л. 21 ат, 36/О Заявлено 26.1.1965 ( 944364/26-9)с присоединением заявки 944363/26-9Г 1 р иоритетОпубликовано 17.Х 1.1966. БюллетеньДата опубликования описания 21,Х 11.19 МПК Н 031 Комитет по делам зобретений и открытий ори Совете Министров СССРАвторыизобретени евин и В, А. Зимако Заявител есоюзный научно-исследовательскии инститранспорта елезно о ожиого ВС 1;С,1,с 3, ;11 6 иГ ст ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСО КРЕМНИЕВЫМИ УПРАВЛЯЕМЫМИ ВЕНТИЛ 7 - импульсами трлях переключаетсямультивибратора.Введение КС-цепей совместно с дополнительными КУВ 6 и 7 обеспечивает перезаряд коммутирующей емкости С после отпирания дополнительных вентилей и повышает предельную частоту переключения. Дополнительные КУВ отпираются только после полного отпирания основных вентилей (КУВ 7 отпирается после вентиля 5 и соответственно КУВ 6 после вентиля 4).Введение выдержки времени при включении дополнительных КУВ увеличивает надежность работы схемы генератора.С целью увеличения крутизны спада импульсов схема генератора может быть изменена. В этом случае сопротивление нагрузки последовательно с дополнительным КУВ б включено между коммутирующей емкостью и источником напряжения смещения.Введение в схему генератора индуктивностп 8 и диодов 9 и 10 совместно с КУВ 6 умепьшает время спада импульсов, не увеличивая длительность переднего фронта импульсов, так как КУВ б открывается только после полного открытия КУВ 5.Напряжение смещения служит для падежного запирания дополнительных КУВ после перезарядки коммутирующей емкости,Известные генераторы прямоугольных импульсов на кремниевых управляемых вентилях (КУВ) с трансформаторным выходомимеют недостаточно крутые фронты импульсов и низкую частоту переключения, 5Предложенный генератор отличается от известных тем, что имеет две параллельныеКС-цепи, на каждую из которых подано напряжение смещения через дополнительныеКУВ, включаемые с выдержкой времени после 10запирания основных вентилей триггера. Нагрузка генератора включена последовательнос дополнительным КУВ между коммутирующей емкостью и источником напряжения слтещения. Это позволяет па порядок увеличить 15частоту переключения КУВ генератора и значитель о улучшить форму выходных импульсов.На фиг, 1 приведена принципиальная схемагенератора; на фиг. 2 - вариант схемы, 20Генератор прямоугольных импульсов содержит схему управления, состоящую из мультивибратора 1, элемента выдержки времени 2,триггера 3; схему триггера на КУВ 4 и 5, дополнительные КУВ б и 7, коммутирующую 25емкость С и КС-цепи,Импульсы мультивибратора через элементвыдержки времени поступают на триггер, Основные КУВ 4 и 5 коммутируются импульсамимультивибратора, а дополнительные КУВ 6 и ЗО иггера. Триггер на ве типод действием импульсовПредмет изобретения 1. Генератор прямоугольных импульсов с кремниевыми управляемыми вентилями, содержащий триггер на двух кремниевых управляемых вентилях, схему управления, содержащую мультивибратор, элемент выдержки времени и формирователь импульсов, дополнительные кремниевые управляемые вентили, источник напряжения питания и дополнительный источник напряжения смещения, отличающийся тем, что, с целью повышения частоты переключения и улучшения формы прямоугольных импульсов, последовательно с коммутирующей емкостью триггера включены две параллельные КС-цепи, на каждую из которых подано напряжение смещения че рез дополнительные кремниевые управляемыевентили. 2, Устройство по п, 1, отличающееся тем,что сопротивление нагрузки включено после довательно с дополнительным кремниевым управляемым вентилем между коммутирующей емкостью и источником напряжения смещения.189014 Фиг Я Составитель Ю. ЦодиковТехред Т. П. Курило Корректоры; С. К, Соколоваи М. П. Ромашова Редактор В. Торопов ясноСССР ипография, пр, Сапунова Заказ 3905/11 Тираж 950 Формат бум. 60 Х 9 ЦНИИПИ Комитета по делам изобретений и от Москва, Центр, пр. С/в Объем 0,27 изд. л. По рытий при Совете Министров рова, д. 4
СмотретьЗаявка
944364
Г. М. Левин, В. А. Зимаков, научно исследовательский институт транспорта
МПК / Метки
МПК: H03K 3/352
Метки: вентилямиби1gt, генератор, импульсов, кремниевыми, прямоугольных, управляемыми, ют1
Опубликовано: 01.01.1966
Код ссылки
<a href="https://patents.su/3-189014-generator-pryamougolnykh-impulsov-s-kremnievymi-upravlyaemymi-ventilyamibi1gt-amp-7-yut1-l.html" target="_blank" rel="follow" title="База патентов СССР">Генератор прямоугольных импульсов с кремниевыми управляемыми вентилямиби1gt; amp; 7; ют1: л</a>
