Установка для обработки торцов стеклянных труб
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

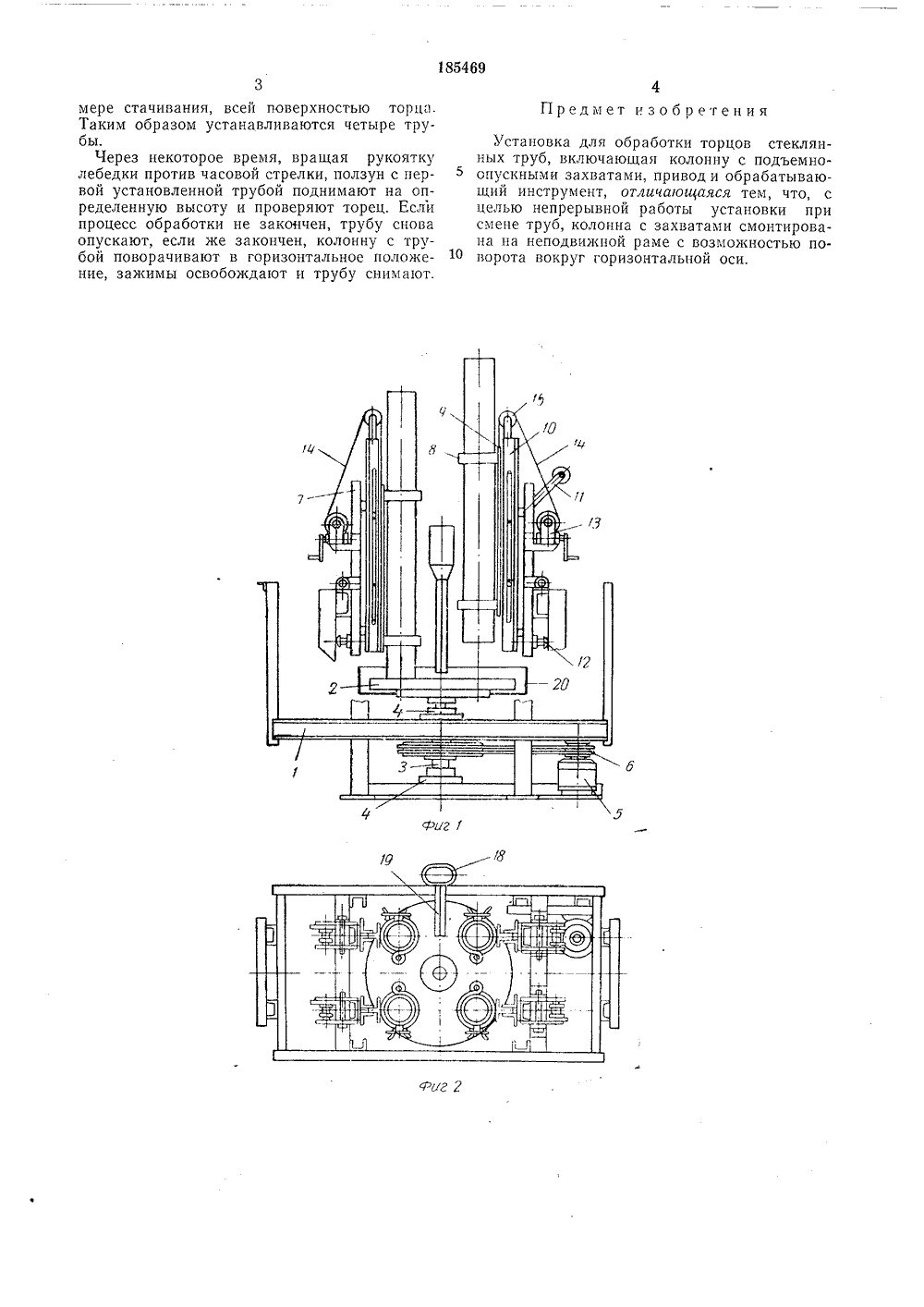

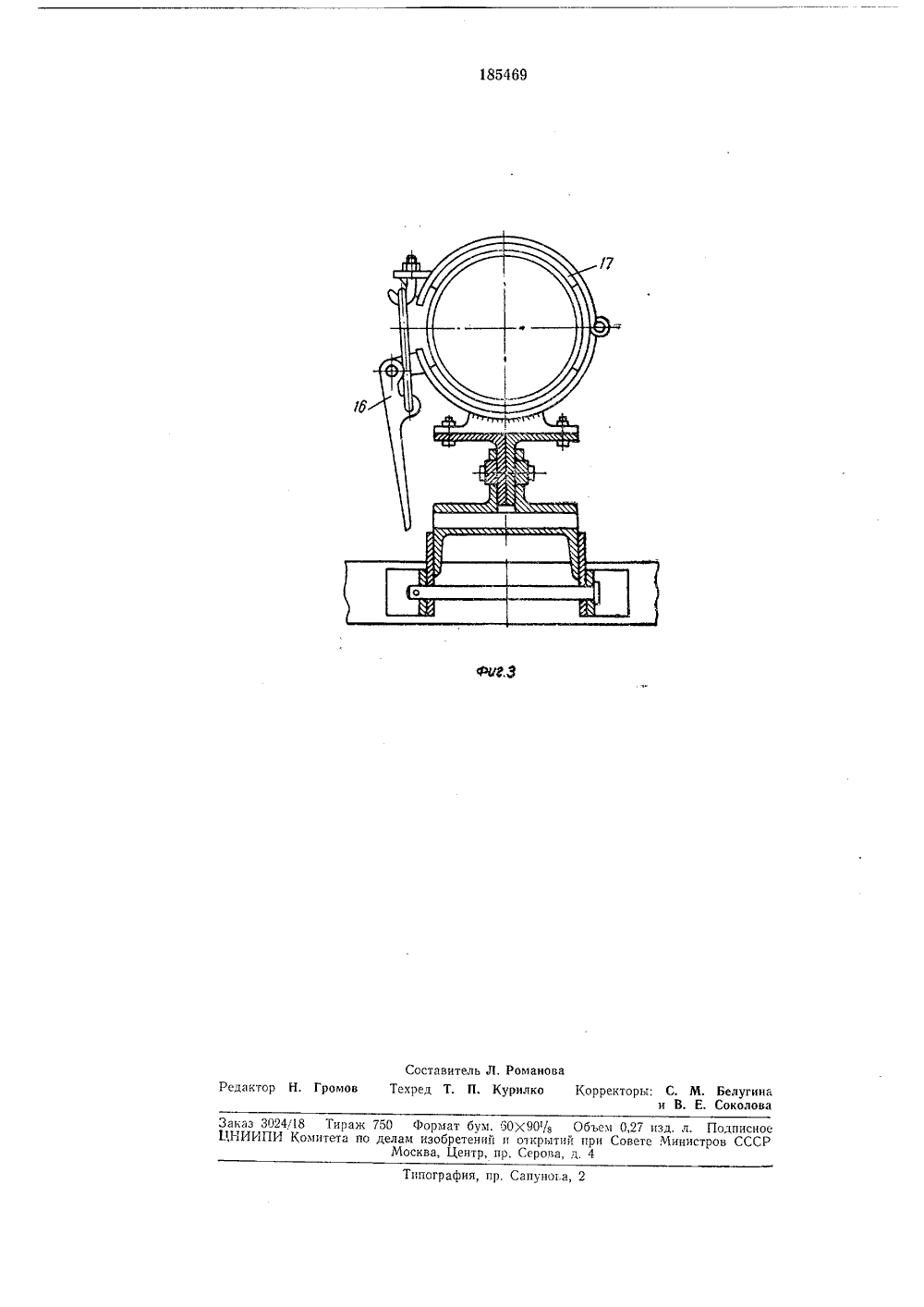

185469 ОПИСАНИЕИЗОБ РЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соввтскнк Социалистическнл РеспубликЗависимое от авт. свидетельстваЗаявлено 20 Л,1965 ( 1008242/29-14) Кл. 32 Ь, 19/О пением заявкирисо МПК С 03 Приорит Комитет по делам осретеннй н открытий н Совете Министров СССРно 13 Х 111.1966. Бюллетень17 ДК 666.1,037:666.173 (088,8) уолик ата опубликования описания 15.Х.196 б 11 ф":1 лЯ яъ ПЛТГпТИОТ; 1 вНГ 0:АЯ ГИ 11 НОТ йд Авторыизобретения А. Л. Гик, Е. Кардак ванички омельский стеклозавод им. М. монос аявител Ов СТЕКЛЯННЫХ Т АНОВКА ДЛЯ ОБРАБОТК 1 Известные установки для обработки торцовстеклянных труб, включающие колонну сподъемно-опускными захватами, привод и обрабатывающий инструмент, не ооеспечиваютнепрерывной работы при смене труб,В предлагаемой установке колонна с захватами смонтирована на неподвижной раме свозможностью поворота вокруг горизонтальной оси.На фиг. 1 показана описываемая установка,вид сбоку; на фиг, 2 - то же, в плане; нафиг. 3 - горизонтальный разрез колонны.Установка включает неподвижную раму 1,сваренную из швеллеров, диск 2, закрепленный на валу 8, установленном в подшипниках4 и приводимом во вращение от электродвигателя 5 через клиноременную передачу б, исмонтированную на раме колонну 7 с захватами в виде зажимов 8, присоединенных кползунам 9, перемещающимся по направляющим 10, прикрепленным к корпусу колонны,Для поворота колонны вокруг горизонтальной оси служит приваренная к ней рукоятка11. Точную установку колонны в вертикальномположении осуществляют регул ировочнымвинтом 12, Ползун 9 перемещают по направляющим 10 при помощи ручной червячной лебедки 18, трос 14 которой перекинут черезблок 15 и присоединен к верхнему торцу ползуна,Зажимы 8 состоят из двух металлическихполуколец, одни концы которых соединенышарнирно, а другие стягиваются накиднымбыстродействующим замком 1 б. К полукольцам с внутренней стороны прикреплены резиновые прокладки 17. При переходе на другойдиаметр труб зажимы меняются.На кронштейне (на чертежах не показан)укреплен бачок 18 с пульпой, которая при отО крытом кране по лотку 19 поступает к центрудиска 2 и под действием центробежной силыразбрасывается по его поверхности, Чтобыпульпа не попадала за пределы диска, он огражден кожухом 20, По обе стороны диска навысоте 900 ял от пола расположена обслуживающая площадка,Обработку торцов труб производят следующим образом.Нажав на пусковую кнопку, включают электродвигатель 5, от которого через клиноременную передачу б движение передается вертикальному валу 8, несущему диск 2. Трубуукладывают в зажимы 8 колонны, находящейся в горизонтальном положении, и зажимаютзамками 1 б, Затем колонну рукояткой 11 поворачивают в вертикальное положение, Вращая рукоятку лебедки 13 по часовой стрелке,опускают ползун 9 с трубой на вращающийсядиск 2. Труба прижимается к нему сначалаЗО выступающими точками торца, а затем, помере стачивания, всей поверхностью торца. Таким образом устанавливаются четыре трубы.Через некоторое время, вращая рукоятку лебедки против часовой стрелки, ползун с первой установленной трубой поднимают на определенную высоту и проверяют торец. Если процесс обработки не закончен, труоу снова опускают, если же закончен, колонну с трубой поворачивают в горизонтальное положение, зажимы освобождают и трубу снимают. Предмет изобретения Установка для обработки торцов стеклянных труб, включающая колонну с подъемноопускными захватами, привод и обрабатывающий инструмент, отличающаяся тем, что, с целью непрерывной работы установки при смене труб, колонна с захватами смонтирована на неподвижной раме с возможностью поворота вокруг горизонтальной оси.185469 г. Составитель Л. Романова Громов Техред Т. П. Курилко Корректоры; С, М. Белугина и В. Е. Соколоваеда Заказ 302418 Тираж 750 Формат бум. БОХ 90/з Объем 0,27 изд, л. Подписно11 НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Тип ия, и р. Сап уног.а
