Гидроакустический преобразователь
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Гидроакустический преобразователь по авт. св. № 1840658, отличающийся тем, что, с целью повышения механической прочности, в него введены размещенные между пьезоэлементами и гибкими вставками наборы металлических пластин, температурные коэффициенты линейного расширения которых возрастают в направлении от пьезоэлемента к гибкой вставке.
Описание
Предлагаемое изобретение может быть использовано при проектировании гидроакустических пьезокерамических преобразователей.
Известна конструкция гидроакустического пьезокерамического преобразователя, активный элемент которого состоит из пьезоэлементов с включенными между ними гибкими вставками из диэлектриков. Чаще всего в качестве диэлектрика используют текстолит.
Как показала практика, изготовленные активные элементы таких преобразователей имеют очень низкую механическую прочность, ввиду наличия больших напряжений в элементах конструкций. Эти напряжения возникают в процессе изготовления - склейки активных элементов, которая производится клеем горячего отверждения, имеющего температуру полимеризации плюс 65°C, вследствие значительной разности температурных коэффициентов линейного расширения материала пьезокерамики и гибкой вставки. При изготовлении в опытном производстве активных элементов подобных конструкций, брак по склейке достигал 60÷80%.
Целью настоящего изобретения является повышение механической прочности активных элементов пьезокерамических преобразователей.
Эта цель достигается посредством вклеивания между пьезоэлементами и гибкими вставками нескольких металлических пластин с различными температурными коэффициентами линейного расширения. Металлические пластины располагаются в активном элементе по мере возрастания температурных коэффициентов линейного расширения по направлению от пьезоэлементов, имеющих минимальный температурный коэффициент линейного расширения в конструкции к гибкой вставке, имеющей максимальный температурный коэффициент линейного расширения. Вставки подбираются экспериментально для каждого типа пьезокерамического преобразователя, исходя из условий обеспечения механической прочности активного элемента и требуемых электромеханических параметров преобразователя.

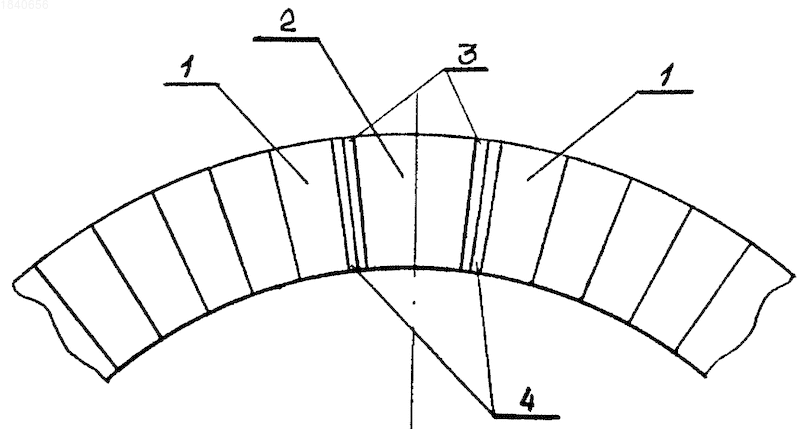

Сущность изобретения поясняется чертежом, на котором изображена часть активного элемента пьезокерамического преобразователя. В активном элементе, выполненном в виде цилиндра между пьезоэлементом 1, шириной 10 мм, изготовленным из пьезокерамики ЦТБС-3, и гибкой вставкой 2 шириной 25 мм, изготовленной из текстолита ПТК, вклеены две металлические пластины 3 и 4 таким образом, что к пьезоэлементу 1 сначала приклеивается пластина 3 толщиной 0,3 мм из титанового сплава BTI-0, а затем пластина 4 из латуни Л63, толщиной 0,2 мм. Склеиваемые материалы в активном элементе расположены по степени возрастания их температурных коэффициентов линейного расширения, которые приведены в таблице.
Данное изобретение опробовано в опытном производстве при склейке более 100 активных элементов, конструкция которых представлена на чертеже.
| Таблица | |||
| № | Наименование детали | Материал | 10-6 град -1 |
| 1 | Пьезоэлемент | Пьезокерамика ЦТБС-3 | 5÷7 |
| 2 | Пластина №3 | Титановый сплав BTI-0 | 8 |
| 3 | Пластина №4 | Латунь Л63 | 17÷22 |
| 4 | Гибкая вставка | Текстолит ПТК | 33÷41 |
В результате применения предложенного технического решения удалось повысить механическую прочность активных элементов пьезокерамических преобразователей и полностью ликвидировать брак по склейке.
Гидроакустический преобразователь по авт. св. № 1840658, в который введены размещенные между пьезоэлементами и гибкими вставками наборы металлических пластин, температурные коэффициенты линейного расширения которых возрастают в направлении от пьезоэлемента к гибкой вставке. Технический результат - повышение механической прочности. 1 ил.
Рисунки
Заявка
1568532/28, 23.07.1973
ОАО "Концерн "Океанприбор"
Бушер Михаил Константинович, Паращук Анна Львовна, Мойкина Мария Александровна
МПК / Метки
Метки: гидроакустический
Опубликовано: 20.05.2008
