Способ определения углов девиации
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 183411
Автор: Резников
Текст

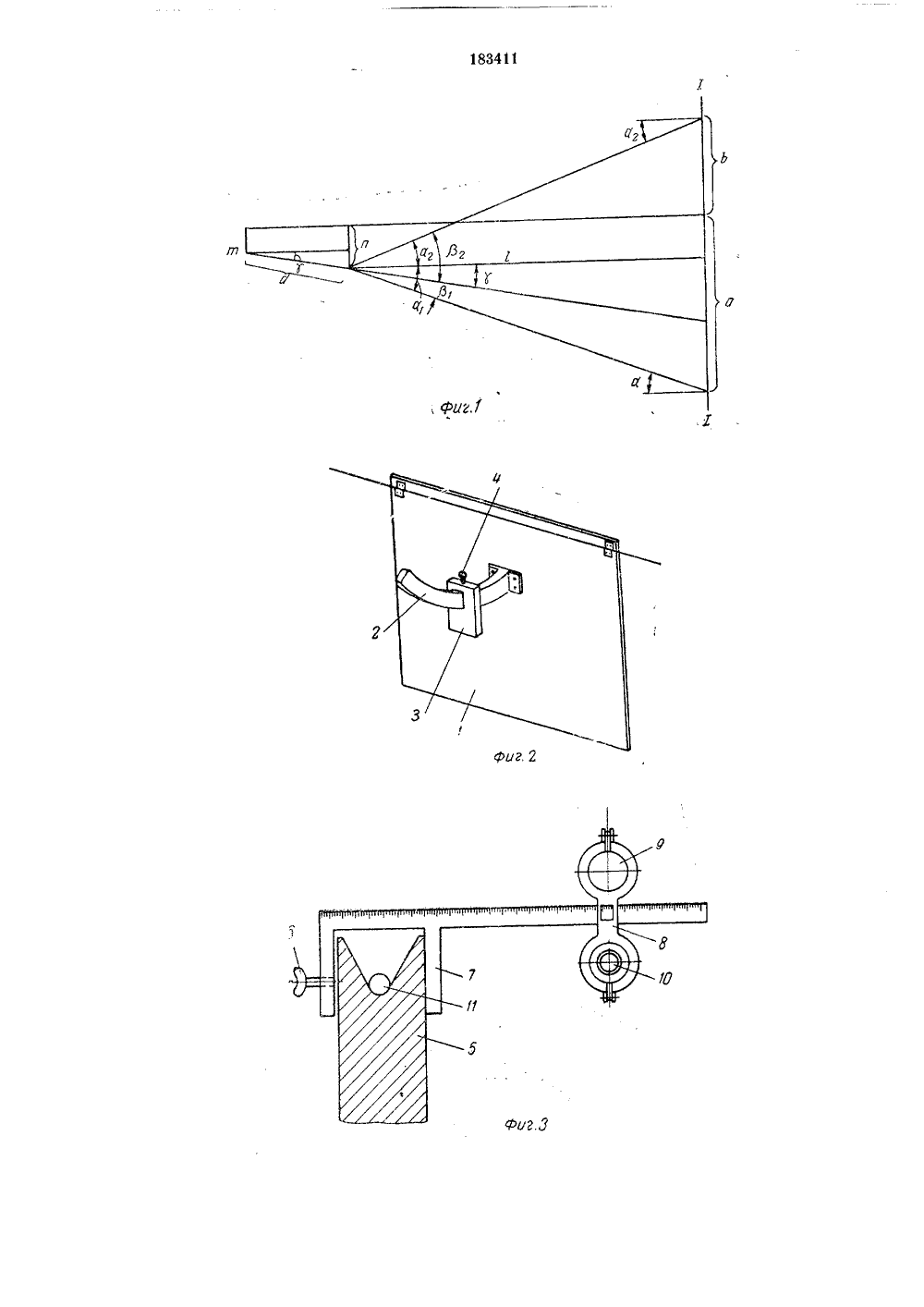

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваКл, 42 с, 710 Заявлено 28.Х,1964 ( 9235с присоединением заявкиПриоритет 6-10) Комитет по деламобретений и открытири Совете МинистровСССР УДК 622.1;528.528,1; :622.67(088.8) 1966, Вюллетень1 описания 20,И 11.196 публиковано 17. ата опубликован авторзобретени К. Резиико Заявит СПОСОБ ОПРЕДЕЛЕНИЯ УГЛОВ ДЕВИАЦИИ УГЛОВ ОТКЛОНЕНИЯ КАНАТА ОТ ПЛОСКОСТИ ШКИ В ДЕЙСТВУЮЩИХ ПОДЬЕМНЬХ КОМПЛЕКСАХ2 а - п ат и - расстояния аниц зоны ра На киву лена где а и30 луча до от точки отр чих витков ба ения бана Известные способы определения углов девиации и углов отклонения каната от плоскости шкива в действующих подьемных комплексах шахтных стволов с использованием теодолитов связаны со значительной потерей времени на установку теодолита и отвесов.Описываемый способ упрощает методику проведения работ и повышает производительность труда, Достигается это тем, что при помощи проекционно-визуальной системы и отражающего зеркала перпендикулярно к осн вала барабана подъемной машины задают направление, относительно которого производят ряд линейных измерений, и на основании их вычисляют углы.На фиг, 1 изображена геометрическая схема построения определяемых углов и измеряемых элементов согласно описываемому способу; на фиг. 2 - отражающее зеркало; на фиг. 3 - один из возможных вариантов конструктивного выполнения проекционно-визуальной системы.Параллельно оси 1-1 вала барабана подъемной машины подвешивают отражающее зеркало 1. По криволинейной направляющей 2 перемещают установочный груз 3, служащий для придания плоскости зеркала нужного угла наклона, и закрепляют его винтом 4 подшкивной площадке (не показана) к ш 5 с помощью зажимного винта 6 прикреп измерительная рамка 7, несущая ползунок Я с проекционно-визуальной системой, состоя щей из расположенных на одинаковом расстоянии от оси измерительной рамки источника света 9 и визирной трубы 1 О, взятой от любого геодезического инструмента. При выпол.нении работ в дневное время в качестве источника света могут быть использованы солнечные лучи. Перемещением ползуна 8 вдоль 0 рамки 7 добиваются такого положения проекционно-визуальной системы, при котором отраженный от зеркала 1 луч света будет виден в визирную трубу, и снимают отсчеты со шкалы измерительной рамки по центру ползунка и по центру каната 11 на шкиве 5, Общий отсчет равен сумме этих двух отсчетов. Измерительную рамку с проекционо-впзуальной системой устанавливают на подшкивной площадке дважды в двух крайних точках осп 0 шкива с измерением расстояния между этимиточками. В зеркале 1 фиксируют точку отражения луча от зеркала и измеряют относительно ее расстояния до границ зоны рабочих витков барабана.25 Углы девиации ат и ав вычисляют по формулам:(см. фиг.1); а и аг - отсчеты по шкале измерительной рамки; 1 - длина струны каната.Углы отклонения каната от плоскости шкиваи р вычисляют по формулам=а - уЙ=а 2+у,где у - угол между плоскостью шкива и плоскостью, перпендикулярной оси вала барабана.к - гг Угол у находят из выражения: 1 ку=й где а - расстояние между первой и второй точками измерений на подшкивной площадке.Предмет изобретенияСпособ определения углов девиации и утлов отклонения каната от плоскости шкива в дей 5 10 15 ствующих подъемных комплексах, например шахтных стволов, оптическими средствами, отличающийся тем, что, с целгяо упрощения методики производства работ и повышения производительности труда, посредством отражающего зеркала, подвешенного параллельно оси вала барабана подъемной машины, и проекционно-визуальной системы задают перпендикулярное к оси вала барабана направление, относительно которого измеряют расстояния до границ зоны рабочих витков барабана и до крайних точек оси шкива, и на основании проведенных линейных измерений вычисляют определяемые углы.
СмотретьЗаявка
923547
В. К. Резников
МПК / Метки
МПК: G01C 7/06, G02B 27/30
Опубликовано: 01.01.1966
Код ссылки
<a href="https://patents.su/3-183411-sposob-opredeleniya-uglov-deviacii.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения углов девиации</a>
