Устройство для подсчета числа микрообъектов и исследования их формы и размеров

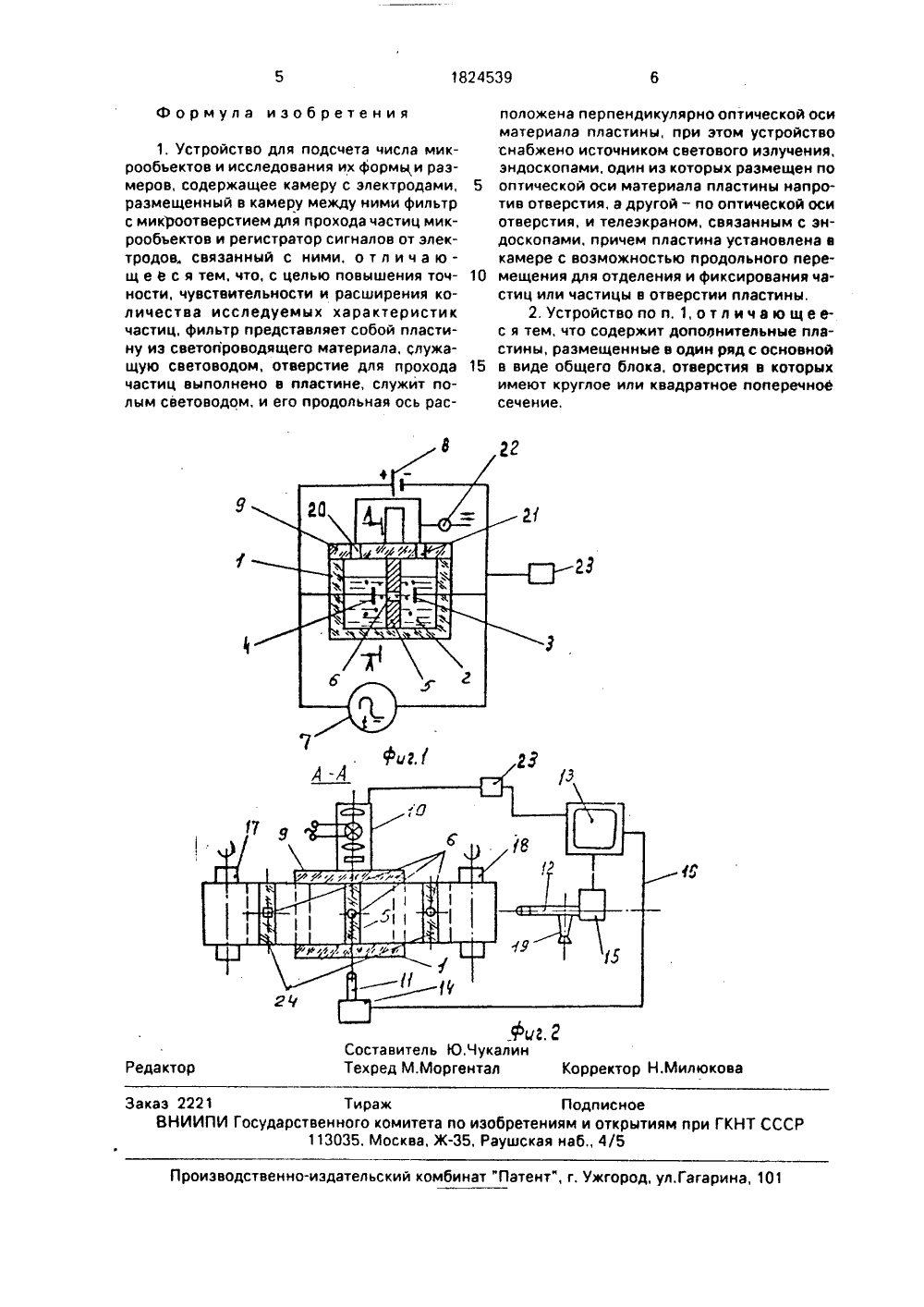

СОЮЗ СОВЕ ТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(56) Барашенков В,С, Новые профессии тяжелых ионов. М 1977, с. 90 - 95, рис, 50, 51 и 52.Барашенков В,С, Новые профессии тяжелых ионов. М 1977, с, 93-96, рис. 53. (54) УСТРОЙСТВО ДЛЯ ПОДСЧЕТА ЧИСЛА МИКРООБЪЕКТОВ И ИССЛЕДОВАНИЯ ИХ ФОРМЫ И РАЗМЕРОВ(57) Использование; лабораторная техника, устройства для измерения формы и размеров микрообъектов, исследование и подсчет частиц микрообъектов в области медицины и биологии. Сущность изобретения; устройИзобретение относится к технике измерения формы и размеров микрообъектов и касается устройства для подсчета числа микрообъектов и исследования их формы и размеров в области медицины, биологии и физики.Цель изобретения является повышение точности, чувствительности и расширение количества исследуемых характеристик частиц.На фиг, 1 схематически изображено предлагаемое устройство; на фиг, 2 - разрез А-А на фиг, 1,Устройство для подсчета числа микро- объектов и исследования их формы и размеров содержит рабочую камеру 1 с электролитом 2 для исследуемых микрообьектов или частиц и электродами 3 и 4, размещенный в камере 1 между электродами 3ство содержит камеру с электродами, фильтр с микроотверстием для прохода частиц микрообъектов и регистратор сигналов. Фильтр представляет собой пластину из светопроводящего материала, служащую световодом, Устройство снабжено источником светового излучения, эндоскопами и телеэкраном, связанным с эндоскопами. Пластина установлена в камере с возможностью продольного перемещения. Устройство может содержать дополнительные пластины, служащие фильтром и световодами, отверстия которых имеют различную форму, Перемещение пластин позволяет фиксировать частицы в полости отверстия для более подробного исследования частиц на экране, 1 з,п. ф-лы, 2 ил,и 4 фильтр 5 с микроотверстием 6 для прохода частиц (микрообъектов), Имеется выполненный осциллографом 7 регистратор сигналов от электродов 3 и 4, связанный с последними электрической цепью и источником постоянного тока 8,Камера 1 и ее крышка 9 выполнены из светопроводящего или оптически прозрачного материала, например кварцевого стекла.Для повышения точности, чувствительности (разрешающей способности) и расширения количества исследуемых характеристик, в устройстве фильтр 5 представляет собой пластину из светопроводящего материала, служащую световодом, отверстие 6 для прохода частиц выполнено в пластине, служит полым световодом и его продольная ось расположена перпендику 1824539лярно оптической оси материала пластины, при этом устройство снабжено источником светового излучения 10, эндоскопами 11 и 12, один из которых, например эндоскоп 11, размещен по оптической оси материала пластины напротив отверстия 6, а второй (12) - по оптической оси отверстия 6, и телеэкраном 13, связанным с эндоскопами 11 и 12 соответствующими телевизионными передающими камерами (ТПК) 14 и 15 от замкнутой телевизионной системы (ЗТС) 16 цветного и черно-белого изображения, Пластина установлена в камере 1 с возможностью продольного перемещения приводными роликами 17 и 18 для отделения и фиксирования частиц или частицы в отверстии 6 пластины.Для визуального контроля в эндоскопе 12 предусмотрено отводное окулярное устройство 19 типа микроскопа.Источником светового излучения 10, эндоскопами 11 и 12, камерам и ТПК 14 и 15 телевизионной системы 16 стелеэкраном 13 образован телеэондоскоп, который предназначен для получения цветового или спектрального иэображения исследуемого объекта и имеет количество телеэкранов, например, соответствующее количеству эндоскопов 11 и 12,В крышке 9 выполнены отверстия 20 и 21, расположенные по обе стороны фильтра 5 и подключенные к узлу 22 регулирования давления и температуры (пониженных, нормальных или повышенных) в полости камеры 1.Для управления работы устройства имеется пульт управления 23. электрически связанный с остальными узлами. Пластиной с микроотверстием 6 выполнен ядерный фильтр, толщина пластины может быть от нескольких мкм до тысяч мкм (от 3-5 мкм и более), микроотверстие 6 в поперечном сечении может быть круглым или квадратным, В качестве пластины из оптически прозрачного материала может быть использован полый волоконный световод квадратного или круглого сечения, Толщина таких известных волоконных световодов может быть от нескольких мкм до тысяч мкм (от 3 - 5 мкм и более), сторона или диаметр отверстия полого световода может быть от 30 А (и менее) до нескольких десятков мкм или около 10 А,При этом устройство содержит дополнительные пластины 23, размещенные в один ряд с основной пластиной 5 в виде общего блока, отверстия 6 в которых имеют круглое или квадратное поперечное сечение.жении, форме и габаритах частицы в изменяющихся условиях,Достигаемое таким образом увеличение количества более точной информации об ис 40 следуемои частице повышает точность, чувствительность и расширяет количество исследуемых характеристик частиц при эксплуатации устройства, что и обеспечивает его преимущества в сравнении с известными устройствами для исследования микрообьектов. 50 55 Поэтому предлагаемое устройство позволяет по-новому поставить задачи в научном исследовании известных и более малых микрообъектов в биологии, биохимии и химии, биофизике и физике и при этом получить новые результаты и перейти к качественно более высокому уровню производства, например, в электронной промышленности (вычислительная техника), в медицине (лекарства) и других областях науки и техники,Количество, расположение, размеры иформа фильтров 5 в блоке определяется условиями эксплуатации устройства,Работает устройство следующим обра 5 зом,При работе устройства сигнал с электродов 3 и 4, расположенных по обе стороныфильтра 5, подается на осциллограф 7. Одновременно системой 22 через отверстия 2010 и 21 создается необходимое давление и температура в полости камеры 1 и подключается телеэкраны 13, Когда частица проходитсквозь отверстие 6 фильтра 5, сопротивление электрической цепи возрастает пропор 15 ционально объему частицы. времяпрохождения частицы сквозь фильтрующееотверстие 6 пропорционально ее электрическому заряду, а на своем пути облучаетсяисточником облучения 10 с выводом изобра 20 жения через эндоскоп 11 и ТПК 14 на телеэкран 13 телеэндоскопа,По виду получаемой осциллограммы наосциллографе 7 и по изображению на телеэкране 13 судят о расположении частицы в25 отверстии 6, ее форме и габаритах, а поколичеству осциллограмм и иэображений наэкране судят о числе частиц, прошедшихсквозь или оставшихся в отверстии 6.Перемещением фильтра 5 с помощью30 реверсивных приводных роликов 17 и 18оставшаяся в отверстии 6 частица отделяется от остальных, удаляется иэ полости камеры 1 и подается к эндоскопу 12 длядополнительного визуального контроля от 35 водным окуля рным устройством 19 с последующим выводом иэображения нателеэкран 13, по которому судят о располо1824539 Фг.гин оставитель Ю,Чук ехред М.Моргента еда ктор лю ррект 2221НИИПИ Го Тираж Подписноественного комитета по изобретениям и открыт 113035, Москва, Ж, Раушская наб., 4/5 при ГКНТ СССР кий комбинат "Патент", г. Уж ул. Га ственно-из Формула изобретения 1. Устройство для подсчета числа микрообьектов и исследования их формы,и размеров, содержащее камеру с электродами, размещенный в камеру между ними фильтр с микроотверстием для прохода частиц микрообъектов и регистратор сигналов от электродовсвязанный с ними. о тл и ч а ющ е е с я тем, что, с целью повышения точности, чувствительности и расширения количества исследуемых характеристик частиц, фильтр представляет собой пластину из светопроводящего материала, служащую световодом, отверстие для прохода частиц выполнено в пластине, служит полым световодом, и его продольная ось расположена перпендикулярно оптической осиматериала пластины, при этом устройствоснабжено источником светового излучения,эндоскопами, один иэ которых размещен по5 оптической оси материала пластины напротив отверстия, а другой - по оптической осиотверстия, и телеэкраном, связанным с эндоскопами, причем пластина установлена вкамере с возможностью продольного пере 10 мещения для отделения и фиксирования частиц или частицы в отверстии пластины,2. Устройство по и, 1, о т л и ч а ю щ е ес я тем, что содержит дополнительные пластины, размещенные в один ряд с основной15 в виде общего блока. отверстия в которыхимеют круглое или квадратное поперечноЕсечение,
