Экстрактор для растительного маслосодержащего материала

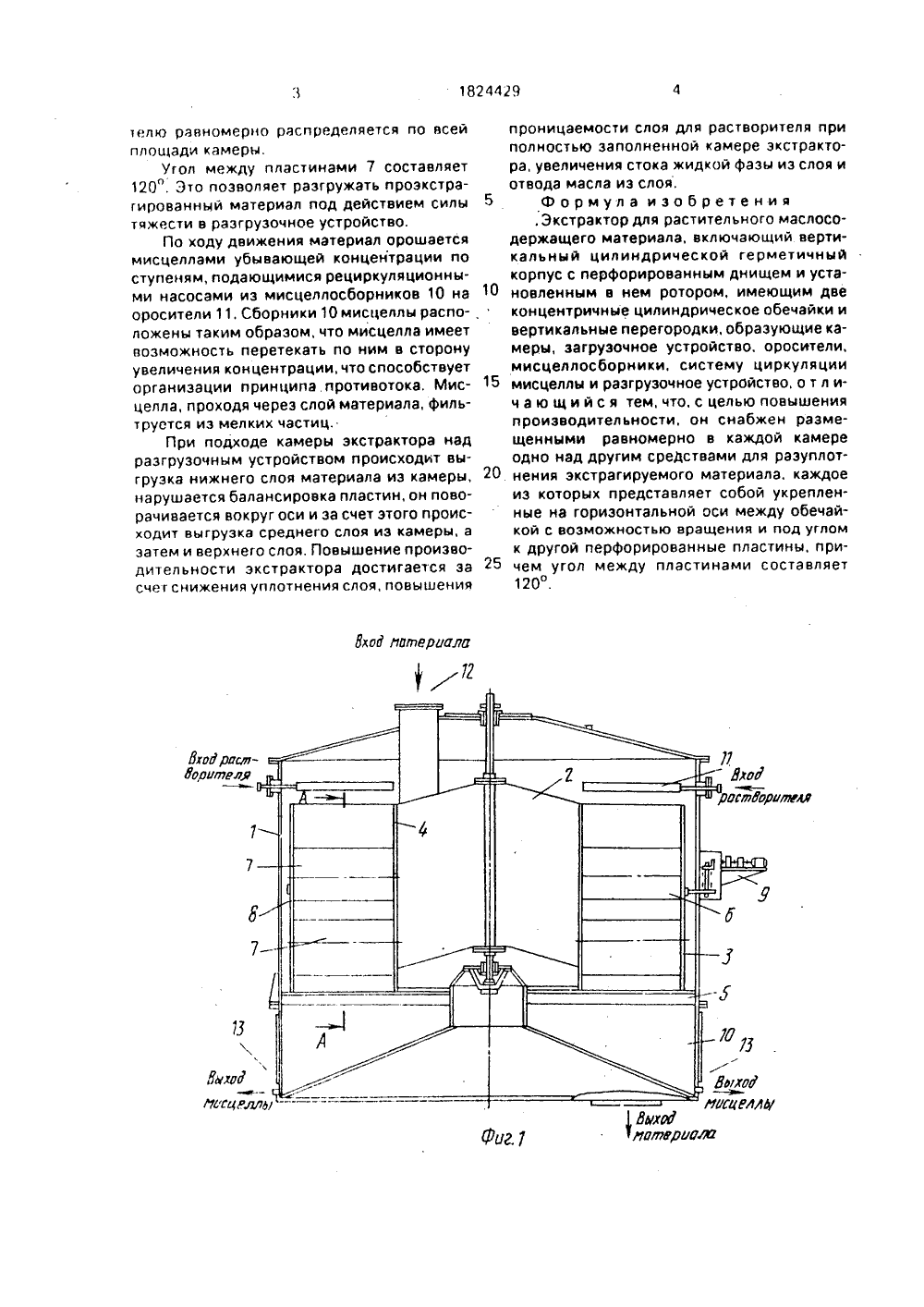

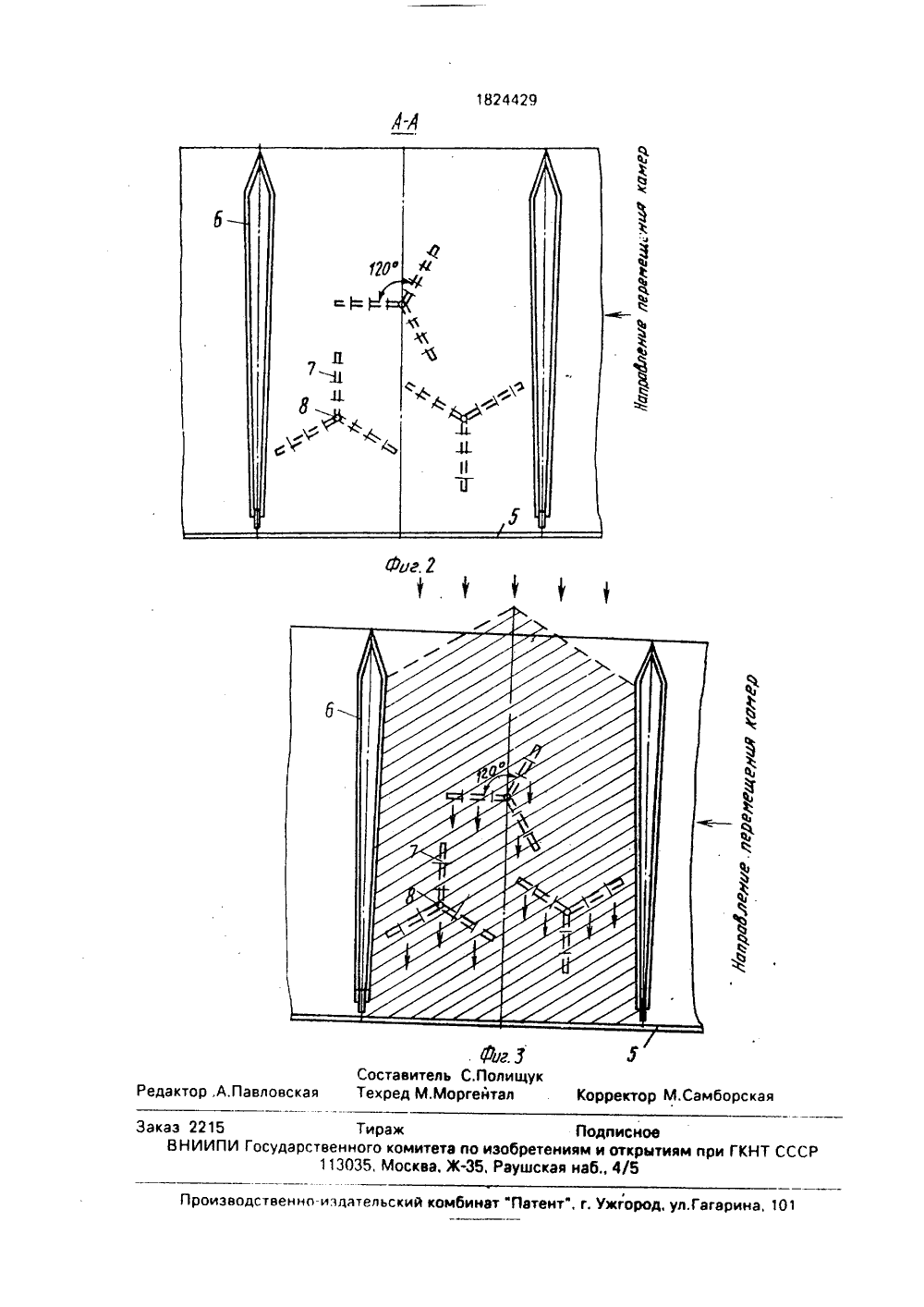

сОО. сОВ ГскихсОциАпистиГ скихи РЕСПУВЛИ 11 В 1/ ГОсудлРстВВГ Ое плт ентО ВЕДОМСТВО СССР(56) Чубинидэ ятий маслож Агропромизд е Б,Н, Оборудованирооой промышлат, 1985, с,137, ри ие предпринности, М .11.7.(54) ЭКСТР МАСЛОСОД ТОР ДЛЯ РАСТИ РЖАЩЕГО МАТЕ ЛЬНОГОАЛА 6 Изоб борники 10, а для м - оросители 11, рами ротора 2, заное 13 устройства. целлы служат мисцелло орошения растворителе установленные над каме грузочное 12 и разгрузоЭкстрактор работае жировои проборудованленности.Цель из етения повышение про м обраодитель Нафости,г.1 показан экстрактор сечение камеры экстр на фиг,1, нд фиг.3 - сее загрузки экстраом в разрезе; актора, сеение каме- ируемым на фиг,2 чение А ры по ери кс корпусасостоящиобечаекванным д перегоро равномер образные креплен цирво ляц а ьц оп СКОМУ СВИДЕТЕЛЬСТВ ние предназначено для масломышленности и относится к ю дпя масложировой промышрактор состоит из герметичного 1, в котором размещен ротор 2, й из наружной 3, внутренней 4 Ротор 2 вращается над перфориронищем 5 и разделен радиальными Ахами 6 на камеры, внутри которых но по высоте размещены крестоперфорированные пластины 7, эаыоси т. и содержит систему ииисцеппы Ротор 2 приводитсяи; ногредотяом прияода 9, заО НП ц ,Г,- . ,т,я СГнра МИС(57) Использование: экстракция растительных масел из сырья жидких растворителей. Сущность изобретения; экстрактор содержит герметичный корус с ус ановленным в нем ротором (Р), Р содержит две концентричные обечайки и вертикальные перегородки, образующие камеры (К). В каждой К имеются размещенные одно над другим средства для разуплотнения экстратируемого материала, каждое иэ которых представляет собой укрепленные на горизонтальной оси с возможностью вращения перфорированные пластины. 3 ил,Загрузка материала осуществрез загрузочное устройство в камра 2, образованные наружной 3, вну р Ы 4 обечайками и перегородками 6. ДМатериал вначале поступает на перфо- Фь рированные свободно вращающиеся пла- Я стины 7, а затем на днище 5 ротора. сО благодаря чему уменьшаются давление вышележащих слоев на нижележащие и предотвращается упло-нение слоя. За счетаей равномерного распределения по высоте камер перфорированных пластин 7 достигается равный слой экстрагируемого материала между осями пластин 7, что умеьшает слеживаемость слоя и повышает проницаемость слоя материала рлст орителе.Перфорация пластин 7 по: о;: рпствортт1824429 дхоо Ртатераала ЬН,оаслФориэля рилем 73 1 елю равномерно распределяется по всей площади камеры,Угол между пластинами 7 составляет 120", Это позволяет разгружать проэкстрагированный материал под действием силы тяжести в разгрузочное устройство.По ходу движения материал орошается мисцеллами убывающей концентрации по ступеням, подающимися рециркуляционными насосами из мисцеллосборников 10 на оросители 11, Сборники 10 мисцеллы расположены таким образом, что мисцелла имеет возможность перетекать по ним в сторону увеличения концентрации, что способствует организации принципа противотока, Мисцелла, проходя через слой материала, фильтруется из мелких частиц.При подходе камеры экстрактора над разгрузочным устройством происходит выгрузка нижнего слоя материала иэ камеры, нарушается балансировка пластин, он поворачивается вокруг оси и за счет этого происходит выгрузка среднего слоя иэ камеры, а затем и верхнего слоя. Повышение производительности экстрактора достигается за сче г снижения уплотнения слоя, повышения проницаемости слоя для растворителя приполностью заполненной камере зкстрактора, увеличения стока жидкой фазы иэ слоя иотвода масла из слоя,Формула изобретения. Экстрактор для растительного маслосодержащего материала, включающий. вертикальный цилиндрической герметичныйкорпус с перфорированным днищем и уста 10 новленным в нем ротором, имеющим двеконцентричные цилиндрическое обечайки ивертикальные перегородки, образующие камеры, загрузочное устройство, оросители,мисцеллосборники, систему циркуляции15 мисцеллы и разгрузочное устройство, о т л ич а ю щ и й с я тем, что. с целью повышенияпроизводительности. он снабжен размещенными равномерно в каждой камереодно над другим среДствами для раэуплот 20 нения экстрагируемого материала. каждоеиэ которых представляет собой укрепленные на горизонтальной оси между обечайкой с возможностью вращения и под уломк другой перфорированные пластины, при 25 чем угол между пластинами составляет120 О,Заказ 2215 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5 ул.Гагарина, 1 твенно-издательский комбинат "Патент", г. Уж 3 % Ъ ф 4 ф
