Денситометр для определения содержания белковых фракций

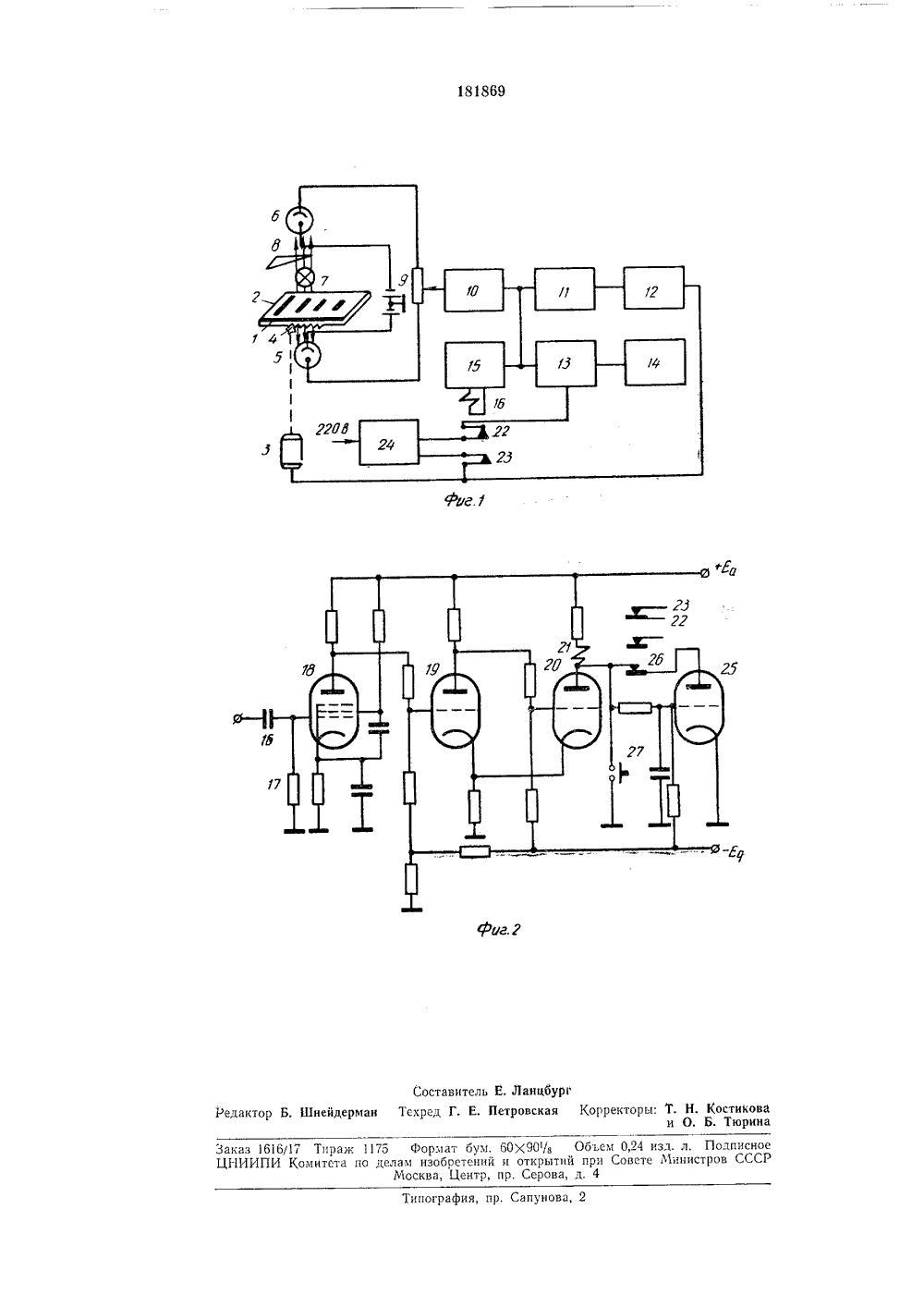

Зависимое от авт. свидетельстваЗаявлено 17, т 1.1964 ( 906777/31-16)с присоединением заявкиКл, 42, 3/55 МПК 6 01 п орите Комитет по делам изобретений и открытий при Совете Министров СССР.61088.8) 1 о 739 публиковано 21.17,1966. Бюллетень10 ата опубликования описания 24,И.1966 ДЕРЖАНИЯ ДЕНСИТОМЕТР ДЛЯ ОПРЕДЕЛЕНИЯ БЕЛКОВЫХ ФРАКЦИДенситометры для определения содержания белковых фракций, разнесенных путем электрофореза, например, на ленте или пластине с агар-агаром, известны. Они содержат обычно фотоэлектрические преобразователи, выра батывающие электрический сигнал, зависящий от оптической плотности, держатель электрофореграммы, усилители и интегратор огибающей оптической плотности.Отличие предлагаемого денситометра со стоит в том, что к фотоэлектрическому преобразователю присоединено устройство, в котором имеются цепочки, дифференцирующие сигналы этого преобразователя, усилитель, триггеры и реле. Такое выполнение денсито метра позволяет производить цифровую регистрацию результатов интегрирования по фракциям, увеличить точность отсчета и снизить трудоемкость обработки электрофореграмм путем автоматической остановки пере мещения пластинки с электрофореграммой в конце каждой фракции в момент появления минимума оптической плотности.На фиг. 1 изображена блок-схема предлагаемого денситометра; на фиг. 2 - схема уст ройства, присоединяемого к денситометру.Электрофореграмму, нанесенную на прозрачную пластину 1 или ленту, помещают на столик 2, который может перемещаться с помощью электродвигателя 3 и редуктора 4. зо С обеих сторон столика размещены фотоэлементы 5 и 6, включенныс но балансной мостовой схеме, осветительная лампочка 7 и оптический клин 8. Потенцпометр 9 служит для балансировки моста прн выключенном освещении. Полученное на выходе моста напря. жение усиливается логарифмическим усилителем 10, а отсюда поступает на усилитель постоянного тока 11 и самописец 12, а также на импульсный интегратор И. Это напряжение управляет частотой импульсов, которые считывает электромеханический счетчик 14. Напряжение с выхода логарифмического усилителя поступает также в блок автостопа 15. В схему автостопа входят днфферепцнрующая цепочка, состоягцая нз емкости 16 н сопротив. ления 17, усилитель напряжения на пентоде 18 и триггер на лампах 19 и 20. В аподную цепь лампы 20 включено реле 21, через контакты 22 и 23 которого и подается питание на электродвигатель 8, самописец 12 и интегратор 13 из блока питания 24. Ступень на лампе 25, анод которой через пару контактов 2 б соединен с обмоткой реле 21, служит для исключения срабатывания реле при переходе через максимум оптической плотности электрофореграммы, так как функции меняюг знак производной при переходе через максимальное и минимальное значения, Кнопка 27 служит для пуска депснтометра.В начале работы денситометра балансируют мост при выключенном освещении потецциометром 9, а затем включают осветительную лампочку 7 и мост балансируют с помощью оптического клина 8 на том месте стек лянной пластинки, где имеется чистый слой агар-агара. При нажатии на пусковую кнопку 27 реле 21 притягивает якорь, замыкает пару контактов 2 б, которые удерживаются в притянутом состоянии, благодаря току, протекающему через обмотку реле и лампу 25. Пары контактов 22 и 23 также замыкаются и через них подается питание на электродвигатель 3, самописец 12 и интегратор 13, Электродвигатель начинает перемещать столик и пластинку с окрашенными белковыми фракциями, Оптическое равновесие моста нарушается, полученное напряжение разбаланса усиливается логарифмическим усилителем 10, а отсюда поступает на усилитель постоянного тока П и самописец 12, Перо самописца пишет на диаграммной ленте кривую оптической плотности, Напряжение с выхода логарифмического усилителя поступает также в схему импульсного интегратора 13 и управляет частотой импульсов, которые считывает электромеханический счетчик 14. При достижении минимума оптической плотности электрофореграммы срабатывает триггер, лампа 20 закрывается, реле 21 отпускает якорь и размыкает контакты 22 и 23. Столик 2, самописец 12и интегратор 13 останавливаются. Записывают показания счетчика 14, ставят стрелку счетчика на нуль и пусковой кнопкой прибор 27 опять приводят в действие. Прибор за писывает следующую фракцию, подсчитываетее содержание и при достижении раздела между фракциями опять автоматически останавливается. Предмет изобретения 10 Денситометр для определения содержаниябелковых фракций, разнесенных путем электрофореза, например, на ленте или пластине с 15 агар-агаром, содержащий фотоэлектрическийпреобразователь оптической плотности в элекчрический сигнал и держатель электрофореграммы, перемещающиеся относительно друг друга, усилители и интегратор огибающей оп тической плотности, отличпющийся тем, что,с целью цифровой регистрации результагов интегрирования по фракциям, увеличения точности отсчета и снижения трудоемкости обраоотки электрофореграмм путем автоматиче ской остановки перемещения в конце каждойфракции в момент появления минимума оптической плотности, к фотоэлектрическому преобразователю присоединено устройство с дифференцирующими сигналы этого преобразова тсля цепочками, усилителем, триггерами иреле.ипография, пр. Сапунова,Заказ 1616/17 Тираж 175 формат бум. 60ЦНИИПИ Комитета по делам изобретений иМосква, Центр, пр 90/а Объем 0,24 изд. л. Подписное ткрытий при Совете 111 инистров СССР Серова, д, 4
