Устройство для формирования испытательных импульсов

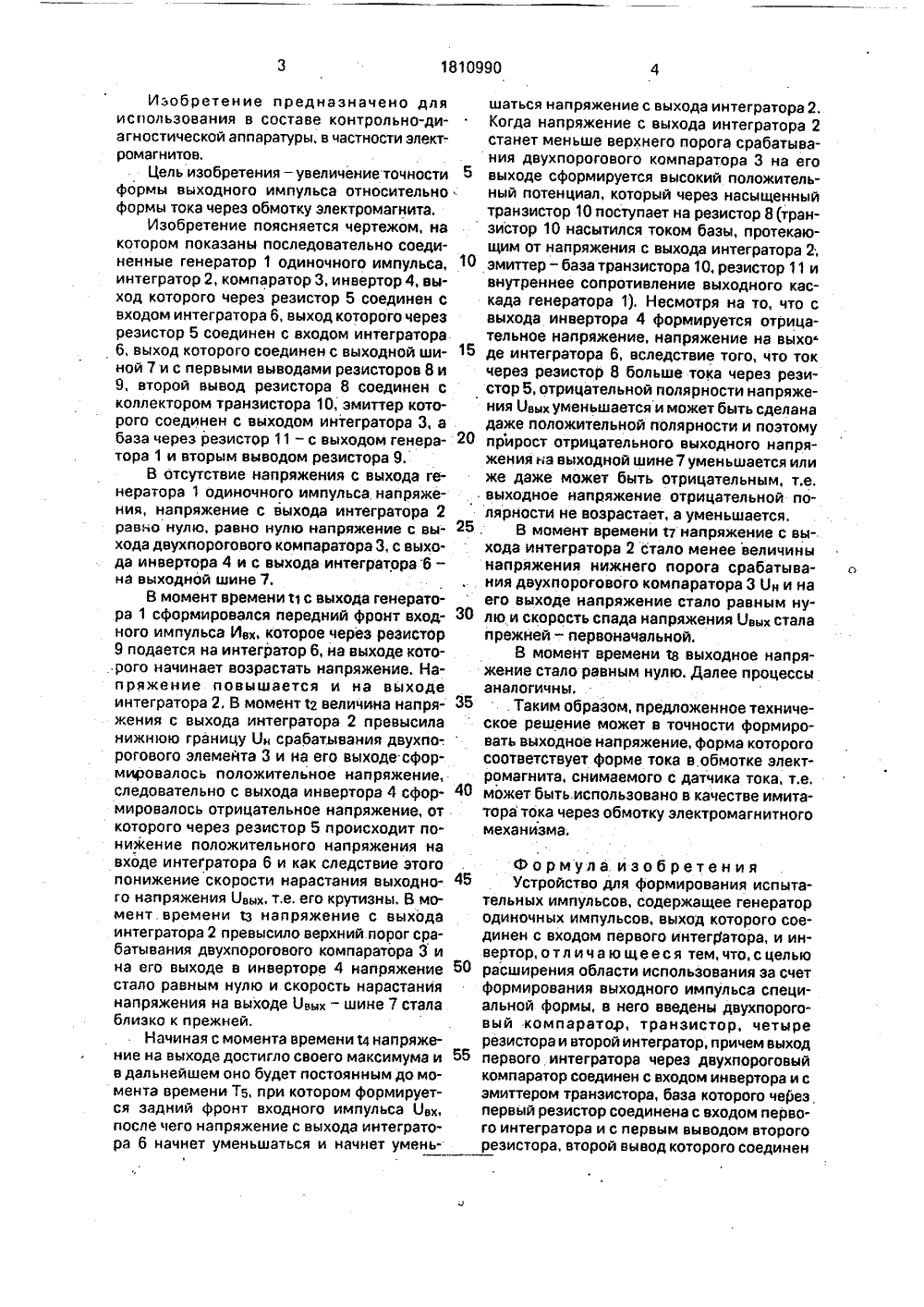

(51 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ПИСАНИЕ ИЗОБРЕТЕНИ ТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ИСПЫТАТЕЛЬНЫХ ИМПУЛЬСОВ(57) Применение: устройство для формирования испытательных импульсов может использоваться в контрольно-диагностической аппаратуре для испытания электромагнитов, Сущность изобретения; устройство содержит; генератор 1 одиночных импульсов, интеграторы 2 и 6, двухпороговый компаратар 3, инвертор 4, транзистор 10, резисторы 5, 8, 9 и 11 и выходную шину 7, 1 ил.Изобретение предназначено для использования в составе контрольно-диагностической аппаратуры, в частности электромагнитов.Цель изобретения - увеличение точности формы выходного импульса относительно формы тока через обмотку электромагнита,Изобретение поясняется чертежом, на котором показаны последовательно соединенные генератор 1 одиночного импульса, интегратор 2, компаратор 3, инвертор 4, выход которого через резистор 5 соединен с входом интегратора 6, выход которого через резистор 5 соединен с входом интегратора 6, выход которого соединен с выходной шиной 7 и с первыми выводами резисторов 8 и 9, второй вывод резистора 8 соединен с коллектором транзистора 10; эмиттер которого соединен с выходом интегратора 3, а база через резистор 11 - с выходом генератора 1 и вторым выводом резистора 9.В отсутствие напряжения с выхода генератора 1 одиночного импульса. напряжения, напряжение с выхода интегратора 2 равно нулю, равно нулю напряжение с выхода двухпорогового компаратора 3, с выхода инвертора 4 и с выхода интегратора 6 - на выходной шине 7.В момент времени И с выхода генератора 1 сформировался передний фронт входного импульса Ивх, которое через резистор 9 подается на интегратор 6, на выходе которого начинает возрастать напряжение, Напряжение повышается и на выходе интегратора 2. В момент 12 величина напряжения с выхода интегратора 2 превысила нижнюю границу Он срабатывания двухпо-. рогового элемента 3 и на его выходе сформировалось положительное напряжение, следовательно с выхода инвертора 4 сформировалось отрицательное напряжение, от которого через резистор 5 происходит понижение положительного напряжения на входе интегратора 6 и как следствие этого понижение скорости нарастания выходного напряжения Овых, т.е, его крутизны. В момент. времени тз напряжение с выхода интегратора 2 превысило верхний порог срабатывания двухпорогового компаратора 3 и на его выходе в инверторе 4 напряжение стало равным нулю и скорость нарастания напряжения на выходе Овых - шине 7 стала близко к прежней.Начиная с момента времени т 4 напряжение на выходе достигло своего максимума и в дальнейшем оно будет постоянным до момента времени Т 5, при котором формируется задний фронт входного импульса Овх, после чего напряжение с выхода интегратора 6 начнет уменьшаться и начнет умень жение стало равным нулю. Далее процессы аналогичны,. Таким образом, предложенное техническое рещение может в точности формировать выходное напряжение, форма которого соответствует форме тока в обмотке электромагнита, снимаемого с датчика тока, т.е. может быть. использовано в качестве имитатора тока через обмотку электромагнитного механизма,35 40 Формула изобретения Устройство для формирования испытательных импульсов, содержащее генератор одиночных импульсов, выход которого соединен с входом первого интегратора, и инвертор, о тл и ч а ю щ ее с я тем, что, с целью расширения области использования за счет формирования выходного импульса специальной формы, в него введены двухпороговый компаратор, транзистор, четыре резистора и второй интегратор, причем выход первого интегратора через двухпороговый компаратор соединен с входом инвертора и с эмиттером транзистора, база которого чеРез, первый резистор соединена с входом первого интегратора и с первым выводом второго резистора, второй вывод которого соединен 45 50 55 шаться напряжение с выхода интегратора 2,Когда напряжение с выхода интегратора 2станет меньше верхнего порога срабатывания двухпорогового компаратора 3 на его5 выходе сформируется высокий положительный потенциал, который через насыщенныйтранзистор 10 поступает на резистор 8 (транзистор 10 насытился током базы, протекающим от напряжения с выхода интегратора 2,10 эмиттер - база транзистора 10, резистор 11 ивнутреннее сопротивление выходного каскада генератора 1), Несмотря на то, что свыхода инвертора 4 формируется отрицательное напряжение, напряжение на выхо15 де интегратора 6, вследствие того, что токчерез резистор 8 больше тока через резистор 5, отрицательной полярности напряжения Овых уменьшается и может быть сделанадаже положительной полярности и поэтому20 прирост отрицательного выходного напряжения на выходной шине 7 уменьшается илиже даже может быть отрицательным, т.е,выходное напряжение отрицательной полярности не возрастает, а уменьшается.25. В момент времени к 1 напряжение с вы-.хода интегратора 2 стало менее величинынапряжения нижнего порога срабатывания двухпорогового компаратора 3 Он и наего выходе напряжение стало равным ну 30 лю и скорость спада напряжения Овых сталапрежней - первоначальной,В момент времени тз выходное напря1810990 Составитель В. ТурченкоТехред М,Моргентал Корректор Н. Ревская Редактор Заказ 1451 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 через второй интегратор с выходной шиной и непосредственно с первыми выводами третьего и четвертого резисторов; вторые выводы которых соединены соответственнос коллектором транзистора и с выходом инвертора,
