Способ определения прочностных параметров материалов на образцах

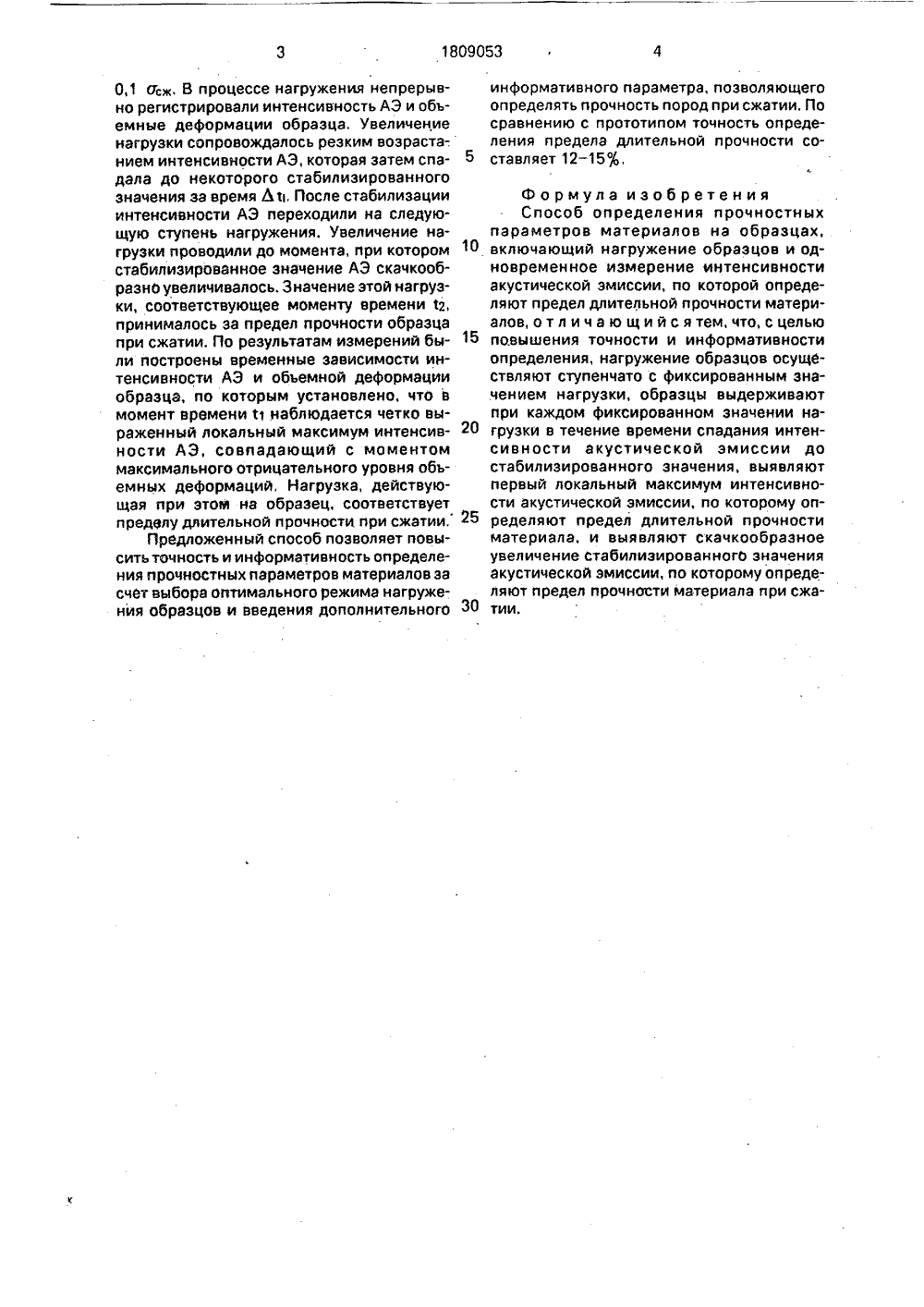

(5 В, С, Ямксенкруг,оть горных Б. Акустиртов, 1976 ПРОЧ ЛОВ соба. Способ был прочностных и Образцы в виде высотой 70 мм мощью установ ступени нагружГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(71) Московский горный институт(54) СПОСОБ ОПРЕДЕЛЕНИЯСТНЫХ ПАРАМЕТРОВ МАТЕРИ Изобретение относится преимущественно к области горного дела и предназначено для определения прочностных параметров горных пород и других материалов на образцах,Целью изобретения является повышение точности и информативности определения прочностных параметров материалов,Способ поясняется чертежом, где представлены временные зависимости интенсивности акустической эмиссии (АЭ)Й, действующих напряжений ои объемных деФормаций образца ьСпособ осуществляют следующим образом, Образец с установленным на нем преобразователем АЭ подвергают ступенчато увеличивающейся нагрузке. Величина ступени составляет 0,05-0,2 от разрушающей нагрузки, На каждой ступени определяют интенсивность импульсов АЭ, т,е, количество импульсов за фиксированный промежуток времени, например, за 30 с, Устанавливают время Л, в течение которого интенсивность АЭ снижается от своего е И аи 1 809053 А 1 7) Использование: в области горного дела. Сущность изобретения: осуществляют нагружение образцов ступенчатого с фиксированным значением нагрузки, образцы выдерживают при каждом фиксированном значении нагрузки в течение времени спадания интенсивности акустической эмиссии до стабилизированного значения, выявляют первый локальный максимум акустической эмиссии, по которому определяют предел длительной прочности материала, и выявляют скачкообразное увеличение стабилизированного значения акустической эмиссии, по которому определяют предел прочности материала при сжатии. 1 ил,пикового значения в момент увеличения нагрузки до стабилизированного, После стабилизации интенсивности АЭ переходят на следующую ступень напряжения. Увеличе- С ние нагрузки прекращают при скачкообразном увеличении стабилизированного значения Й и данную нагрузку принимают за предел прочности при сжатии материала, Кроме того определяют величину нагрузки, р при которой наблюдается первый локальный максимум интенсивности АЭ, фиксируемый в момент нагружения, Указанную о величину принимают за предел длительной С прочности 01 материала, При описанном режиме нагружения эта точка совпадает с ф моментом перегиба зависимости еч(т), Пример конкретного выполнения спо апробированпри изучении араметров каменной соли, кернов диаметром 35 мм и нагружали ступенчато с поки ПРГ - 00000. Величина ения составляла примерно0,1 (тсж. В процессе нагружения непрерывно регистрировали интенсивность АЭ и объемные деформации образца. Увеличение нагрузки сопровождалось резким возраста-. нием интенсивности АЭ, которая затем спадала до некоторого стабилизированного значения за время Ь, После стабилизации интенсивности АЭ переходили на следующую ступень нагружения. Увеличение нагрузки проводили до момента, при котором стабилизированное значение АЭ скачкооб- разнО увеличивалось. Значение этой нагрузки, соответствующее моменту времени 6, принималось за предел прочности образца при сжатии. По результатам измерений были построены временные зависимости интенсивности АЭ и объемной деформации образца, по которым установлено, что в момент времени ф 1 наблюдается четко выраженный локальный максимум интенсивности АЭ, совпадающий с моментом максимального отрицательного уровня объемных деформаций, Нагрузка, действующая при этом ва образец, соответствует пределу длительной прочности при сжатии,Предложенный способ позволяет повысить точность и информативность определения прочностных параметров материалов за счет выбора оптимального режима нагружения образцов и введения дополнительного информативного параметра, позволяющего определять прочность пород при сжатии. По сравнению с прототипом точность определения предела длительной прочности со ставляет 12 - 15 ,ф о р мул а и зоб рете н и я Способ определения прочностныхпараметров материалов на образцах, "0 включающий нагружение образцов и одновременное измерение интенсивности акустической эмиссии, но которой определяют предел длительной прочности материалов,отличающийсятем,что,сцелью 15 повышения точности и информативностиопределения, нагружение образцов осуществляют ступенчато с фиксированным зна.чением нагрузки, образцы выдерживают при каждом фиксированном значении на грузки в течение времени спадания интенсивности акустической эмиссии до стабилизированного значения, выявляют первый локальный максимум интенсивности акустической эмиссии, по которому оп ределяют предел длительной прочностиматериала, и выявляют скачкообразное увеличение стабилизированного значения акустической эмиссии, по которому определяют предел прочности материала при сжа тии,1809053 Составитель В,ШкуратнТехред М.Моргентал Н.Кеше Редактор Коррект аказ 1267 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГК 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
