Устройство для содержания животных

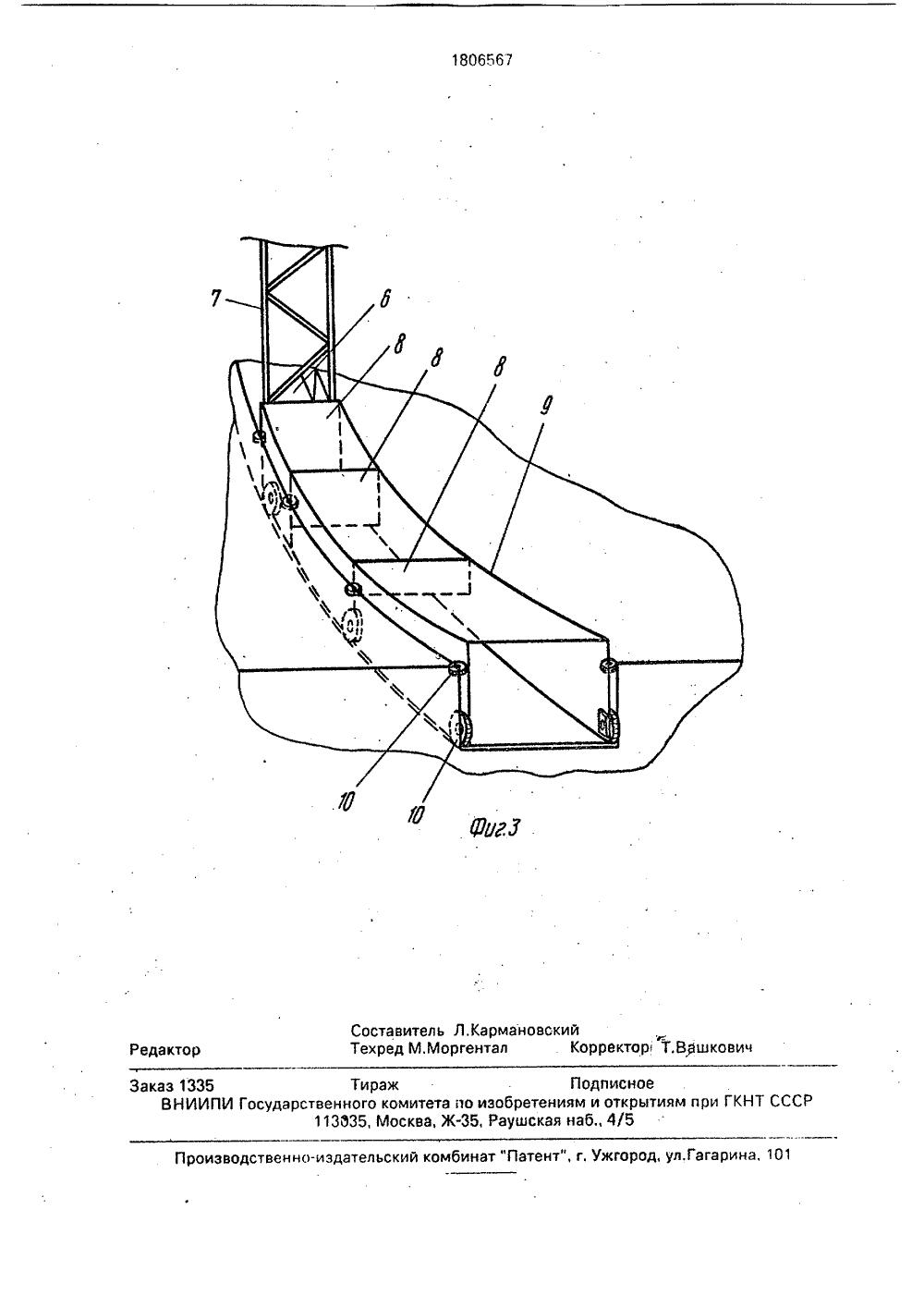

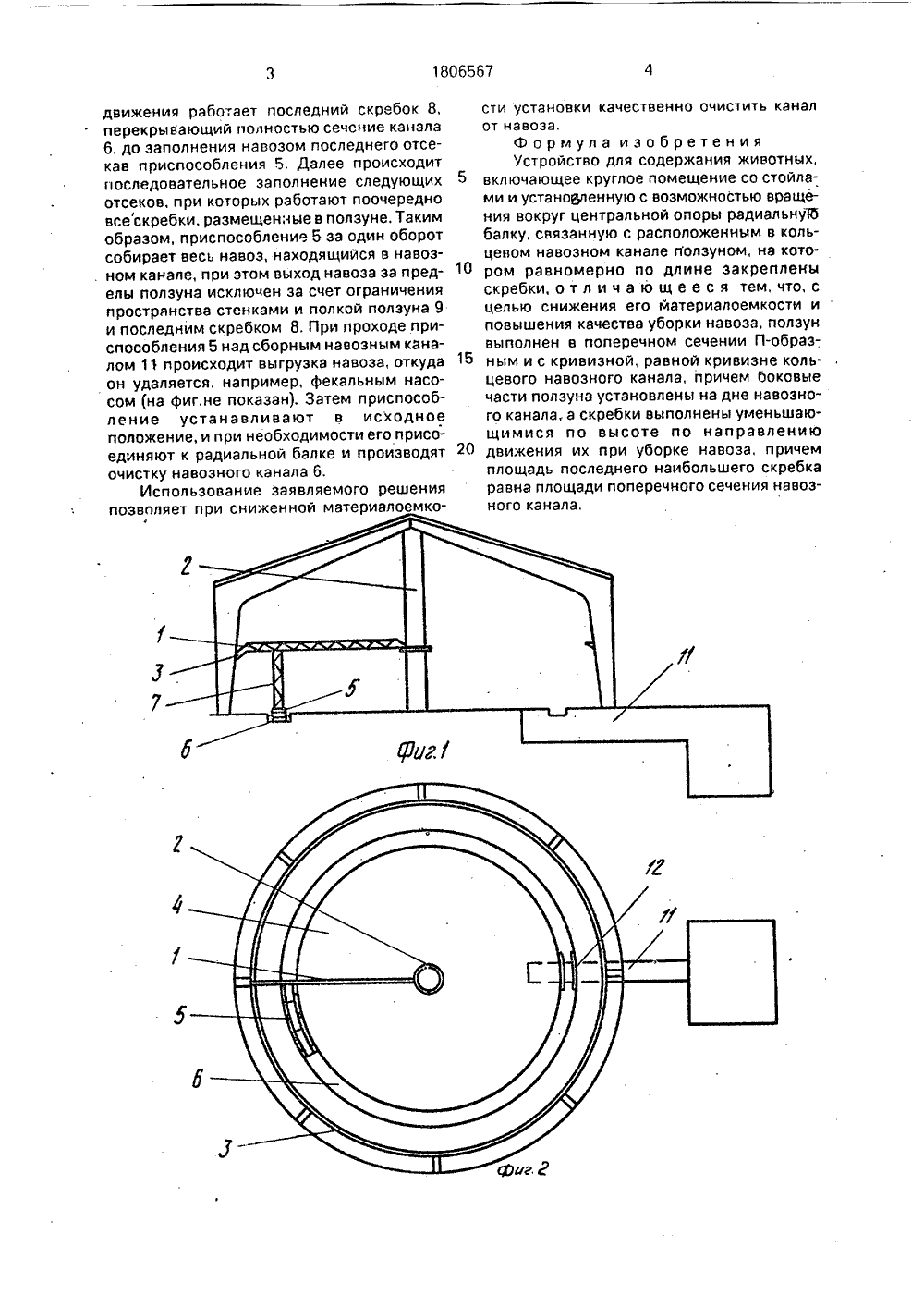

Ф СОЮЗ СОВЕ ГСКИ социАлистическ 1806567 ЕСПУЬ.,Я 2 Н 5 А 01 БР ИЕ ОПИ Е В 13ский научно-исслживотноводстваий, Н,П,Ледин, Иоетейьство СССРК 1/00, 1969.ДЛЯ СОДЕРЖАНИ ов Н.Ле ЖИстве. сельском хозяо решения в то ОСУДАРСТВЕННОЕ ПАТЕНТНОЕЕДОМСТВО СССРОСПАТЕНТ СССР) КОМУ СВИДЕТЕЛЬСТВУ(57) ИспользованиеСущность техничес Изобретение относится к механизации животноводства, а именно к установкам для содержанияживотных.Цель изобретения - снижение материалоемкости, повышение качества удаления навоза,На фиг.1 и 2 изображена установка для содержания животных; на фиг.3 - приспособление для удаления навоза.Установка для содержания животных содержит радиальную балку 1, шарнирно прикрепленную к центральной опоре 2 и опирающуюся на кольцевую направляющую 3 по периферии, установленную с возможностью вращения над блоком стойл 4.На радиальной поворотной балке 1 установлены средства механизации, например кормораздатчик; доильная установка, средство для очистки кормушек и др., а также приспособление 5 для удаления навоза из кольцевого навозного канала 6 Приспособление 5 связано с балкой 1 посредством связей 7 и представляет собой скребки 8, равномерно прикрепленные к П-образному ползуну 9 по его длине; Скребки 8 имеют повышающее качество удалеи снижающее материалоемржит радиальную балку, ся над блоком стойл вокруг опоры и несущуюпрЪспособаления навоза. Приспособлеребки,жестко прикрепленные у ползуну, равномерно по его щему изгиб, повторяющий изолки ползуна опираются о дно нала, а скребки имеют высоту, меньшающуюся от одного кондругому. 3 ил. изобретение ния навоза кость, соде вращающую центральной ление для уд ние имеет ск к П-образном длине, имею гиб каналаП навозного ка постепенно у ца ползуна к высоту, постепенно уменьшающуюся от одного конца ползуна 9 к другому. Причем, последний скребок полностью перекрывает сечение канала 6,.Ползун 9 выполнен с изгибом, повторяющИм изгиб навозного канала 6, и установлен в навозном канале 6 с возможностью взаимодействия с его днищем торцовыми участками обеих вертикальных полок; которые обращень 1 к боковым стенкам канала,Ползун 9 снабжен боковыми и нижними ,роликами 10; В полу помещения выполнен радиально расположенный сборный навозный канал 11, над которым установлены направляющие 12 для роликов ползуна 9,Установка для содержания животных работает следующим образом.Приводят приводом (на чертеже не показано) во вращательное движение вокруг опоры 2 радиальную балку 1 с приспособлением 5 для удаления навоза. Ползун 9 со скребками 8 на роликах 10 перемещается в навозном канале 6, начиная движение от радиального сборного канала 11, до совершения полного оборота. При этом в началедвижения работает последний скребок 8, перекрывающий полностью сечение канала 6, до заполнения навозом последнего отсекав приспособления 5. Далее происходит последовательное заполнение следующих 5 отсеков, при которых работают поочередно всескребки, размещенные в ползуне, Таким образом, приспособление 5 эа один оборот собирает весь навоз, находящийся в навоз. ном канале, при этом выход навоза за пред елы ползуна исключен за счет ограничения пространства стенками и полкой ползуна 9 и последним скребком 8. При проходе приспособления 5 над сборным навозным каналом 11 происходит выгрузка навоза, откуда 15 он удаляется, например, фекальным насосом (на фиг,не показан). Затем приспособление устанавливают в исходное положение, и при необходимости его присоединяют к радиальной балке и производят 20 очистку навозного канала 6.Использование заявляемого решения позволяет при сниженной материалоемкости установки качественно очистить канал от навоза,Формула изобретения Устройство для содержания животных, включающее круглое помещение со стойлами и установленную с возможностью вращения вокруг центральной опоры радиальну 6 балку, связанную с расположенным в кольцевом навозном канале ползуном, на котором равномерно по длине закреплены скребки, отл и ч а ю щ ее с я тем, что, с целью снижения его материалоемкости и повышения качества уборки навоза, полэун выполнен в поперечном сечении П-образным и с кривизной, равной кривизне кольцевого навозного канала, причем боковые части ползуна установлены на дне навозного канала, а скребки выполнены уменьшающимися по высоте по направлению движения их при уборке навоза, причем площадь последнего наибольшего скребка равна площади поперечного сечения навозного канала,овски гректор Т.Вашкович Реда зводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина,каз 1335 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГК113635, Москва, Ж, Раушская наб., 4/5
