Устройство для содержания животных

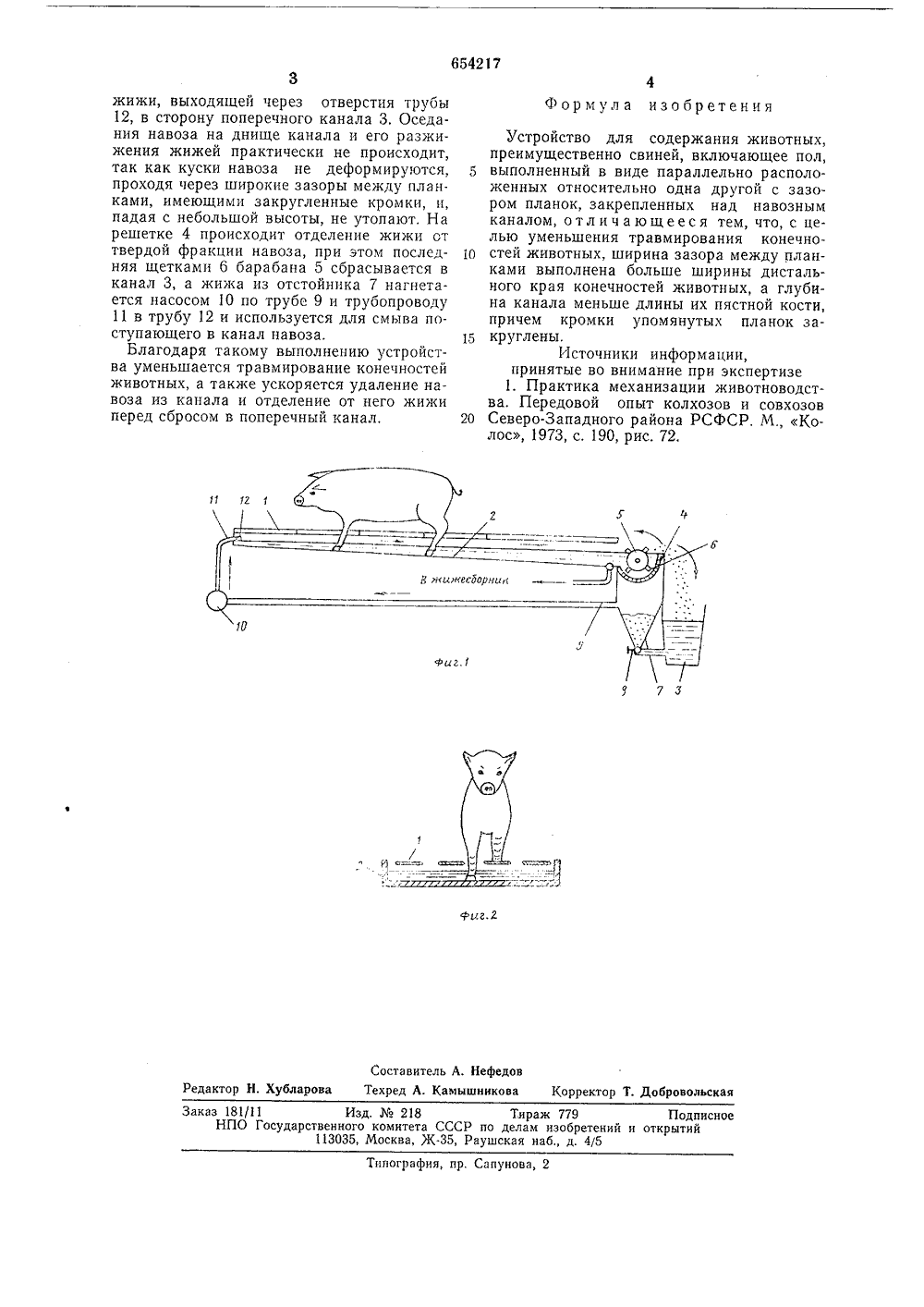

, ) 654217 Сооо Соеетских Социалистических Реслуолик(51) 1 Ч К, гА 01 К 1/ Государственный коинте СССР ло дела;н изобретений и открытий) Дата опубликования описания 30.03.7, Арнаутов и В, А. Ива Херсонский ордена Трудового Красного Знамени сельскохозяйственный институт им. А. Д. Цюрупы(54) УСТРОЙСТВ ооражецо предодержания жина фиг. 2 - то Изобретение относится к устройствам для содержания животных, преимущественно свиней.Известны устройства для содержания животных, включающие пол, выполненный 5 в виде параллельно расположенных относительно одна другой с зазором планок, закрепленных над навозным каналом 1.Недостатком таких устройств является то, что животные, находящиеся на решетчатом 10 полу, могут травмировать конечности о планки. Кроме того, через зазоры между планками навоз не полностью проваливается в канал, что замедляет процесс его удаления из животноводческого помещения. 15Целью изобретения является уменьшение травмирования конечностей животных.Это достигается тем, что в предлагаемом устройстве ширина зазора между планками выполнена больше ширины дистального края конечностей животных, а глубина канала меньше длины их пястной кости, причем кромки упомянутых планок закруглены.На фиг. 1 схематично излагаемое устройство для свотных, продольный разрез;же, поперечный разрез.Устройство включает пол, выполненный в виде параллельно расположенных относи тельно одна другоц с зазором планок 1, закрепленных над навозным каналом 2. Ширина зазора между планками 1 больш" ца 2 - 4 см ширины дпстального края конечностей животных, а глубина канала 2 меньше длины их пястной кости и находится в пределах 12 - 16 см. Кромки планок 1 закруглены.В конце навозного канала перед поперечным каналом 3 установлена криволинейная рсшстка 4 с размещенным над ней барабаном 5, снабженных эластичными щетками б, Под решеткой 4 закреплен отстойник 7 с краном 8 для спуска отстоя ц трубой 9, соединенной через насос 10 с трубопроводом 11, выведенным в торец навозного канала 2 ц связанным своим концом с распределительной трубой 12, имеющей отверстия.Животные содержатся на полу, образованном планкамц 1. За счет увеличенного зазора л 1 ежду планкам 1 ц лмсцьшсццо Гл 1- бины канала животные, оступаясь, не поврекдают конечностей, поскольку имеют возможность передвигаться (переступать) не только по поверхности планок 1, но ц в зазорах между ними, т. е. непосредственно по днищу навозного канала.Через увеличенный зазор между планкамц навоз от животных более свободно проходит внутрь канала и увлекается потоком654217 Формула изобретения 3 7 3 Составитель А, Нефедоведактор Н, Хубларова Техред А. Камышникова Корректор Т. Добровольская аз 181/11 Изд.218 Тираж 779 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 биография, пр. Сапунова,жижи, выходящей через отверстия трубы 12, в сторону поперечного канала 3. Оседания навоза на днище канала и его разжижения жижей практически не происходит, так как куски навоза не деформируются, 5 проходя через широкие зазоры между планками, имеющими закругленные кромки, и, падая с небольшой высоты, не утопают. На решетке 4 происходит отделение жижи от твердой фракции навоза, при этом послед няя щетками б барабана 5 сбрасывается в канал 3, а жижа из отстойника 7 нагнетается насосом 10 по трубе 9 и трубопроводу 11 в трубу 12 и используется для смыва поступающего в канал навоза. 15Благодаря такому выполнению устройства уменьшается травмирование конечностей животных, а также ускоряется удаление навоза из канала и отделение от него жижи перед сбросом в поперечный канал. 20 Устройство для содержания животных, преимущественно свиней, включающее пол, выполненный в виде параллельно расположенных относительно одна другой с зазором планок, закрепленных над навозным каналом, отличающееся тем, что, с целью уменьшения травмирования конечностей животных, ширина зазора между планками выполнена больше ширины дистального края конечностей животных, а глубина канала меньше длины их пястной кости, причем кромки упомянутых планок закруглены.Источники информации,принятые во внимание при экспертизе 1. Практика механизации животноводства. Передовой опыт колхозов и совхозов Северо-Западного района РСФСР. М., Колос, 1973, с. 190, рис. 72.
