Способ возведения здания, сооружения

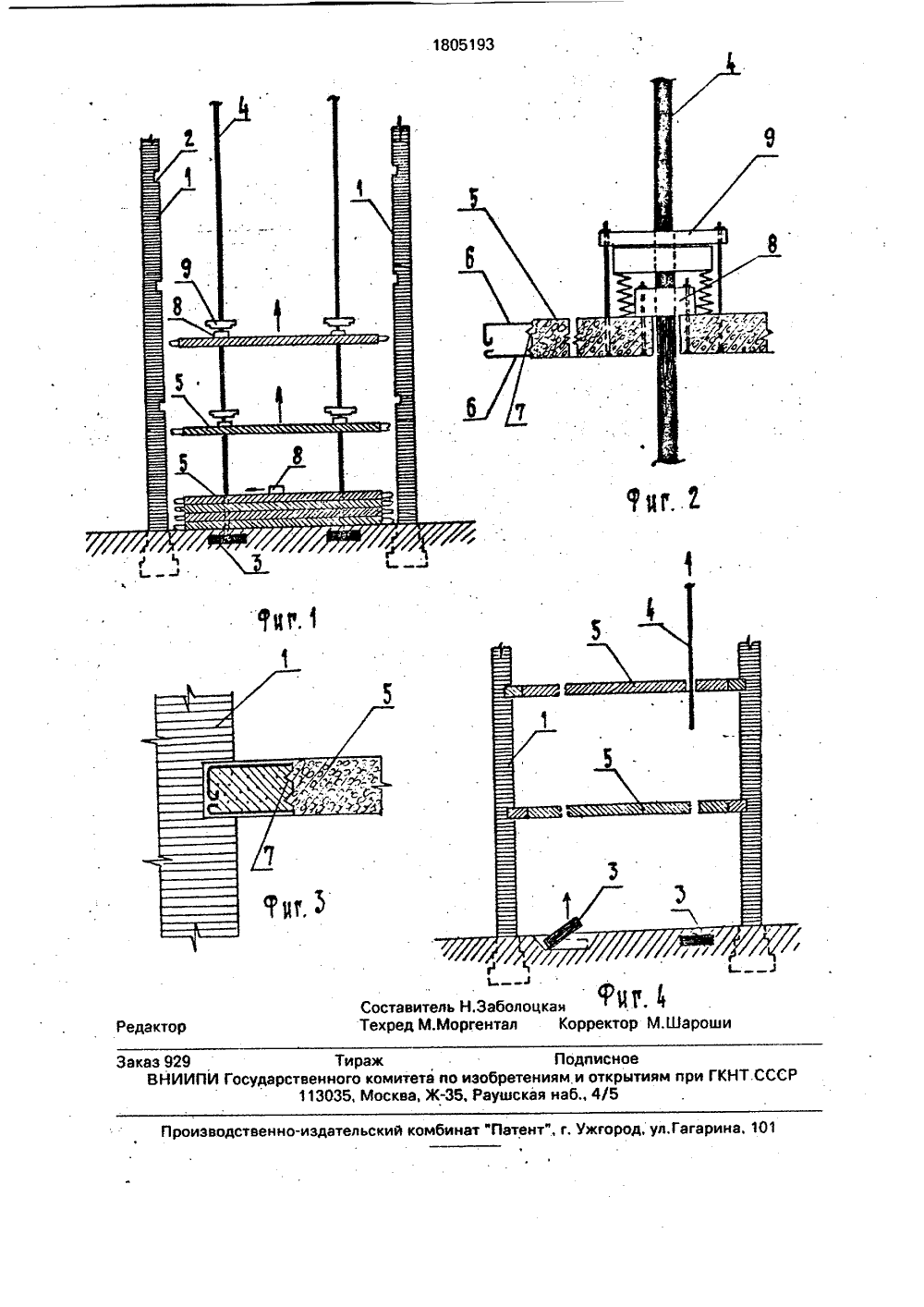

СООЭ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 93 А 1)5 Е 04621 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ИСАНИЕ ИЗОБРЕТЕНИЯ ВТОРСКОМУ ЕТЕЛЬСТВУ бретение относится тности к возведению методом подъема ыть использовано и ий с несущими стена ьном ремонте мног которых производит при остающихся сте Изо ву, в час женийможет б ве здан капитал ний, вк строительст зданий,соору перекрытий и и строительст ми, а также при оэтажных зда я замена пере нах. ггии Целью заявляе ется расширение при строительстве заранее возведенн снижение строителмого и област бескар ми не зобретения явля- и использования касных зданий с сущими стенами, атрат. ных На фиг, 1 из здания; на фиг, 2 тов в процессе и вание соедине ображена - соедин ия плит схема возведения ение всех элемена фиг. 3 - образо.перекрытия со(56) 1, Авторское свидетельство СССР М 625002, кл. Е 04 В 1/35, 1976.2. Авторское свидетельство СССР М 1544928, кл; Е 04 0 21/14, 1988.(57) Использование: в строительстве методом подъема перекрытий, Сущность изобретения: в предварительно возведенных или остающихся после разборки перекрытий несущих стенах выполняют на уровне междуэтажнцх перекрытий горизонтальные , штрабы. В пространстве, образованном стенами, устанавливают на временных фундаментах инветарные стойки и изготавливают на земле пакет плит перекрытий с зазорами относительно стоек и стен. Кромки плит выполняют с отогнутыми арматурными выпусками, длина которых больше ширины зазора между плитой и стеной. На верхней плите перед подъемом устанавливают и закрепляют в обхват стоек инвентарные разьемные воротники с клиновидными элементами, взаимодействующими со стойками, и шаговые подъемники с клиновиднцми захватами и упругими опорами, осуществляют дискретный подъем плиты по. стойкам, последовательно включая в процесс подъема оставшиеся плиты. После выведения плит на проектные отметки арматурные выпуски разгибают, заводят в штрабц и зазоры бетонируют с образованием штраб, а инвентарные приспособления для подъема удаляют, 4 ил. стеной; на фиг. 4 - схема удаления инвентарных приспособлений..Способ возведения здания (сооружения) осуществляется следующим образом.Несущие стены 1, например. из моно- . ф литного бетона возводят с горизонтальны- О ми штрабами 2, на уровне междуэтажных (ф,) перекрытий. При капитальном ремонте или реконструкции кирпичных зданий штрабы 2 выполняют в несущих стенах 1 в процессе разборки перекрытий и перегородок.На земле устраивают временные фундаменты 3, к которым крепят инвентарныестойки 4; например стальные широкополочные двутавры. На подготовленном основании изготавливают пакет плит перекрытий 5 с зазорами относительно стоек 4 и стен 1, Кромки плит 5 выполняют с отогнутыми стальными арматурными выпусками б. сво.бодная длина которых больше величины зазора между плитой и стеной, и с горизонтальными шпоночными выступами 7.Перед подъемом верхней плиты пакета перекрытий на ней устанавливают и закреп ляют в обхват стоек инвентарные разъемные воротники 8 с клиновидными элементами и шаговые подъемники 9 с упругими опорами и клиновидными захватами, 10Затем подъемники 9 подключают к системе обеспечения равномерности подъема и начинают подъем плиты., Благодаря наличию в подъемнике 9 клиновидных захватов и упругих опор, а в воротнике 8 - клиновидных элементов, взаимодействующих со стойкой, подъем осуществляется циклично с попеременным самоэаклиниванием и саморасклиниванием их на стойке. В процессе 20 подъема верхней плиты перекрытия по до. стижении ею высоты 2-2,5 м над пакетом - остающихся плит 5 на верхней из них устанавливают очередной комплект инвентарных воротников и подъемников и начинают 25 подъем этой плиты аналогичным путем, вво 45 50 стенами, Это позволяет использовать способ не только при возведении новых зданий, но и при капитальном ремонте и реставрации, в частности, исторических зданий, .в которых недопустимо какое-либо изменение внутреннего архитектурно-планировочного решения.Все вспомогательные конструкции, участвующие в процессе подьема перекрытий дя последовательно в этот процесс все оставшиеся плиты перекрытий.По достижении всеми плитами проектных отметок подъемники удаляют, арматурные стержни 6 разгибают и вводят в 30 штрабы, после чего зазорымежду кромками плит перекрытий и стенами бетонируют с заполнением штраб: После приобретения образованными таким образом упорнымиучастками плит расчетной прочности стойки 35 4 и фундаменты 3 удаляют, Отверстия в плитах перекрытий после извлечения инвентарных стоек заделывают,Способ позвОляет создавать здания (сооружения) методом подъема с перекрытия ми без промежуточных опор, ограничиваясь только концевыми, что обеспечивает целостность архитектурного и эксплуатационного объема помещений между несущими(стойки и фундаменты под них, разьемные воротники и др.), являются инвентарными, что позволяет использовать их наряду с подъемниками многократно, снижая тем самым затраты на строительство.При капитальном ремонте, в том числе и при реставрации, заявляемый способ позволяет в полной мере использовать несущую способность ранее возведенных стен и фундаментов.Формула изобретения 1, Способ возведения здания, сооружения методом подъема перекрытий, включающий установку стоек, изготовление на земле пакета плит перекрытий, установку на верхйей плите посредством упругих опор шаговых подъемников с клиновидными захватами, дискретный подъем плиты с помощью клиновидных элементов, взаимодействующих со стойками, и последовательное включение в процессе подъемаоставшихся плит перекрытий с установкой на каждой и них очередного комплекта подьемников, о т л и ч а ю щ и й с я тем, что, с целью расширения области использования за счет обеспечения возможности использования при строительстве бескаркасных зданий с заранее возведенными несущими стенами, снижения строительных затрат, стойки выполняют инвентарными, и устанавливают их на вре-. менных фундаментах в пространстве между стенами, в которых на отметках междуэтажных перекрытий выполняют горизонтальные штрабы, плиты перекрытий изготавливают с выпущенными из кромок отогнутыми арматурными стержнями, свободная длина которых больше расстояния от кромки до стены, клиновидные элементы размещают в инвентарных разъемных воротниках, которые закрепляют на каждой плите перед ее подъемом, по выведении плит в проектное положение арматурные стержни разгибают, заводят в штрабы и бетонируют зазоры между кромками плит и стенами с заполнением штраб, а после достижения бетоном заданной прочности инвентарные воротники, стойки и временные фундаменты удаляют.2,Способпоп.1,отличающийся тем, что вертикальные поверхности кромок плит перекрытий выполняют с горизонтальными,шпонками,актор Заказ 929 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ. СССР 113035, Москва, Ж, Раушская наб 4/5 01 иэводственно-издательский комбинат "Патент", г, Ужгород, ул.Гага
