Способ сепарации сыпучих материалов

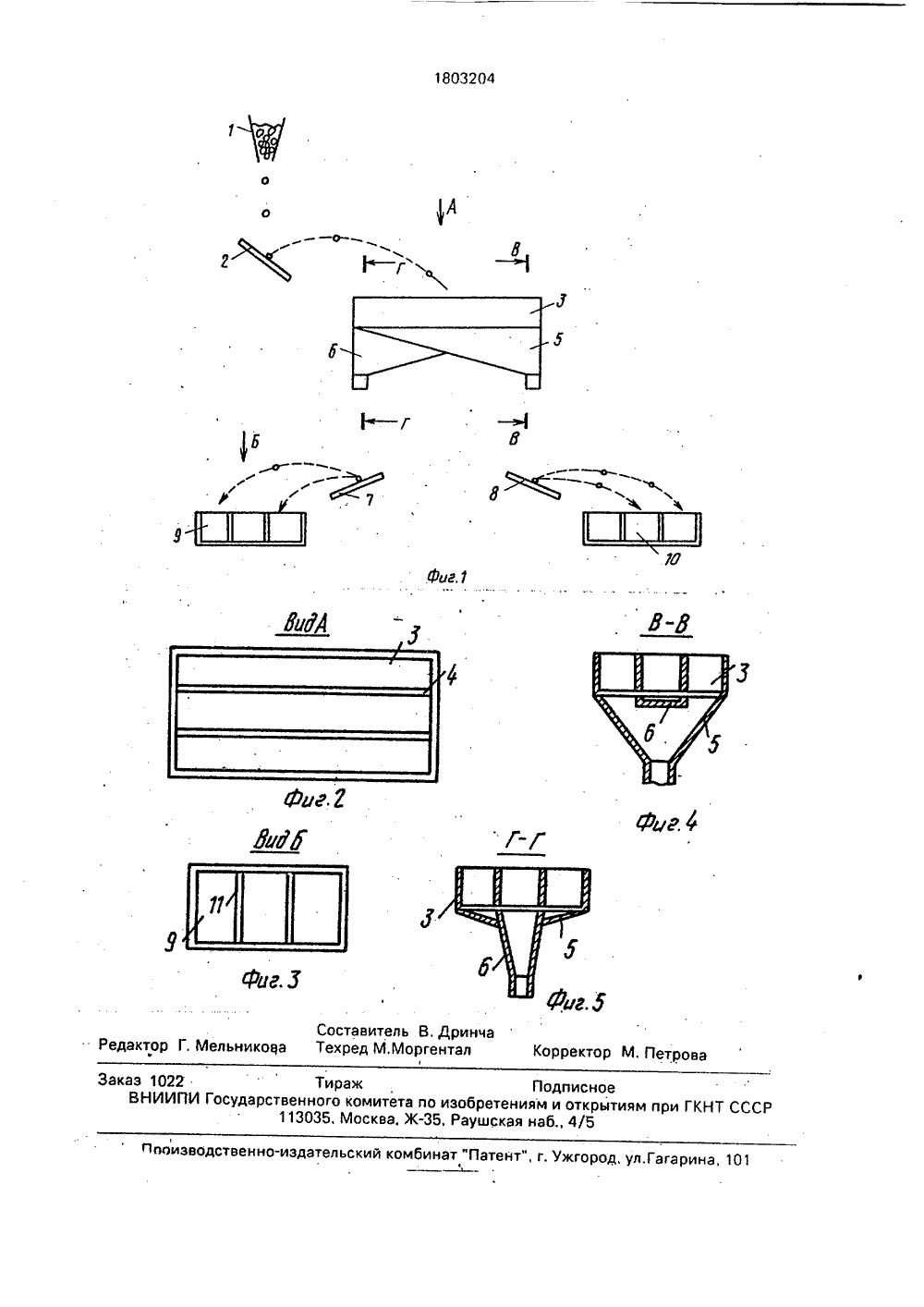

)5 В 07 В 13/О ГОСУДАРСТВЕННОЕ ПАТЕНТВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ТЕНИ Е ИЗОБ ПИСАН АВТОРСКОМ ИДЕТЕЛЬСТВ СЪПУЧ тельский зяйства скин и Е. И, Кучер знев "Сепарация ко-механических с, 84. жухов емян ий и др. М Го(21 4908117/03(72) В. М. Дринча, В. И. Ани (56) Л. М, Заика, Г. Е. Ма семян по комплексу физи свойств". М., "Колос", 1978И. Н,Воронов, И. Е. К "Очистка и сортирование сиздат", 1959, с, 582. Изобретение относится к разделению "трудноразделимых сыпучих материалов иможет быть использовано в сельском хозяйстве, горнорудной, химической промышленности и промышленности Строительных материалов.Целью изобретения является повышениЕ эффективности процесса сепарации.Устройство для реализации способа . схематично представлено на чертеже, нафиг. 1 - вид спереди; на фиг. 2 - то же, но вид А; на фиг, 3 - то же, но вид.Б; на фиг, 4 - сечение В - В; на фиг, 5 - сечение Г - Г,Устройство для,реализации способа содержит загрузочный бункер 1, под которым расположена отражательная пластина 2, Под пластиной 2 установлен приемник продуктов разделения 3 с продольными перегородками 4, Приемник 3 соединен с коробами 5 и 6. Короб,б предназначен для сбора сферических частиц, а короб 5 - для сбОра несферических частиц. Под коробами 5 и 6 расположены соответственно отражательные пластины 7 и 8. Под пластинами 7 и 8 расположены приемники 9 и 10 с попереч;, . ными пере ородками 11.(54) СПОСОБ С АЦИИ ИХ МАТЕРИАЛОВ(57) Использование: для разделения трудно- разделимых сыпучих материалов в сельском хозяйстве, горнорудной, химической промышленности и промышленности строительных материалов, Сущность изобретения; исходный материал перед подачей на отражательную плоскость разделяют на фракции по признаку сферичности, после чего каждую полученную фракцию материала подают на отражательную плоскость независимо друг от друга. 5 ил,Способ реализуется в устройстве следующим образомИсходный сыпучий материал иэ загрузочного бункера 1 поштучно подают на отражательную пластину 2. Частицы, попадая Б в приемник 3, разделяются по признаку сферичности, Несферическое частицы попада- а ют в короб 5, а сферические в короб 6.Частицы из коробов 5 и 6 попадают на отражательные пластины 7 и 8, и в приемники 9 и 10 с поперечными перегородками 11, При этом частицы разделяются по упругости, Например, при разделении семян гороха на две фракции в процентном соотношении: 1-я фракция - 20) (сферические частицы) и 2-я фракция - 800/ (менее сферические частицы или несферические), после этого каждую фракцию разделяли на отражательных плоскостях.Результаты сепарации семян гороха по способу, выбранному за прототип (исходный материал, поштучно подают на отражательную плоскость и собирают продукты разделения), приведены в таблице 1.1803204 са сепарации за счет предварительного разделения исходного материала по признакусферичности и подачи каждой фракции наотражательную пластину,Т а б л и ц а 1 Эффективность разделения исходного материала по прототипу(без разделения по призна; ку сферичности)- материал, полученныи в приемни- номера приемников продуктов р продуктов разделениеления. а 2 Эффективность разделения и о материала и вляемому способу Результаты сепарации семян гороха по заявляемому способу (включающему пред-, варительное разделение материала по признаку сферичности) приведены в таблице 2, .Анализ сравнения таблиц показывает, 5 что выход семян, соответствующих 1-му классу стандарта, при предварительном разделении исходного материала по признаку сферичности составляет приблизительно б(из условия всхожести семян не "0 менее - 95 по ГОСТ), В прототипе семена 1-го класса стандарта не были получены. Результаты сравнения также показывают, что использование заявляемого способа позволяет увеличить массу 1000 семян в соед нем на 9 - 10 ф 4. Увеличение массы 1000 семян происходит в тех же фракциях, что и увеличение всхожести семян.Применение предлагаемого способа позволяет повысить эффективность процес Формула изобретения Способ сепарации сыпучих материалов, включающий разделение материала по упругим свойствам путем поштучной подачи частиц на отражательную плоскость и сбор продуктов разделения, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности процесса сепарации за счет увеличения полноты выделения менее упругих частиц, исходный материал перед его подачей на отражательную плоскость разделяют на фракции по признаку сферичности, при этом каждую фракцию подают на отражательную плоскость независимо друг от друга.Заказ 1022 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035. Москва, Ж, Раушская наб 4/5 г 1 поизводстве
