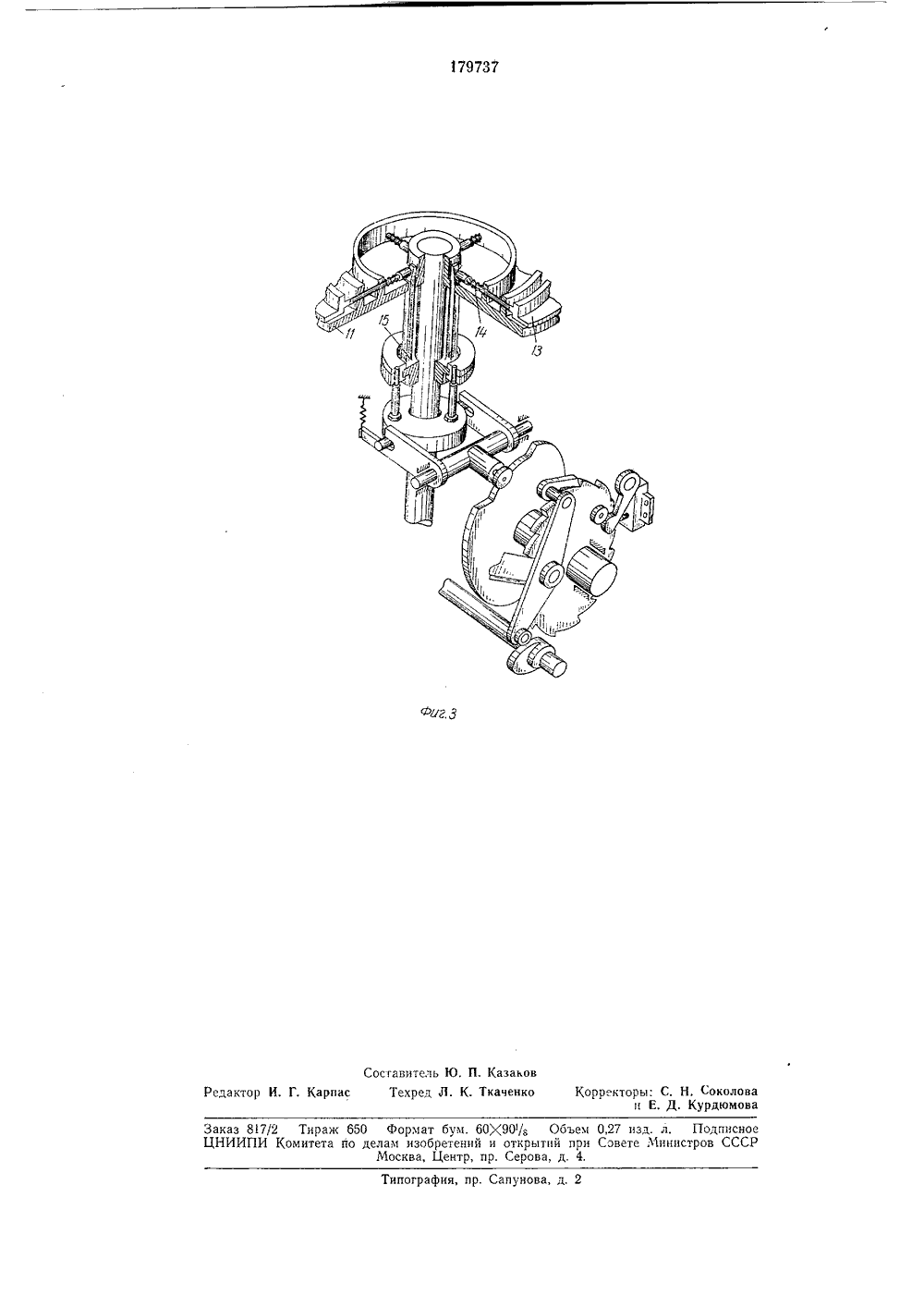

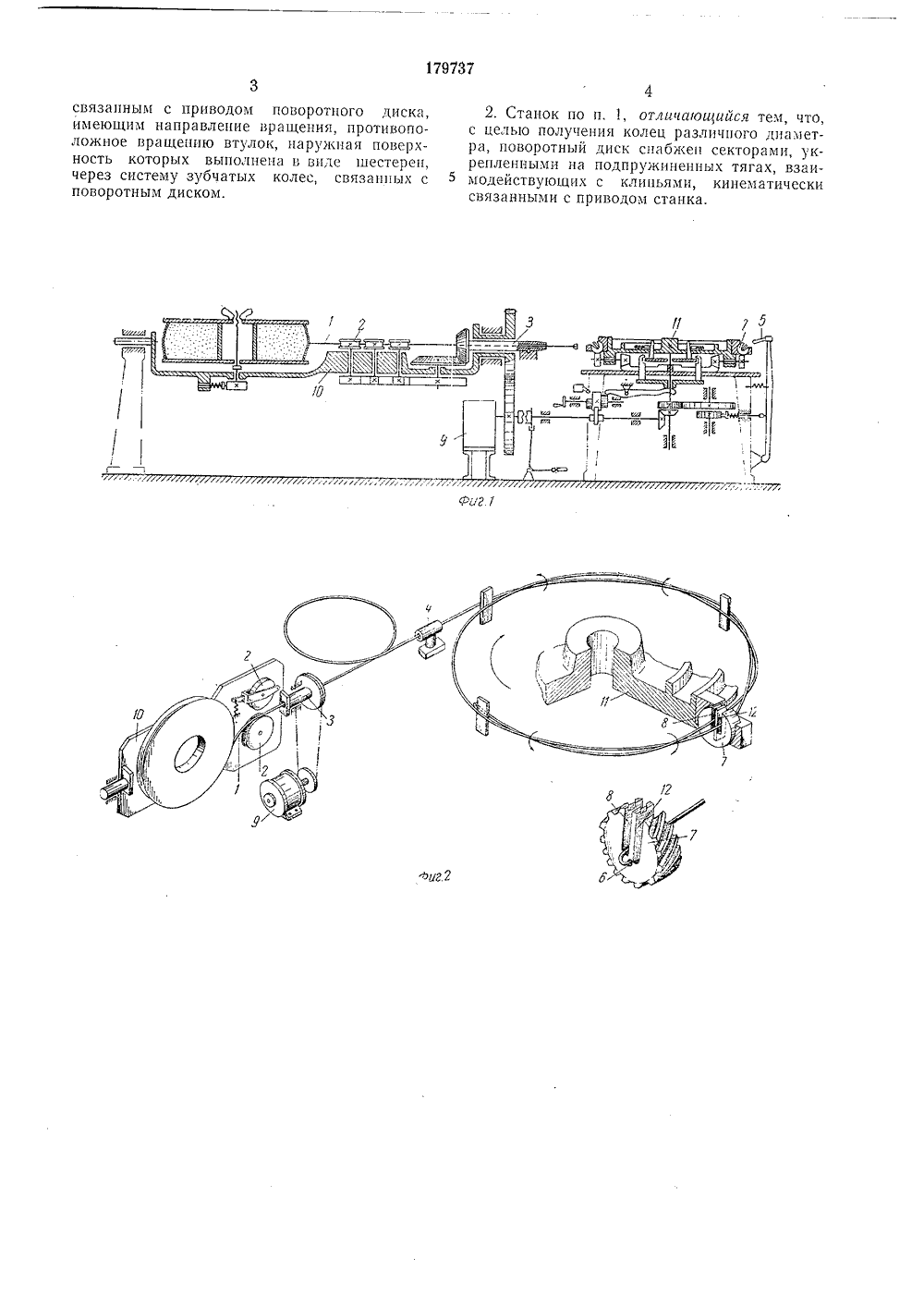

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликЗависимое от авт, свидетельства ЪЪ 7 д,Заявлено 02,Х 11,1963 (Ю 868416/25-2с присоединением заявки М 1 ПК В 211 ПриоритетОпубликовано 28,11,1966, Бюллетень М 6Дата опубликования описания 14.17.1966 Комитет по делам изобретеиий и открыти при Совете Мииистрав СССР. Н. Мешалин и Б, И. Лап аявитело.1 ИОТБО ТАНОК ДЛЯ ИЗГОТОВЛЕНИЯ ВИТЫХ КОЛ ИЗ ПРОВОЛОКИВместе со столом 10 вращается бунт с проволокой, и при вращении диска 11 происходит впнтоыскручивание проволоки. Прн первом ооороте диска проволока укладывается в левые пазы 8 второй, третьей и четвертой втулок 7. Во время второго оборота диска проволока укладывается в правые пазы 12 всех втлокДалее процесс формообразования осущест вляется чередованием укладки проволоки влевые и правые пазы втулок 7. По окончании свивки кольца снимаются с втулок 7.Для получения колец различного диаметраповоротный диск 11 снабжен секторами 13, укрепленными на подпружиненных тягах 14, Тяги взаимодействуют с к;пшьямн 15, кннематически связаннымн с приводом станка. 1. Станок для изготовления витых колец из проволоки, включающий поворотный диск, в котором размещены вращающиеся втулки с пазами для укладки проволоки, механизм подачи проволоки, отличающийся тем, что, с целью упрощения конструкции станка н повышения надежности в работе, а также снятия напряжений в готовых кольцах, механизм подачи проволоки установлен на поворотном столе, снабженном приводом, кинематнческн Известен станок для изготовления из проволоки витых колец к автопокрышкам, Станок снабжен поворотным диском формообразования кольца и специальными втулками, которые, взаимодействуя с направляющей втулкой, обеспечивают винтовое скручивание проволоки в процессе изготовления кольца.Предложенный станок конструктивно выполнен проще и более надежен в работе, а для снятия напряжений в готовых кольцах снабжен устройством для скручивания проволоки перед формообразованием колец.Для получения колец различного диаметра поворотный диск снабжен секторами, укрепленными на подпружиненных тягах.На фиг. 1 изображена кинематическая схема станка; на фиг. 2 - принципиальная схема скручивания проволоки; на фиг. 3 - схема крепления секторов.Конец проволоки 1 протягивается между приводными роликами 2 во втулку 3, делается петля, обеспечивающая свободную подачу проволоки, далее через направляющую втулку 4 и отверстия поводков 5 и вставляется в отверстие 6 втулки 7 для закрепления, предварительно пройдя через левый паз 8 этой втулки. От электродвигателя 9 через систему шестерен вращение передается поворотному столу 10 и поворотному диску 11 формообразования кольца,Предмет изобретени179737 Рй 2 / связанным с приводом поворотного диска, имеющим направление вращения, противоположное вращению втулок, наружная поверхность которых выполнена в виде шестерен, через систему зубчатых колес, связанных с поворотным диском. 2. Станок по п. 1, отличающийся тем, что, с целью получения колец различного диаметра, поворотный диск снабжен секторами, укрепленными на подпружиненных тягах, взаимодействующих с клиньями, кинематически связанными с приводом станка.акт ипография, пр. Сапунова, д. аказ 817/2 Тираж 650 Формат бум. 60 К 90/з Объем 0,27 изд. л. Подписи ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Центр, пр. Серова, д. 4.
