Уплотнение электрода в своде дуговой электропечи
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

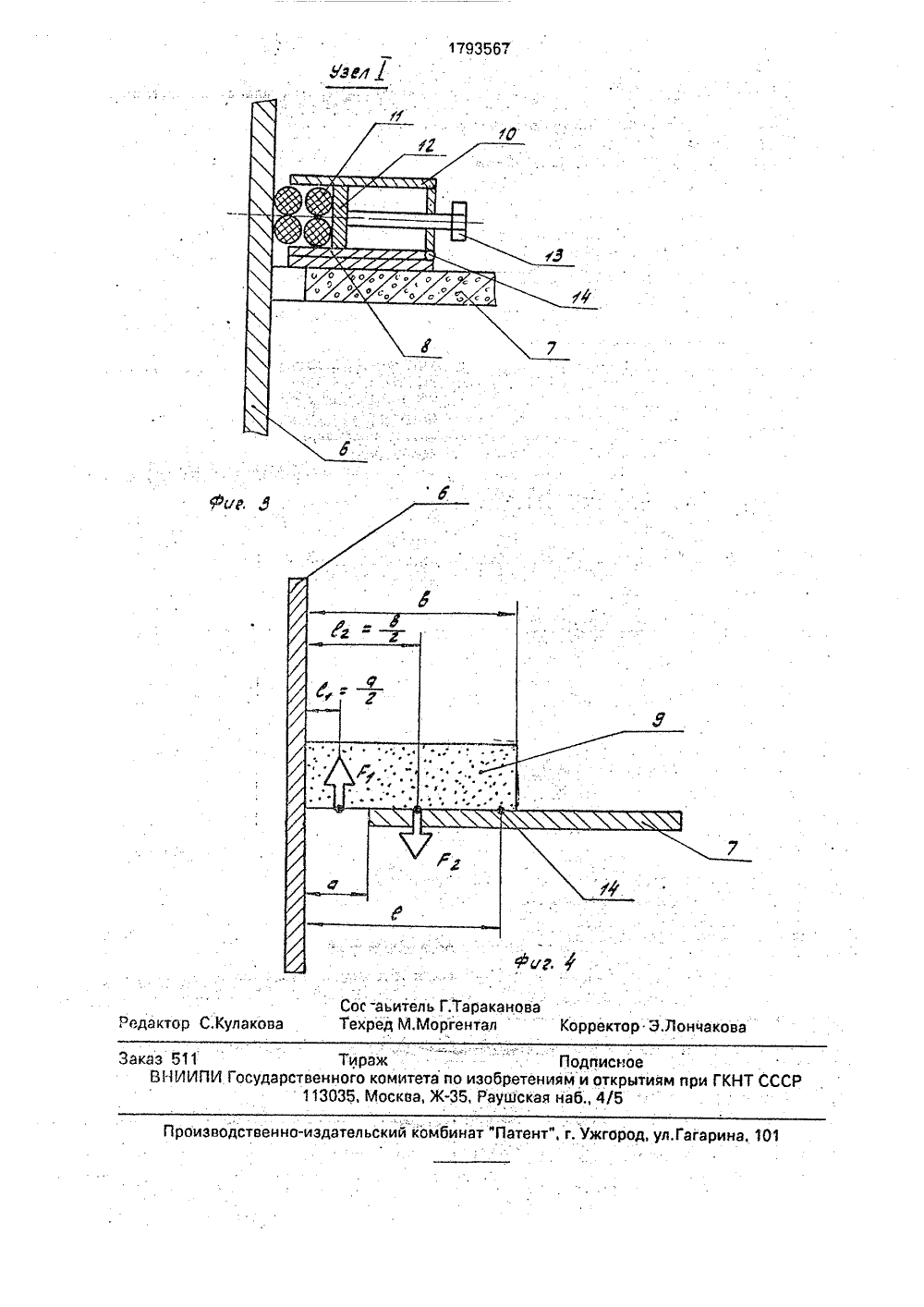

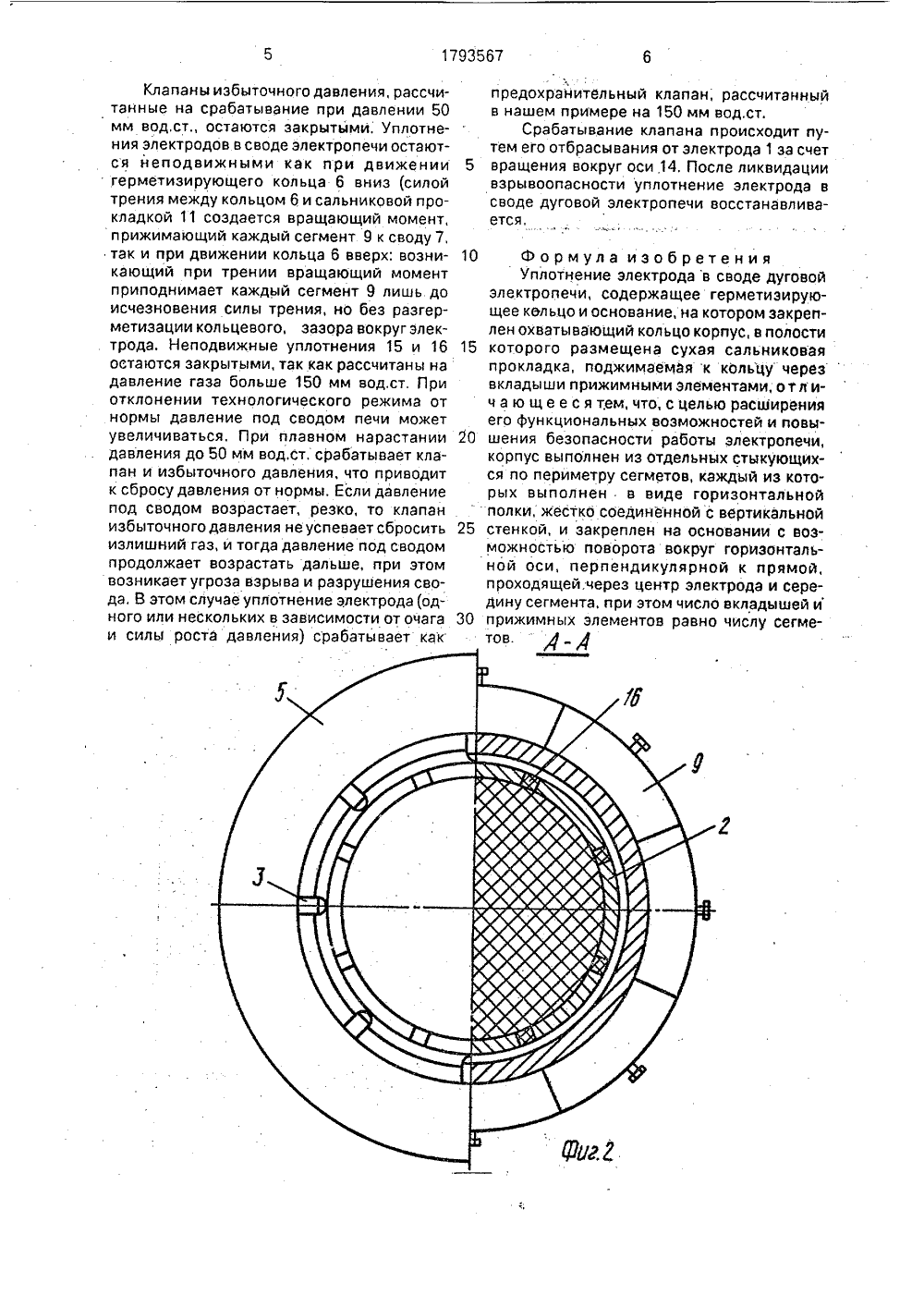

(71) Всесо)оэнцй научно-исследовательскийпроектно-конструкторский и технологический институт электротермического оборудования(56) 1. Рысс М.А. Производство ферросплавов, М.: Металлургия, 1967, с, 76,2, Авторское свидетельство СССРЪ 184907, кл, Р 27 Р 1/02, 1963,6 д ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(57) Существо изобретения: уплотнение содержит герметизирующее кольцо 6 и основание, на котором закреплен охватывающий кольцо корпус 10, в полости которого размещена сухая сальниковая прокладка 11, корпус 10 выполнен из отдельнь)х сементов, закрепленных на основании 8 на горизонтальных осях 14 и снабженных вкладышами 12 и прижимными элементами 13, установленнь)ми снаружи сальниковой прокладки 11, 4 ил.1793567 Сос -аьитель Г,Тарак Техред М.Морге нтал едактор С;Кула орректор Э.Лончакова изводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 каз 511 Тираж: Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб;, 4/5Клапаны избыточного давления, рассчитанные на срабатывание при давлении 50 мм вод,ст., остаются закрытыми. Уплотнения электродов в своде электропечи остаются неподвижными как при движении герметизирующего кольца 6 вниз (силой трения между кольцом 6 и сальниковой прокладкой 11 создается вращающий момент, прижимающий каждый сегмент 9 к своду 7, так и при движении кольца 6 вверх; возникающий при трении вращающий момент приподнимает каждый сегмент 9 лишь до исчезновения силы трения, но без разгерметизации кольцевого, зазора вокруг электрода. Неподвижные уплотнения 15 и 16 остаются закрытыми, так как рассчитаны на давление газа больше 150 мм вод,ст, При отклонении технологического режима от нормы давление под сводом печи может увеличиваться, При плавном нарастании давления до 50 мм вод,ст, срабатывает клапан и избыточного давления, что приводит к сбросу давления от нормы. Если давление под сводом возрастает, резко, то клапан избыточного давления не успевает сбросить излишний газ, и тогда давление под сводом продолжает возрастать дальше, при этом возникает угроза взрыва и разрушения свода. В этом случае уплотнение электрода (одного или нескольких в зависимости от очага и силы роста давления) срабатывает как предохрайительный клапан, рассчитанныйв нашем примере на 150 мм вод.ст,Срабатывание клапана происходит путем его отбрасывания от электрода 1 за счет5 вращения вокруг оси 14, После ликвидациивзрывоопасности уплотнение электрода всводе дуговой электропечи восстанавливается,10 Формула изобретенияУплотнение электрода в своде дуговойэлектропечи, содержащее герметизирующее кольцо и основание, на котором закреплен охватывающий кольцо корпус, в полости 15 которого размещена сухая сальниковаяпрокладка, поджимаемая к кольцу через вкладыши прижимными элементами; отлич а ю щ е е с я тем, что, с целью расширения его функциональных воэможностей и повы шения безопасности работы электропечи,корпус выполнен из отдельных стыкующихся по периметру сегметов, каждый из которых выполнен в виде горизонтальной полки, жестко соединенной с вертикальной 25 стенкой, и закреплен на основании с возможностью поворота вокруг горизонтальной оси, перпендикулярной к прямой, проходящей. через центр электрода и середину сегмента, при этом число вкладышей и 30 прижимных элементов равно числу сегметов.
СмотретьЗаявка
4859607, 17.08.1990
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ПРОЕКТНО КОНСТРУКТОРСКИЙ И ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ЭЛЕКТРОТЕРМИЧЕСКОГО ОБОРУДОВАНИЯ
ЛЫКОВ АНАТОЛИЙ ГЕОРГИЕВИЧ, ЛУНИН АЛЕКСАНДР ГЕОРГИЕВИЧ, КУРЛЫКИН ВЛАДИМИР НИКОЛАЕВИЧ, РОЗЕНБЕРГ ВЛАДИМИР ЛЬВОВИЧ, ТЕЛЕШЕВ КАЙСАР ЖУМАХАНОВИЧ, БУЛГАКОВ ВАЛЕРИЙ ЕФИМОВИЧ, ЧЕРНОВ АНАТОЛИЙ ГЕОРГИЕВИЧ
МПК / Метки
МПК: H05B 7/12
Метки: дуговой, своде, уплотнение, электрода, электропечи
Опубликовано: 07.02.1993
Код ссылки
<a href="https://patents.su/3-1793567-uplotnenie-ehlektroda-v-svode-dugovojj-ehlektropechi.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнение электрода в своде дуговой электропечи</a>
