Установка для испытания материалов на прочность и ползучесть

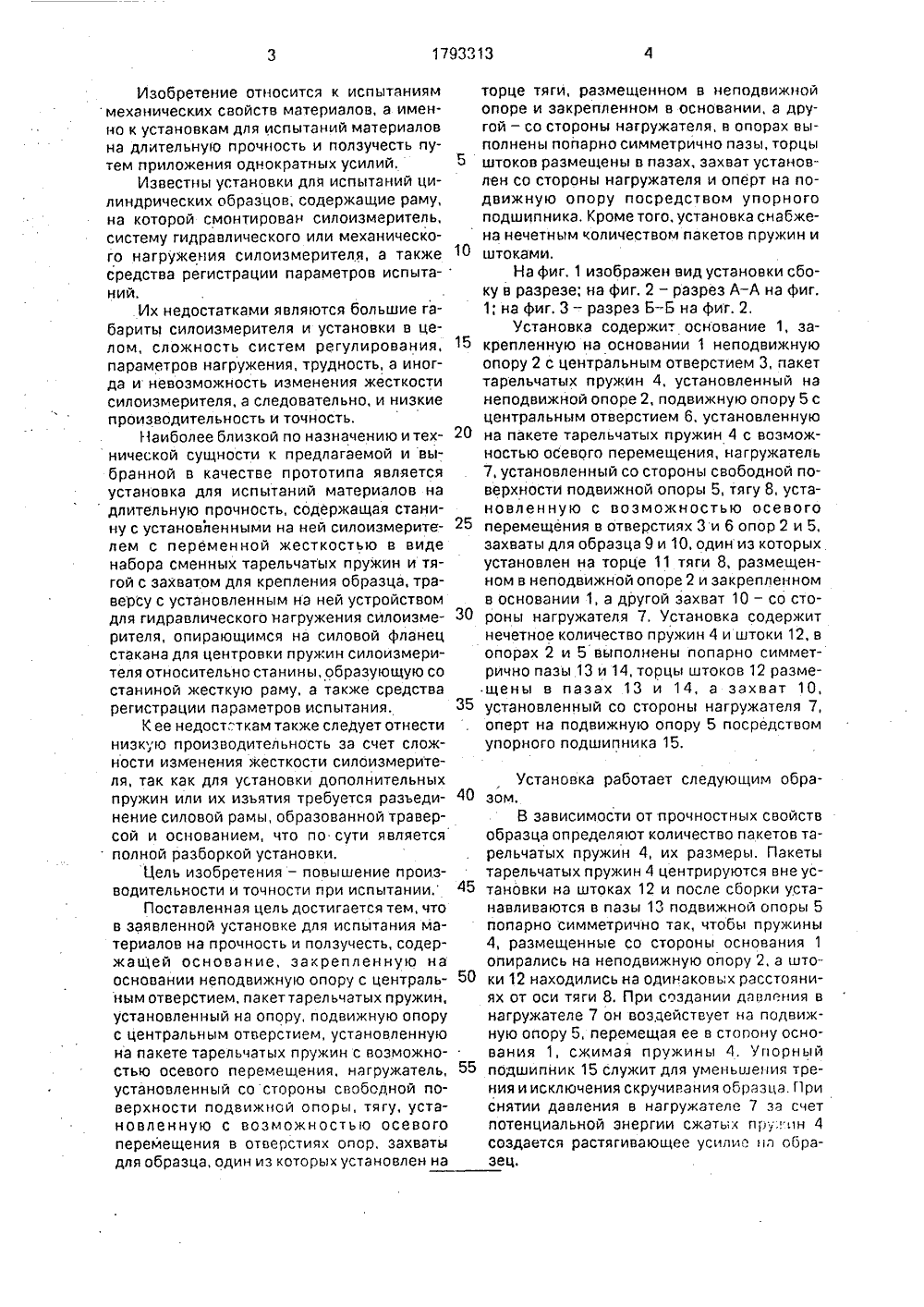

5 001 ИЗ/08 ия - повышености при иоснование5 опоры с6 соответсжин 4 изаыполнены иены торцыружинамиозможйос тельности и 1 оч новка содержит 2 и подвижную отверстиями 3 и тарельчатых пру опорах 2 и 5 в которых размещ детыми на них и новлена с в перемещения, 3 4 СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК ЮЕ ПАТЕНТНОЕССР иь. Н.Е, ЖуковскогоИзобретение относится к испытаниям механических свойств материалов, а именно к установкам для испытаний материалов на длительную прочность и ползучесть путем приложения однократных усилий. 5Известны установки для испытаний цилиндрических образцов, содержащие раму, на которой смонтирован силоизмеритель, систему гидравлического или механического нагружения силоиэмерителя, а также средства регистрации параметров испытаний.Их недостатками являются большие габариты силоизмерителя и установки в целом, сложность систем регулирования, 15 параметров нагружения, трудность, а иногда и невозможность изменения жесткости силоиэмерителя,а следовательно, и низкие производительность и точность.Наиболее близкой по назначению и тех нической сущности к предлагаемой и выбранной в качестве прототипа является установка для испытаний материалов надлительную прочность, содержащая станину с установленными на ней силоизмерите лем с переменной жесткостью в виде набора сменных тарельчатых пружин и тягой с захватом для крепления образца, траверсу с установленным на ней устройством для гидравлического нагружения силоизме рителя, опирающимся на силовой фланец стакана для центровки пружин силоизмерителя относительно станины, образующую со станиной жесткую раму, а также средства регистрации параметров испытания, 35К ее недост,".ткам также следует отнести низкую производительность эа счет сложности изменения жесткости силоизмерителя, так как для установки дополнительных пружин или их изъятия требуется разъеди нение силовой рамы, образованной траверсой и основанием, что по сути является полной разборкой установки.Цель изобретения - повышение производительности и точности при испытании, 45Поставленная цель достигается тем, чтов заявленной установке для испытания материалов на прочность и полэучесть, содержащей основание, закрепленную на основании неподвижную опору с централь ным отверетием, пакеттарельчатых пружин, установленный на опору, подвижную опору с центральным отверстием, установленную на пакете тарельчатых пружин с возможностью осевого перемещения, нагружатель, 55 установленный со стороны свободной поверхности подвижной опоры, тягу, установленную с возможностью осевого перемещения в отверстиях опор, захваты для образца, один из которых установлен на торце тяги, размещенном в неподвижной опоре и закрепленном в основании, а другой - со стороны нагружателя, в опорах выполнены попарно симметрично пазы, торцы штоков размещены в пазах, захват установлен со стороны нагружателя и оперт на подвижную опору посредством упорного подшипника, Кроме того, установка снабжена нечетным количеством пакетов прукин и штоками.На фиг, 1 изображен вид установки сбоку в разрезе; на фиг. 2 - разрез А-А на фиг, 1; на фиг, 3 - разрез Б-Б на фиг. 2,Установка содержит основание 1, закрепленную на основании 1 неподвижную опору 2 с центральным отверстием 3, пакет тарельчатых пружин 4, установленный на неподвижной опоре 2, подвижную опору 5 с центральным отверстием 6, установленную на пакете тарельчатых пружин 4 с воэможностью оСевого перемещения, нагружатель 7, установленный со стороны свободной поверхности подвижной опоры 5, тягу 8, установленную с возможностью осевого перемещения в отверстиях 3 и 6 опор 2 и 5, захваты для образца 9 и 10, один иэ которых установлен на торце 11 тяги 8, размещенном в неподвижной опоре 2 и закрепленном в основании 1, а другой захват 10 - со стороны нагружателя 7, Установка содержит нечетное количество пружин 4 и штоки 12, в опорах 2 и 5 выполнены попарно симметрично пазы 13 и 14, торцы штоков 12 размещены в пазах 13 и 14, а захват 10, установленный со стороны нагружателя 7, оперт на подвижную опору 5 посредством упорного подши и ни ка 15. Установка работает следующим образом,В зависимости от прочностных свойств образца определяют количество пакетов тарельчатых пружин 4, их размеры. Пакеты тарельчатых пружин 4 центрируются вне установки на штоках 12 и после сборки устанавливаются в пазы 13 подвижной опоры 5 попарно симметрично так, чтобы пружины 4, размещенные со стороны основания 1 опирались на неподвижную опору 2, а штоки 12 находились на одинаковь;х расстояниях от оси тяги 8. При создании давления в нагружателе 7 он воздействует на подвикную опору 5, перемещая ее в стопону основания 1, сжимая пружины 4. Упорный подшипник 15 служит для уменьшения трения и исключения скручивания образца. Г 1 ри снятии давления в нагружателе 7 за счет потенциальной энергии сжатых пругпн 4 создается растягивающее усилие нл образец,1793313 Формула изобретения ФИ 8.,Швыркогентал Составитель Н ваРедактор М.Стрельникова Техред М.Мор Корректор З.Садко Заказ 499 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 Плепно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 роиз Установка для испытания материалов на прочность и ползучесть. содержащая основание, закрепленную нэ основании 5 неподвижную опору с центральным отверстием, пакет тарельчатых пружин, установлен.ных на опоре; подвижную опору с центральным отверстием, установленную н пакет тарельчэтых пружин с возможно с ью осевого перемещения, нагружатель, установленньй со стороны свободной по- в рхности подвижной опоры, тягу, установл нную с возможностью осевого15 перемещения в отверстия опор, захваты для образца, один из которых установлен на торце тяги, размещенном в неподвижной опоре и закрепленном в основании, а другой - со стороны нагружателя, о т л и ч а ющ а я с я тем, что, с целью повышения производительности и точности при испытании, она снабжена нечетным количеством пакетов пружин и штоками, в опорах выполнены попарно симметрично пазы, торцы штоков размещены в пазах, а захват. установленный со стороны нагружателя, оперт на подвижную опору посредством упорного подшипника
