Генератор дискретных ортогональных функций

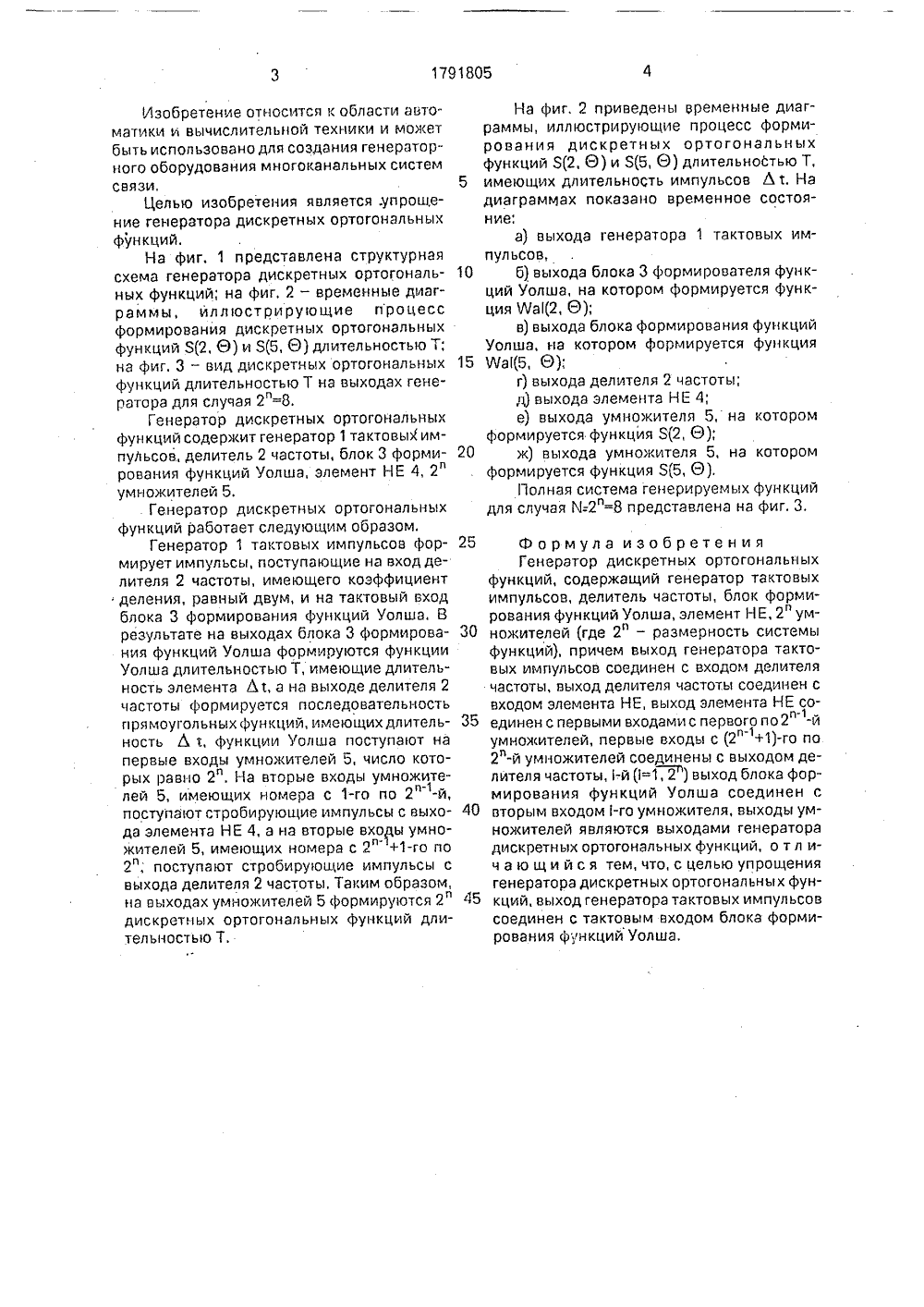

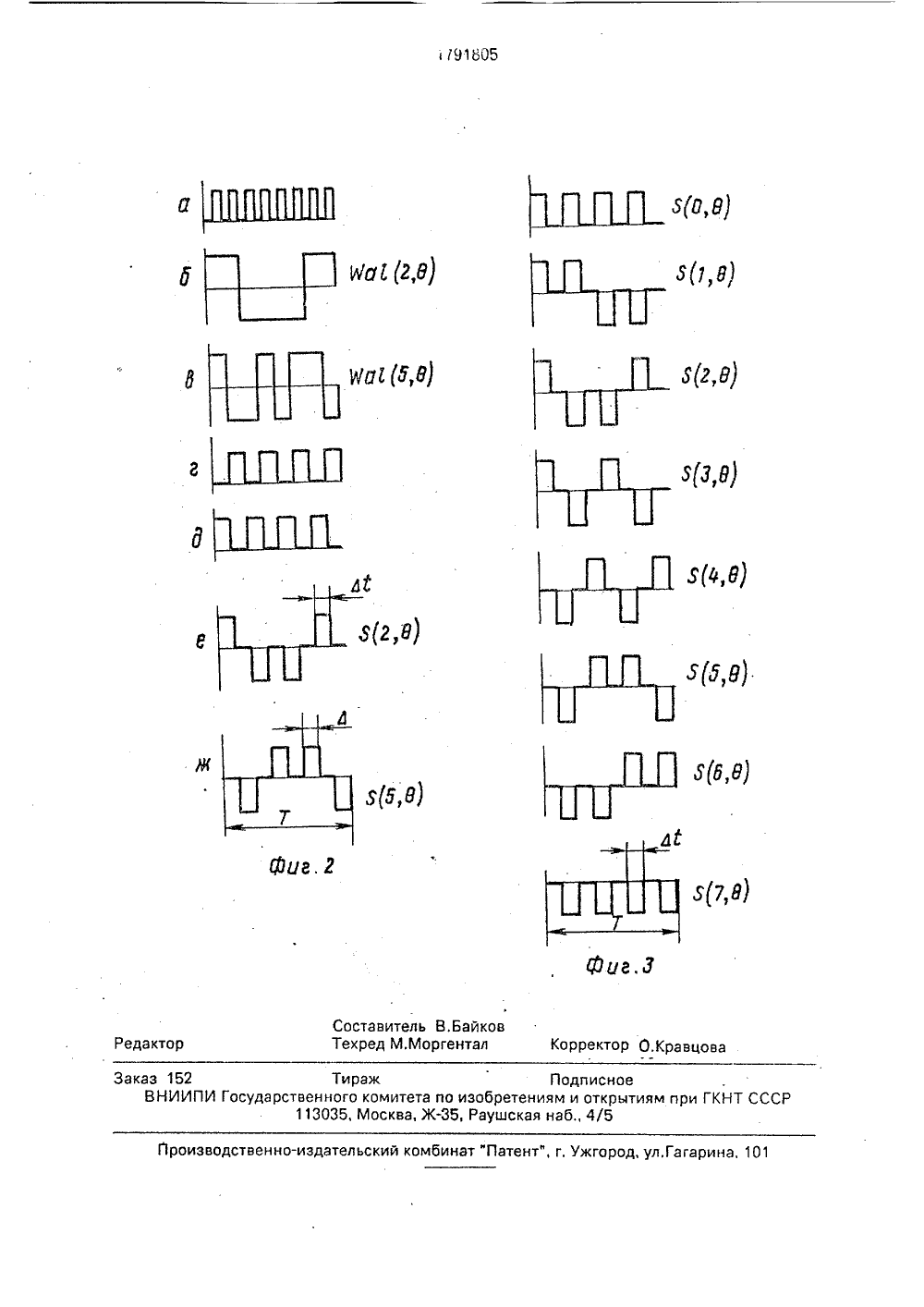

(5 ц 5 6 06 САНИЕ ИЗОБРЕТЕНИ К АВТОРСКО ДЕТЕЛЬСТ ТОГО- тике и ыть исорн ого автом жет б енерат, СО с) СЛ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР(54) ГЕНЕРАТОР ДИСКРЕТНЫХ ОРНАЛЪНЫХ ФУНКЦИЙ(57) Изобретение относится к авычислительной технике и мопользовано для создания г оборудования многоканальных систем связи. Цель изобретения - упрощение генератора, Генератор дискретных ортогональных функций содержит генератор 1 тактовых импульсов, делитель 2 частоты, блок 3 формирования функций Уолша, элемент НЕ 4 и 2", умножителей 5, где 2" - размерность системы функций Уолша, Новым является подключение выхода тактовых импульсов к тактовому входу блока формирования функций Уолша, что позволяет упростить конструкцию, уменьшив вдвое число умножителей, 3 ил,Изобретение относится к области автоматики и вычислительной техники и можетбыть использовано для создания генераторного оборудования многоканальных системсвязи, 5Целью изобретения является,упрошение генератора дискретных ортогональныхфункций.На фиг, 1 представлена структурнаясхема генератора дискретных ортогональных функций; на фиг. 2 - временные диаграммы, иллюстрирующие процессформирования дискретных ортогональныхфункций Я(2, О) и Я(5, О) длительностью Т;на фиг. 3 - вид дискретных ортогональных 15функций длительностью Т на выходах генератора для случая 2"=8.Генератор дискретных ортогональныхфункций содержит генератор 1 тактовых импуЛьсов., делитель 2 частоты, блок 3 формирования функций Уолша, элемент НЕ 4, 2"умножителей 5,Генератор дискретных ортогональныхфункций работает следующим образом.Генератор 1 тактовых импульсов формирует импульсы, поступающие на вход делителя 2 частоты, имеющего коэффициентделения, равный двум, и на тактовый входблока 3 формирования функций Уолша. Врезультате на выходах блока 3 формирования функций Уолша формируются функцииУолша длительностью Т, имеющие длительность элемента Ь 1, а на выходе делителя 2частоты формируется последовательностьпрямоугольныхфункций, имеющихдлительность Л т, функции Уолша поступают напервые входы умножителей 5, число которых равно 2". На вторые входы умножителей 5, имеющих номера с 1-го по 2 -й,ипоступают стробирующие импульсы с выхода элемента НЕ 4, а на вторые входы умножителей 5, имеющих номера с 2" +1-го по2"; поступают стробирующие импульсы свыхода делителя 2 частоты. Таким образом,на выходах умножителей 5 формируются 2" 45дискретных ортогональных функций длительностью Т. На фиг, 2 приведены временные диаграммы, иллюстрирующие процесс формирования дискретных ортогональных функций Я(2, О) и Я(5, О) длительноСтью Т, имеющих длительность импульсов Ьт. На диаграммах показано временное состояние:а) выхода генератора 1 тактовых импульсов,б) выхода блока 3 формирователя функций Уолша, на котором формируется функция й/а(2, О);в) выхода блока форми рова н ия фун кций Уолша, на котором формируется функция Яа(5, О);г) выхода делителя 2 частоты;д) выхода элемента НЕ 4;е) выхода умножителя 5, на котором формируется функция Я(2, О);ж) выхода умножителя 5, на котором формируется функция Я(5, О),Полная система генерируемых функций для случая И:2"=8 представлена на фиг, 3. Формула изобретения Генератор дискретных ортогональных функций, содержащий генератор тактовых импульсов, делитель частоты, блок формирования функций Уолша, элемент НЕ, 2" умножителей (где 2" - размерность системы функций), причем выход генератора тактовых импульсов соединен с входом делителя частоты, выход делителя частоты соединен с входом элемента НЕ, вь 1 ход элемента НЕ соединен с первыми входами с первого по 2 -йиумножителей, первые входы с (2" +1)-го по 2"-й умножителей соединены с выходом делителя частоты, 1-й(1=1, 2 ) выход блока формирования функций Уолша соединен с вторым входом 1-го умножителя, выходы умножителей являются выходами генератора дискретных ортогональных функций, о т л ич а ю щ и й с я тем, что, с целью упрощения генератора дискретных ортогональных функций, выход генератора тактовых импульсов соединен с тактовым входом блока формирования функций Уолша..Кравцо роизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10 аказ 152 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
