Щеткодержатель

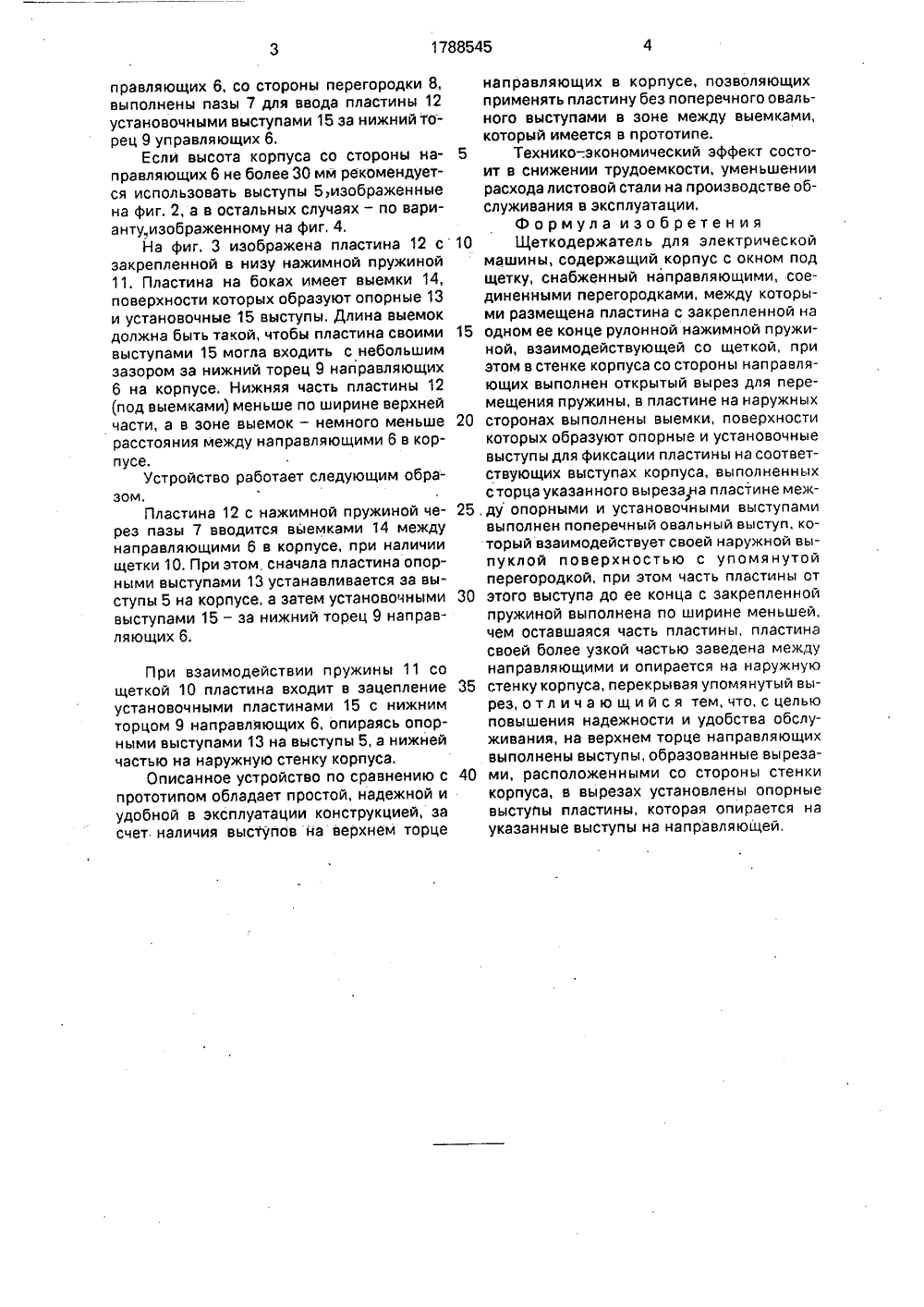

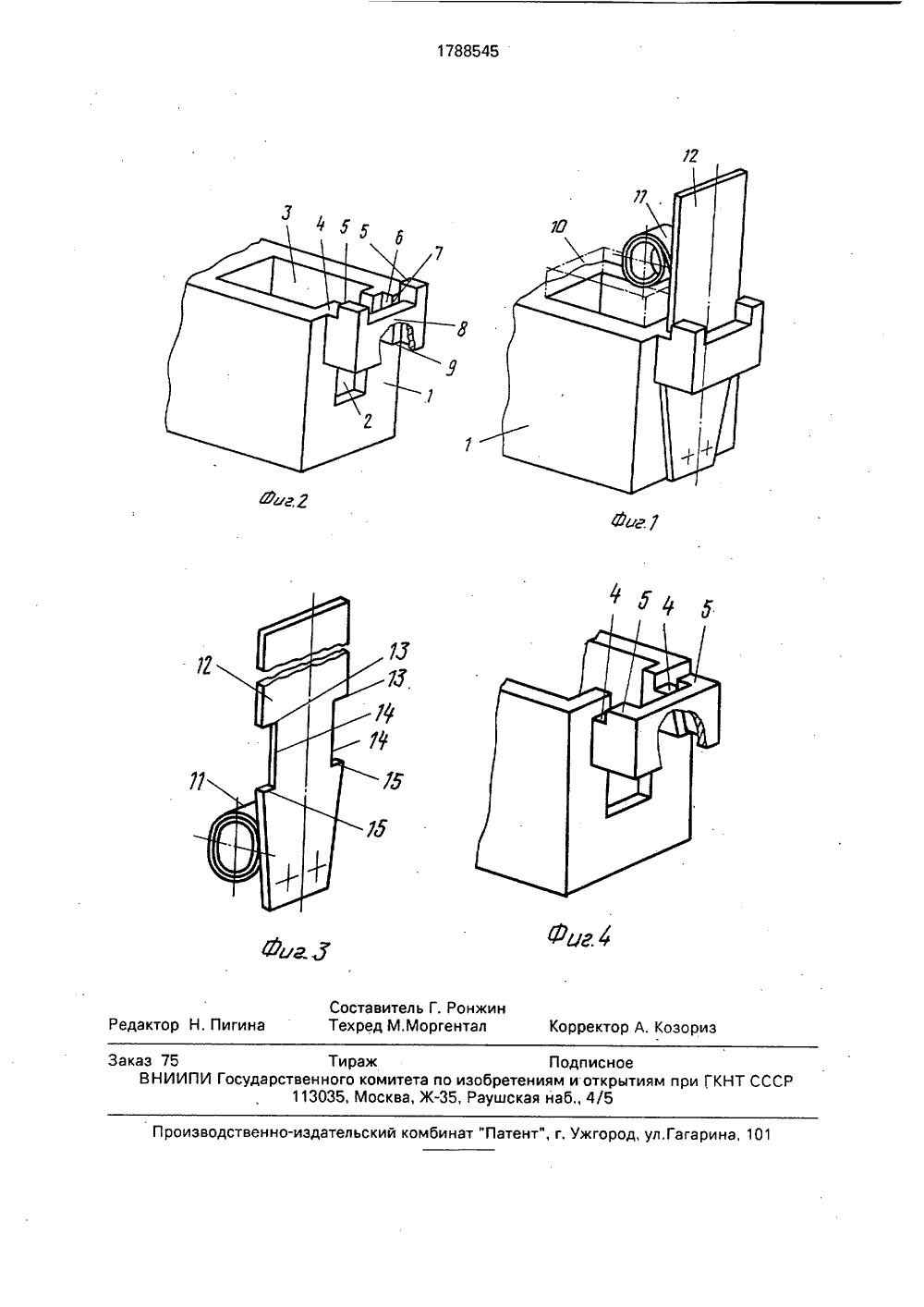

(51) ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР: электрические менного тока. С машины корпусе, а затем установочными выступащность ми - за нижний торец направляющих,4 ил,АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Изобретение относится к электротехнике в части создания щеткодержателей для электрических машин постоянного и переменного тока и является усовершенствованием известного устройства.Цель изобретения - упрощение конструкции, повышение надежности и удобства обслуживания в эксплуатации,С этой целью в корпусе на верхнемторце направляющих 6 выполнены выступы 5, которые образованы вырезами 4, расположенными со стороны стенки корпуса. В вырезах 4 установлена опорными выступами 13 пластина 12, которыми она опирается на выступы 5.Выступы 5 могут быть выполнены в двух вариантах. В одном случае выступы 5 расположены выше уровня стенки корпуса, а вырезы 4 - на уровне или немного выше стенки корпуса (см. фиг. 2), Во - втором случае выступы 5 расположены на уровне стенки корпуса, а вырезы 4 - ниже уровня стенки корпуса (см, фиг. 4),Такое решение позволило аннулировать на пластине поперечный овальный выступ; имеющийся в прототипе, упростить изобретения: на верхнем торце направляющих корпуса выполнены выступы, образованные вырезами, расположенными со стороны стенки корпуса, в вырезах установлены опорные выступы пластины, которая опирается на указанные выступы на направляющей. Сначала пластина опорными выступами устанавливается за выступы наконструкцию щеткодержателя. повыситьнадежность и удобство обслуживания его вэксплуатации,На фиг,на фиг. 2 -нажимной ивыступов.Предлагаемый щеткодержатель содержит корпус 1 с окном 3 для установки щетки10, снабжен направляющими 6, соединенными перегородкой 8, между которыми размещена пластина 12 с закрепленной внизунажимной пружиной 11, взаимодействую-щей со щеткой 10.В стенке корпуса 1, со стороны направляющих 6, выполнен открытый с торца корпуса вырез 2 для перемещения пружины 11.На верхнем торце направляющих, со стороны стенки корпуса, выполнены выступы 5,образованные вырезами 4, в которых установлена опорными выступами 13 пластина12, опирающаяся на выступы 5 при взаимодействии пружины 11 со щеткой 10. Выступы 5 удалены от наружной стенки корпусатак, что позволяют устанавливать пластину12 параллельно плоскости щетки 10. В на 1 изображен щеткодержатель; корпус; на фиг. 3 - пластина с ружиной; на фиг. 4 - вариантправляющих 6, со стороны перегородки 8, выполнены пазы 7 для ввода пластины 12 установочными выступами 15 за нижний то- рец 9 управляющих 6.Если высота корпуса со стороны направляющих 6 не более 30 мм рекомендуется использовать выступы 5,изображенные на фиг. 2, а в остальных случаях - по вариантуизображенному на фиг, 4,На фиг. 3 изображена пластина 12 с закрепленной в низу нажимной пружиной 11. Пластина на боках имеет выемки 14, поверхности которых образуют опорные 13 и установочные 15 выступы. Длина выемок должна быть такой, чтобы пластина своими выступами 15 могла входить с небольшим зазором за нижний торец 9 направляющих 6 на корпусе. Нижняя часть пластины 12 (под выемками) меньше по ширине верхней части, а в зоне выемок - немного меньше расстояния между направляющими 6 в корпусе.Устройство работает следующим образом.Пластина 12 с нажимной пружиной через пазы 7 вводится выемками 14 между направляющими 6 в корпусе, при наличии щетки 10. При этом сначала пластина опорными выступами 13 устанавливается за выступы 5 на корпусе, а затем установочными выступами 15 - за нижний торец 9 направляющих 6. При взаимодействии пружины 11 со щеткой 10 пластина входит в зацепление установочными пластинами 15 с нижним торцом 9 направляющих 6, опираясь опорными выступами 13 на выступы 5, а нижней частью на наружную стенку корпуса.Описанное устройство по сравнению с прототипом обладает простой, надежной и удобной в эксплуатации конструкцией, за счет. наличия выступов на верхнем торце направляющих в корпусе, позволяющихприменять пластину без поперечного овального выступами в зоне между выемками,который имеется в прототипе.5 Технико - .экономический эффект состоит в снижении трудоемкости, уменьшениирасхода листовой стали на производстве обслуживания в эксплуатации,Формула изобретения10 Щеткодержатель для электрическоймашины, содержащий корпус с окном подщетку, снабженный направляющими, соединенными перегородками, между которыми размещена пластина с закрепленной на15 одном ее конце рулонной нажимной пружиной, взаимодействующей со щеткой, приэтом в стенке корпуса со стороны направляющих выполнен открытый вырез для перемещения пружины, в пластине на наружных20 сторонах выполнены выемки, поверхностикоторых образуют опорные и установочныевыступы для фиксации пластины на соответствующих выступах корпуса, выполненныхсторца указанного выреза на пластине мек 725. ду опорными и установочными выступамивыполнен поперечный овальный выступ, который взаимодействует своей наружной выпуклой поверхностью с упомянутойперегородкой, при этом часть пластины от30 этого выступа до ее конца с закрепленнойпружиной выполнена по ширине меньшей,чем оставшаяся часть пластины, пластинасвоей более узкой частью заведена междунаправляющими и опирается на наружную35 стенку корпуса, перекрывая упомянутый вырез, о т л и ч а ю щ и й с я тем, что, с цельюповышения надежности и удобства обслуживания, на верхнем торце направляющихвыполнены выступы, образованные выреза 40 ми, расположенными со стороны стенкикорпуса, в вырезах установлены опорныевыступы пластины, которая опирается науказанные выступы на направляющей,1788545 12 Составитель Г. РонжТехред М.Моргента рректор А, Козориз едактор Н. Пигин 75 Тираж ПодписноеНИИПИ Государственного комитета по изобретениям и открытиям113035, Москва, Ж, Раушская наб., 4/5 ГКНТ ССС ательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Производствен
