Регулятор уровня верхнего бьефа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

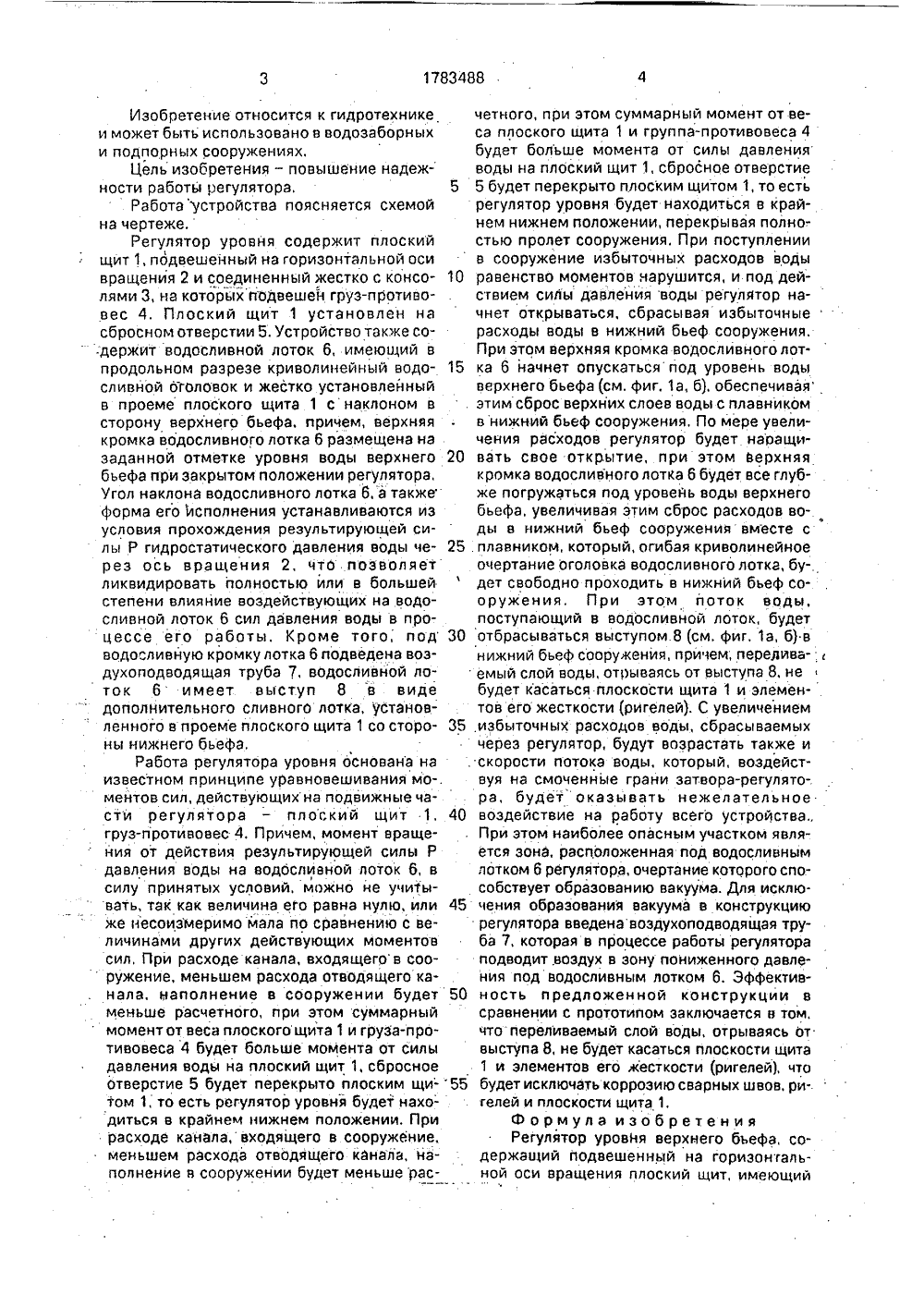

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 10 Е РЕТЕНИЯ У СВИДЕТЕЛЬСТВУ ВТО и подпорных сооружениях, Цель ния - повышение надежности р Сущность изобретения эаключае что в регуляторе, содержащем и ный на горизонтальной оси 2 вращ ский щит 1 с консолями 3, на подвешен груз-противоввс 4, вод лоток 6 с криволинейным оголовко воздухоподводящую трубу 7, доп но выполнен выступ 8 в виде доп ного сливного лотка, установл проеме плоского щита 1 со стороньбьефа. 1 ил,7 5 екбоевэьство(и рототип).НЯ ВЕРХНЕ ке Й Б тся к гид ано в вод хнике орных .СО 4 ъ ГОСУДАРСТВЕННОЕ ПВЕДОМСТВО СССР(57)Изобретение относии может быть использовИзобретение относится к гидротехнике и может быть использовано в водозаборных и подпорных сооружениях,Цель изобретения - повышение надежности работы регулятора.Работаустройства поясняется схемой на чертеже,Регулятор уровня содержит плоский щит 1, подвешенный на горизонтальной оси вращения 2 и соединенный жестко с консолями 3, на которых пйдвешен груз-противовес 4. Плоский щит 1 установлен на сбросном отверстии 5; Устройство также содержит водосливной лоток 6, имеющий в продольном разрезе криволинейныи водо- сливной оголовок и жестко установленный в проеме плоского щита 1 с наклоном в сторону верхнего бьефа. причем, верхняя кромка водосливного лотка 6 размещена на заданной отметке уровня воды верхнего бьефа при закрытом положении регулятора, Угол наклона водосливного лотка 6, а также форма его исполнения устанавливаются из условия прохождения результирующей силы Р гидростатического давления воды через ось вращения 2, что.позволяет ликвидировать полностью или в большей степени влияние воздействующих на водо- сливной лоток 6 сил давления воды в процессе его работы. Кроме того, под водосливную кромку лотка 6 подведена воздухоподводящая труба 7, водосливной лоток 6 имеет выступ 8 в виде дополнительного сливного лотка, установленного в проеме плоского щита 1 со стороны нижнего бьефа,Работа регулятора уровня основана на известном принципе уравновешивания мо-. ментов сил, действующих на подвижные части регулятора - плоский щит 1, груз-противовес 4. Причем, момент вращения от действия результирующей силы Р давления воды на водосливной лоток 6, в силу принятых условий, можно не учитывать, так как величина его равна нулю, или же несоизмеримо мала по сравнению с величинами других действующих моментов сил, При расходе канала, входящегов сооружение, меньшем расхода отводящего канала, наполнение в сооружении будет меньше расчетного, при этом суммарный момент от веса плоскогощита 1 и груза-противовеса 4 будет больше момента от силы давления воды на плоский щит 1, сбросное отверстие 5 будет перекрыто плоским щи- том 1; то есть регулятор уровня будет находиться в крайнем нижнем положении, При расходе канала,входящего в сооружение, меньшем расхода отводящего канала, йаполнение в сооружении будет меньше рас четного, при этом суммарный момент от веса плоского щита 1 и группа-противовеса 4 будет больше момента от силы давления воды на плоский щит 1, сбросное отверстие 5 будет перекрыто плоским щитом 1, то есть регулятор уровня будет находиться в крайнем нижнем положении, перекрывая полностью пролет сооружения, При поступлении в сооружение избыточных расходов воды равенство моментов нарушится, и под действием силы давления воды регулятор на 10 чнет открываться, сбрасывая избыточные расходы воды в нижний бьеф сооружения. При этом верхняя кромка водосливного лот. ка 6 начнет опускаться под уровень воды верхнего бьефа (см. фиг, 1 а, б), обеспечивая этим сброс верхних слоев воды с плавником внижний бьеф сооружения, По мере увеличения расходов регулятор будет наоащи 15 20 вать свое открытие, при этом верхняя кромка водосливного лотка 6 будет все глубже погружаться под уровейь воды верхнего бьефа, увеличивая этим сброс расходов воды в нижний бьеф сооружения вместе с оружения, При этом поток воды, поступающий в водосливной лоток, будет отбрасываться выступом.8 (см. фиг, 1 а, б) внижний бьеф соору кения, причем, перелива-30 емый слой воды, отрываясь от выступа 8, не будет касаться плоскости щита 1 и элемен- .тов его жесткости (ригелей), С увеличением 35 избыточных расходов воды, сбрасываемых через регулятор, будут возрастать также и скорости потока воды, который, воздействуя на смоченные грани затвора-регулятора, будет оказывать нежелательное воздействие на работу всего устройства., При этом наиболее опасным участком явля 40 ется зона, расположенная под водосливным лотком 6 регулятора, очертание которого способствует образованию вакуума. Для исклю чения образования вакуума в конструкцию регулятора введена воэдухоподводящая труба 7, которая в процессе работы регулятора подводит.воздух в зону пониженного давления под водосливным лотком 6. Эффективность предложенной конструкции в сравнении с прототипом заключается в том,50 что переливаемый слой воды, отрываясь от выступа 8, не будет касаться плоскости щита 1 и элементов его кесткости (ригелей), что 55 будет исключать коррозию сварных швов. ригелей и плоскости щита 1.Формула изобретения Регулятор уровНя верхнего бьефа, содержащий подвешенный на горизонтальной оси вращения плоский щит, имеющий 25 . плавником, который, огибая криволинейноеочертание оголовка водосливного лотка, бу-.дет свободно проходить в нижний бьеф со1783488 Составитель А.АльферовичТехред М,Моргентал Корректор М,Шарошит Редактор Заказ 4515 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушскэя нэб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101 жестко соединенные с ним консоли, на которых подвешен груз-противовес, жестко установленный в проеме плоского щита с наклоном в сторону верхнего бъефа, водо- сливной лоток, верхняя кромка которого при закрытом положении регулятора размещена на заданной отметке уровня верхнего .бъефа и который имеет криволинейный водосливной оголовок, а так же воздухойодводящую трубу, сообщенную с оголовком водосливного лотка, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности регуля тора, он содержит выступ в виде дополнительного сливного лотка, установленного в проеме плоского щита со стороны ни)кнего бъефа,
СмотретьЗаявка
4818705, 13.03.1990
БЕКБОЕВ ЭРКИНБЕК БЕКБОЕВИЧ, БЕКБОЕВА РОЗА САРДАРБЕКОВНА
МПК / Метки
МПК: G05D 9/02
Метки: бьефа, верхнего, регулятор, уровня
Опубликовано: 23.12.1992
