Система отопления здания

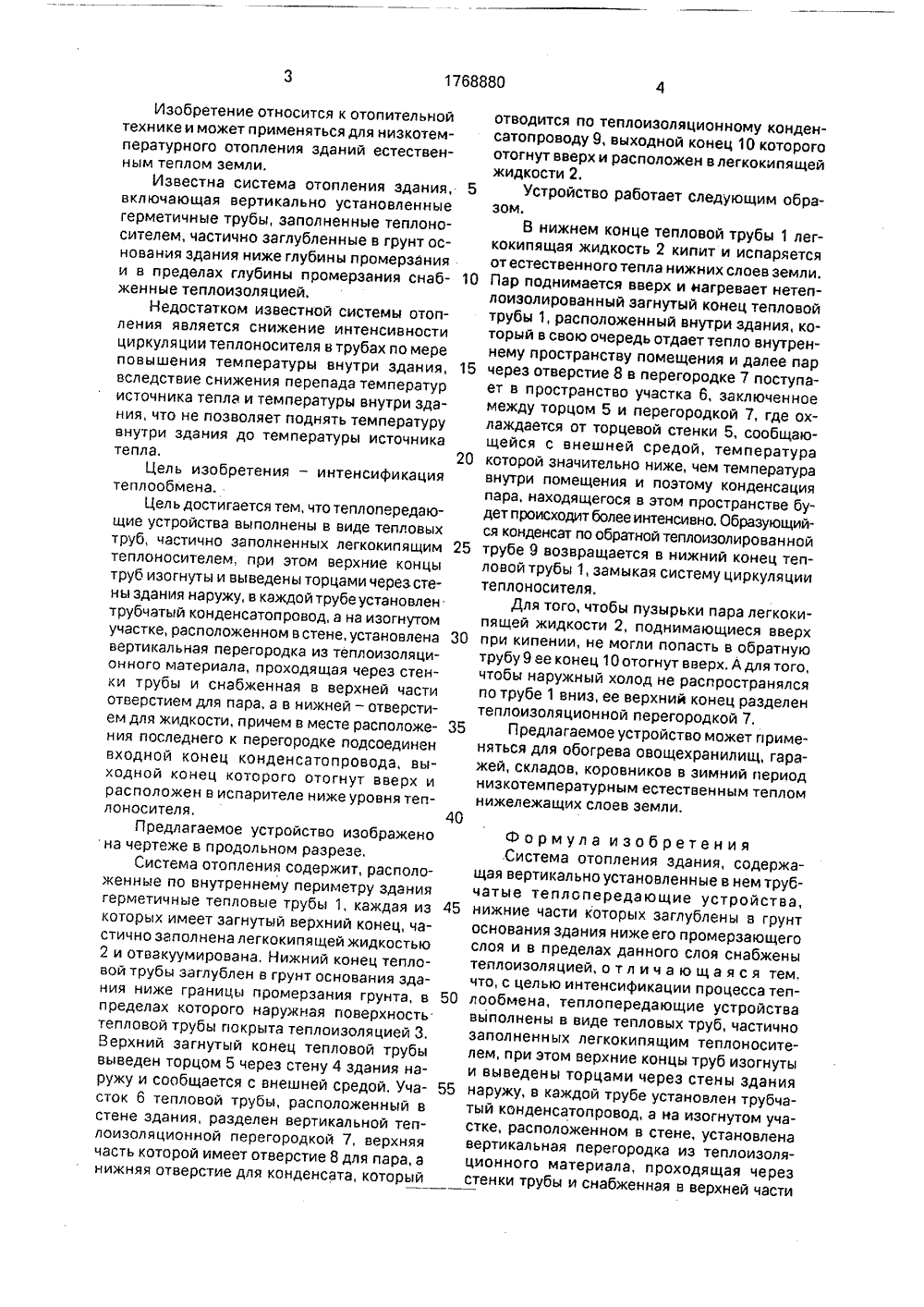

(51)5 Р 24 О 7/00 ОПИСАНИЕ ИЗОБРЕТ ВТОРСКОМУ С ТЕЛЬСТВУ 2 О ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР(57) Сущность изобржит расположенныебы 1. Нижние концгрунт ниже промерз тельство СССР 7/00, 1979.ЛЕНИЯ ЗДАНИЯетения: система содерв здании тепловые труы труб 1 заглублены вающего слоя. Верхние концы труб 1 изогнуты и выведены торцами наружу через стены здания. На изогнутом участке трубы 1 установлена теплоизоляционная перегородка 7, Перегородка 7 проходит через стенки трубы 1 и имеет отверстия для пара и жидкости. К перегородке 7 в месте расположения отверстия для жидкости подсоединен входной конец конденсатопровода 9, Выходной конец его загнут вверх и расположен ниже уровня теплоносителя. 1 ил,Изобретение относится к отопительнойтехнике и может применяться для низкотемпературного отопления зданий естественным теплом земли,Известна система отопления здания, 5включающая вертикально установленныегерметичные трубы, заполненные теплоносителем, частично заглубленные в грунт основания здания ниже глубины промерзанияи в пределах глубины промерзания снабженные теплоизоляцией.Недостатком известной системы отопления является снижение интенсивностициркуляции теплоносителя в трубах по мереповышения температуры внутри здания, 15вследствие снижения перепада температуристочника тепла и температуры внутри здания, что не позволяет поднять температурувнутри здания до температуры источникатепла. 20Цель изобретения - интенсификациятеплообмена.Цель достигается тем, что теплопередающие устройства выполнены в виде тепловыхтруб, частично заполненных легкокипящим 25теплоносителем., при этом верхние концытруб изогнуты и выведены торцами черезстены здания наружу, в каждой трубе установлентрубчатый конденсатопровод, а на изогнутомучастке, расположенном в стене, установлена 30вертикальная перегородка из теплоизоляционного материала, проходящая через стенки трубы и снабженная в верхней частиотверстием для пара, а в нижней - отверстием для жидкости, причем в месте расположения последнего к перегородке подсоединенвходной конец конденсатопровода, выходной конец которого отогнут вверх ирасположен в испарителе ниже уровня теплоносителя, 40Предлагаемое устройство изображенона чертеже в продольном разрезе,Система отопления содержит, расположенные по внутреннему периметру зданиягерметичные тепловые трубы 1, каждая из 45которых имеет загнутый верхний конец, частично заполнена легкокипящей жидкостью2 и отвакуумирована, Нижний конец тепловой трубы заглублен в грунт основания здания ниже границы промерзания грунта, в 50пределах которого наружная поверхностьтепловой трубы покрыта теплоизоляцией 3.Верхний загнутый конец тепловой трубывыведен торцом 5 через стену 4 здания наружу и сообщается с внешней средой. Участок 6 тепловой трубы, расположенный встене здания, разделен вертикальной теплоизоляционной перегородкой 7, верхняячасть которой имеет отверстие 8 для пара, анижняя отверстие для конденсата, который отводится по теплоизоляционному конденсатопроводу 9, выходной конец 10 которого отогнут вверх и расположен в легкокипящей жидкости 2.Устройство работает следующим образом.В нижнем конце тепловой трубы 1 легкокипящая жидкость 2 кипит и испаряется от естественного тепла нижних слоев земли. Пар поднимается вверх и нагревает нетеплоизолированный загнутый конец тепловой трубы 1, расположенный внутри здания, который в свою очередь отдает тепло внутреннему пространству помещения и далее пар через отверстие 8 в перегородке 7 поступает в пространство участка 6, заключенное между торцом 5 и перегородкой 7, где охлаждается от торцевой стенки 5, сообщающейся с внешней средой, температура которой значительно ниже, чем температура внутри помещения и поэтому конденсация пара, находящегося в этом пространстве будет происходит более интенсивно, Образующийся конденсат по обратной теплоизолированной трубе 9 возвращается в нижний конец тепловой трубы 1, замыкая систему циркуляции теплоносителя.Для того, чтобы пузырьки пара легкокипящей жидкости 2, поднимающиеся вверх при кипении, не могли попасть в обратную трубу 9 ее конец 10 отогнут вверх. А для того, чтобы наружный холод не распространялся по трубе 1 вниз, ее верхний конец разделен теплоизоляционной перегородкой 7.Предлагаемое устройство может применяться для обогрева овощехранилищ, гаражей, складов, коровников в зимний период низкотемпературным естественным теплом нижележащих слоев земли. Формула изобретения .Система отопления здания, содержащая вертикально установленные в нем трубчатые теплопередающие устройства, нижние части которых заглублены в грунт основания здания ниже его промерзающего слоя и в пределах данного слоя снабжены теплоизоляцией, о т л и ч а ю щ а я с я тем, что, с целью интенсификации процесса теплообмена, теплопередающие устройства выполнены в виде тепловых труб, частично за пол ненн ых легкокипящим теплоносителем, при этом верхние концы труб изогнуты и выведены торцами через стены здания наружу, в каждой трубе установлен трубчатый конденсатопровод, а на изогнутом участке, расположенном в стене, установлена вертикальная перегородка из теплоизоляционного материала, проходящая через стенки трубы и снабженная в верхней частиЗаказ 3634 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 отверстием для пара, а в нижней - отверстием для жидкости, причем в месте расположения последнего к перегородке подсоединен входной конец конденсатопровода, выходнойконец которого отогнут вверх и расположенниже уровня теплоносителя,
