Образец для испытания листовых материалов при двухосном нагружении

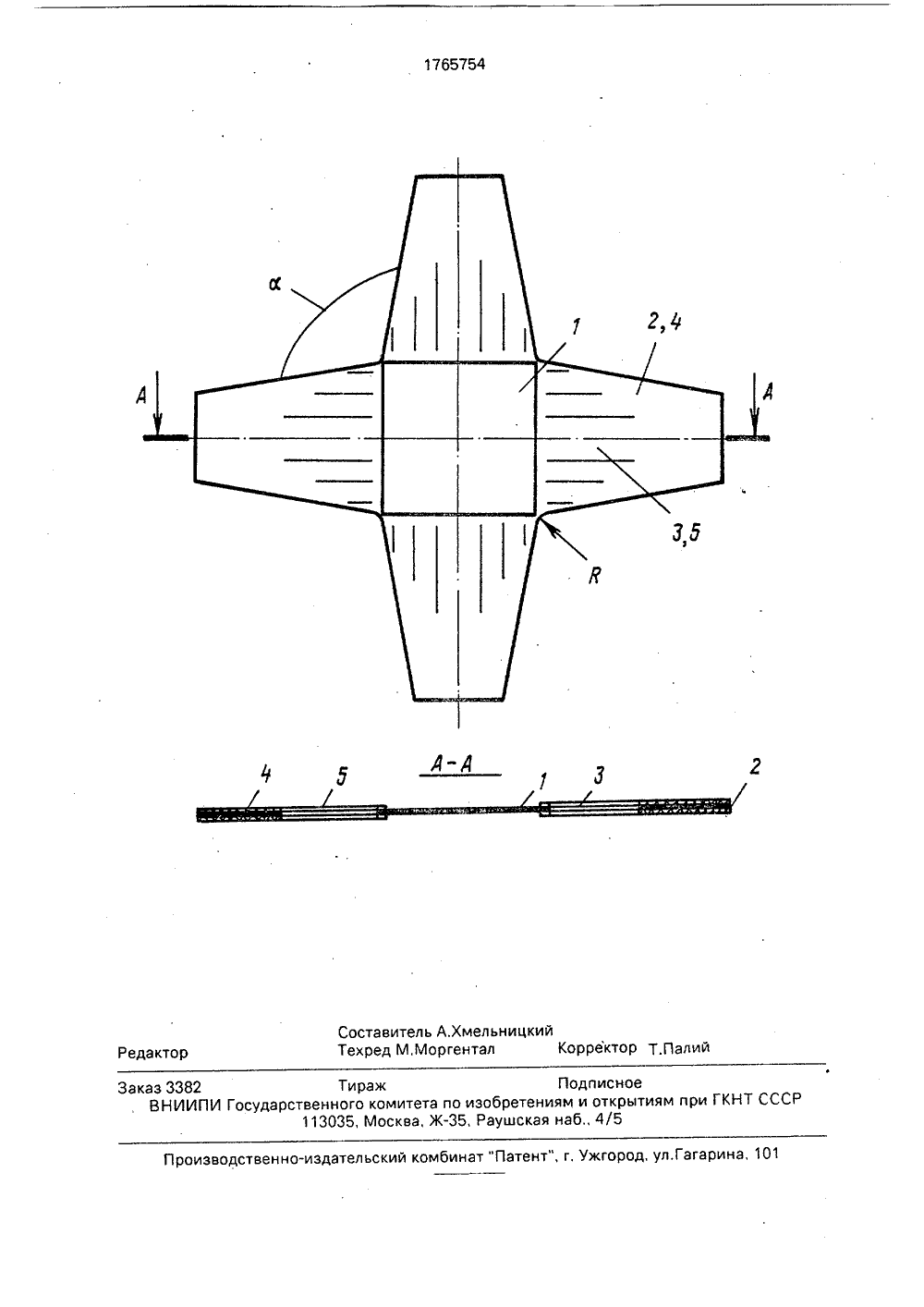

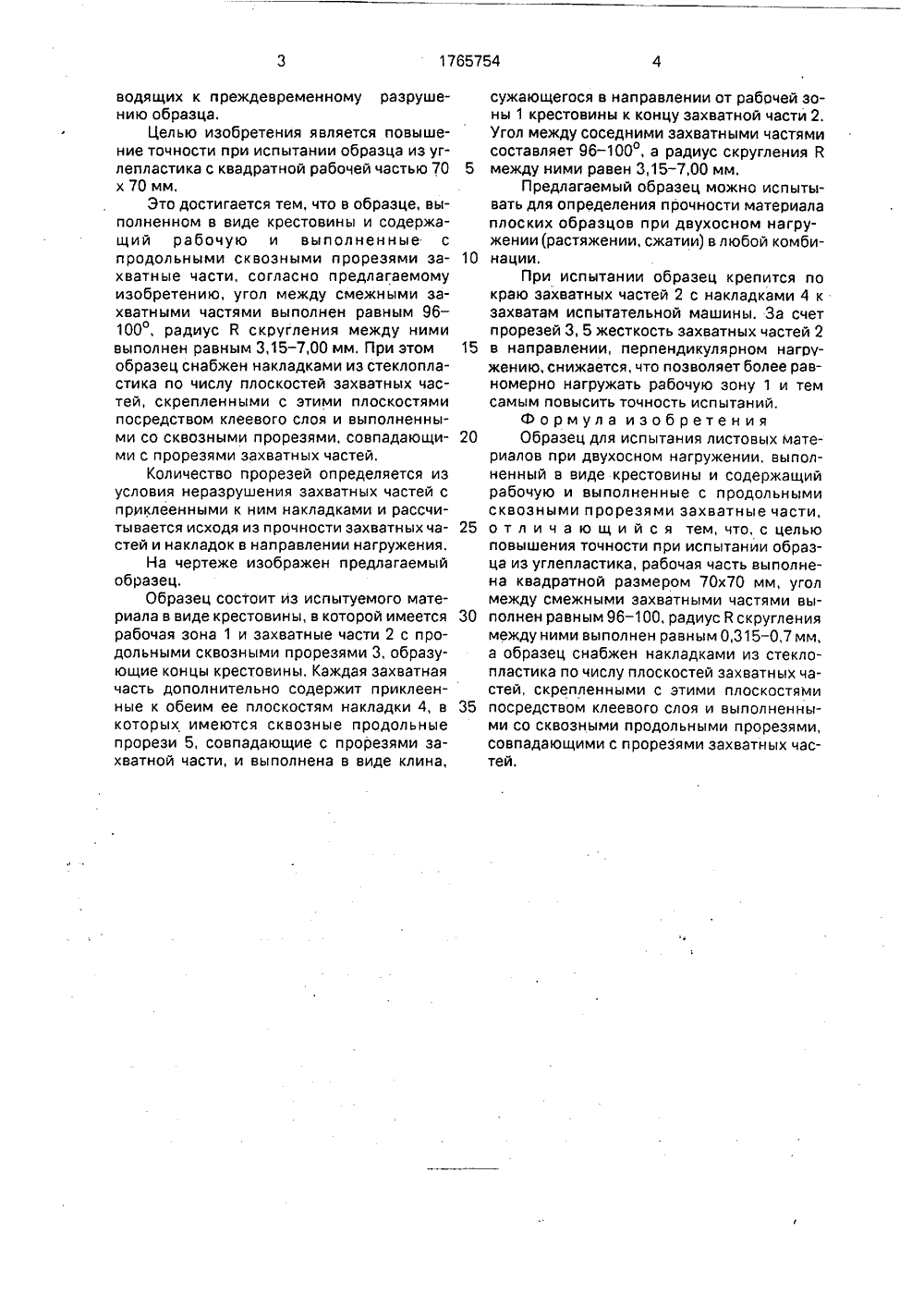

,К нструкцион апряженно аукова Дум(56) Авторское свидетельство СМ 436264, кл. 8 01 М 3/08, 1972Механические свойства коных материалов при сложном нсостоянии, Справочник, Киев, Нка, 1983, с. 33 - 34,(54) ОБРАЗЕЦ ДЛЯ ИСПЫТАНИЯ ЛИСТОВЫХ МАТЕРИАЛОВ ПРИ ДВУХОСНОМ НАГРУЖЕНИИ Изобретение относится к области исследования несущей способности и прочности материалов конструктивных элементов, а именно к образцам для испытаний листовых материалов при комбинированном нагружении.Известен крестообразный образец для испытаний листового материала на двухосное растяжение - сжатие, включающий рабочую часть и захватные части, размещенные по концам крестовины. Причем угол между соседними захватными частями составляет 90, а радиус скругления между ними равен О.Наиболее близким по технической сущности является плоский образец для испытаний листовых материалов при двухосном растяжении, выполненный в виде крестови.Ы 2 17 б 57(57) Изобретение относится к области испытаний листовых материалов при комбинированном нагружении. Цель изобретения - повышение точности при испытании образца и углепластика с квадратной рабочей частью размером 70 х 70 мм, Образец состоит из используемого материала в виде крестовины, в которой имеется рабочая часть 1 и захватные части 2 с продольными сквозными прорезями 3. При этом угол между смежными захватными частями выполнен равным 96-100, радиус округления между ними выполнен равным 0,315-0,7 мм. Образец снабжен накладками 4 из стеклопластика по числу плоскостей захватных частей 2 и выполненными со сквозными продольными прорезями 5, совпадающими с прорезями 3 захватных частей 2. 1 ил,ны, в которой имеется рабочая зона и захватные части с продольными сквозными прорезями, образующие кон ць 1 крестовины. Угол между соседними захватными частями составляет 900, а радиус скругления между ними равен половине расстояния между прорезями захватной части образца,Общим недостатком известных образцов являются ограниченные возможности испытания, связанные с возникновением в рабочей зоне исследуемого образца сложного напряженного состояния при одноосном нагружении образца и низкая точность испытаний материала на прочность, так как во время нагружения не обеспечивается равномерное поле напряжений во всей рабочей зоне образца из-за наличие в углах рабочей части сдвиговых напряжений, приводящих к преждевременному разрушению образца.Целью изобретения является повышение точности при испытании образца из углепластика с квадратной рабочей частью 70 х 70 мм.Это достигается тем, что в образце, выполненном в виде крестовины и содержащий рабочую и выполненные с продольными сквозными прорезями захватные части, согласно предлагаемому изобретению, угол между смежными захватными частями выполнен равным 96 - 100, радиус В скругления между ними выполнен равным 3,15 - 7,00 мм. При этом образец снабжен накладками из стеклопластика по числу плоскостей захватных частей, скрепленными с этими плоскостями посредством клеевого слоя и выполненными со сквозными прорезями, совпадающими с прорезями захватных частей.Количество прорезей определяется из условия неразрушения захватных частей с приклеенными к ним накладками и рассчитывается исходя из прочности захватных частей и накладок в направлении нагружения,На чертеже изображен предлагаемый образец,Образец состоит из испытуемого материала в виде крестовины, в которой имеется рабочая зона 1 и захватные части 2 с продольными сквозными прорезями 3, образующие концы крестовины. Каждая захватная часть дополнительно содержит приклеенные к обеим ее плоскостям накладки 4, в которых имеются сквозные продольные прорези 5, совпадающие с прорезями захватной части, и выполнена в виде клина,сужающегося в направлении от рабочей зоны 1 крестовины к концу захватной части 2,Угол между соседними захватными частямисоставляет 96-100, а радиус скругления й5 между ними равен 3,15 - 7,00 мм,Предлагаемый образец можно испытывать для определения прочности материалаплоских образцов при двухосном нагружении (растяжении, сжатии) в любой комби 10 нации.При испытании образец крепится покраю захватных частей 2 с накладками 4 кзахватам испытательной машины. За счетпрорезей 3, 5 жесткость захватных частей 215 в направлении, перпендикулярном нагрчжению, снижается, что позволяет более равномерно нагружать рабочую зону 1 и темсамым повысить точность испытаний.Формула изобретения20 Образец для испытания листовых материалов при двухосном нагружении, выполненный в виде крестовины и содержащийрабочую и выполненные с продольнымисквозными прорезями захватные части,25 отличающийся тем,что,сцельюповышения точности при испытании образца из углепластика, рабочая часть выполнена квадратной размером 70 х 70 мм, уголмежду смежными захватными частями вы 30 полнен равным 96 - 100, радиус В скруглениямежду ними выполнен равным 0,315 - 0,7 мм,а образец снабжен накладками из стеклопластика по числу плоскостей захватных частей, скрепленными с этими плоскостями35 посредством клеевого слоя и выполненными со сквозными продольными прорезями,совпадающими с прорезями захватных частей.1765754 Составитель А.ХмельницкийТехред М,Моргентал Корректор Т,Палий Редактор Заказ 3382 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
