Система воздухораспределения в загруженном помещении

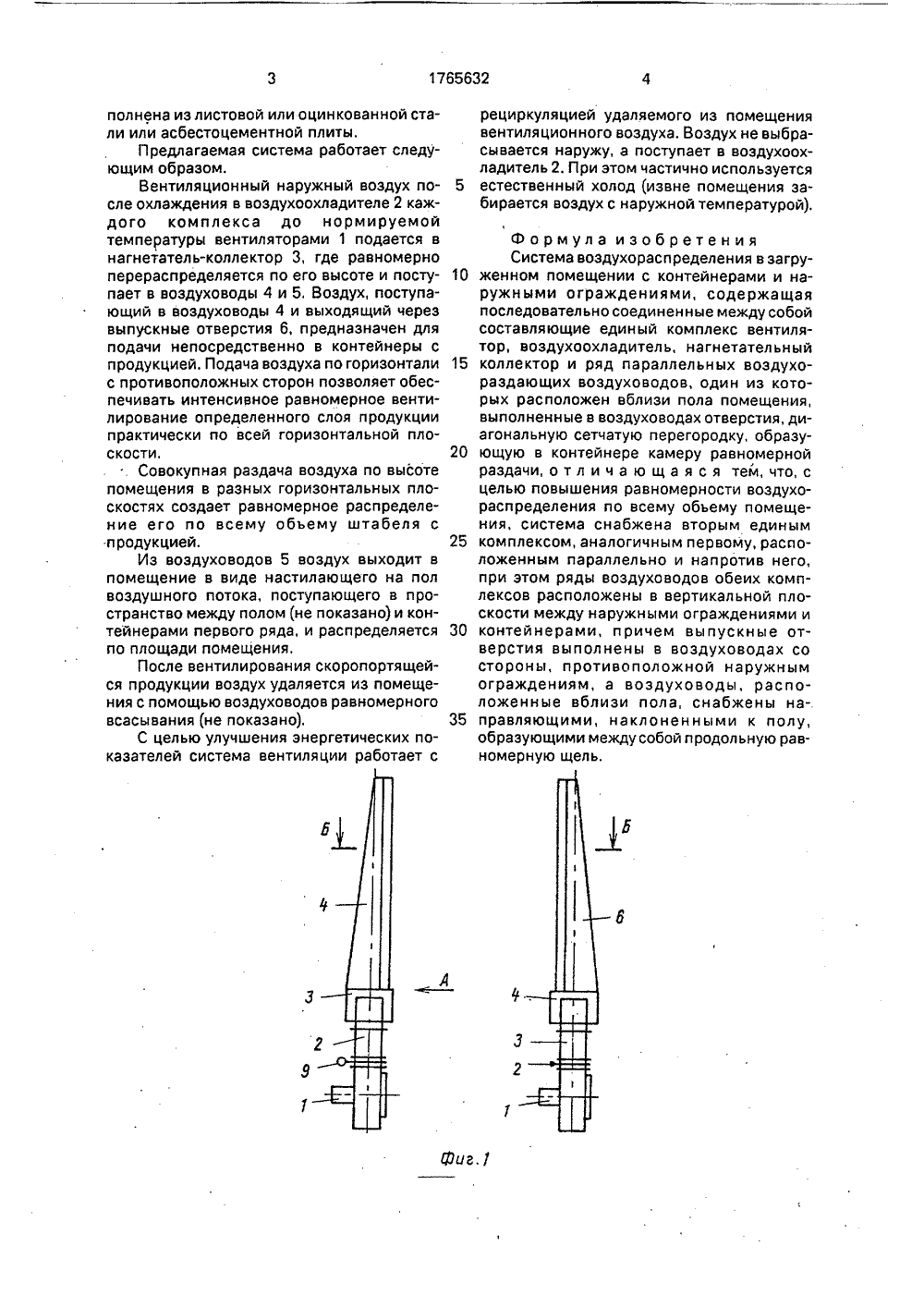

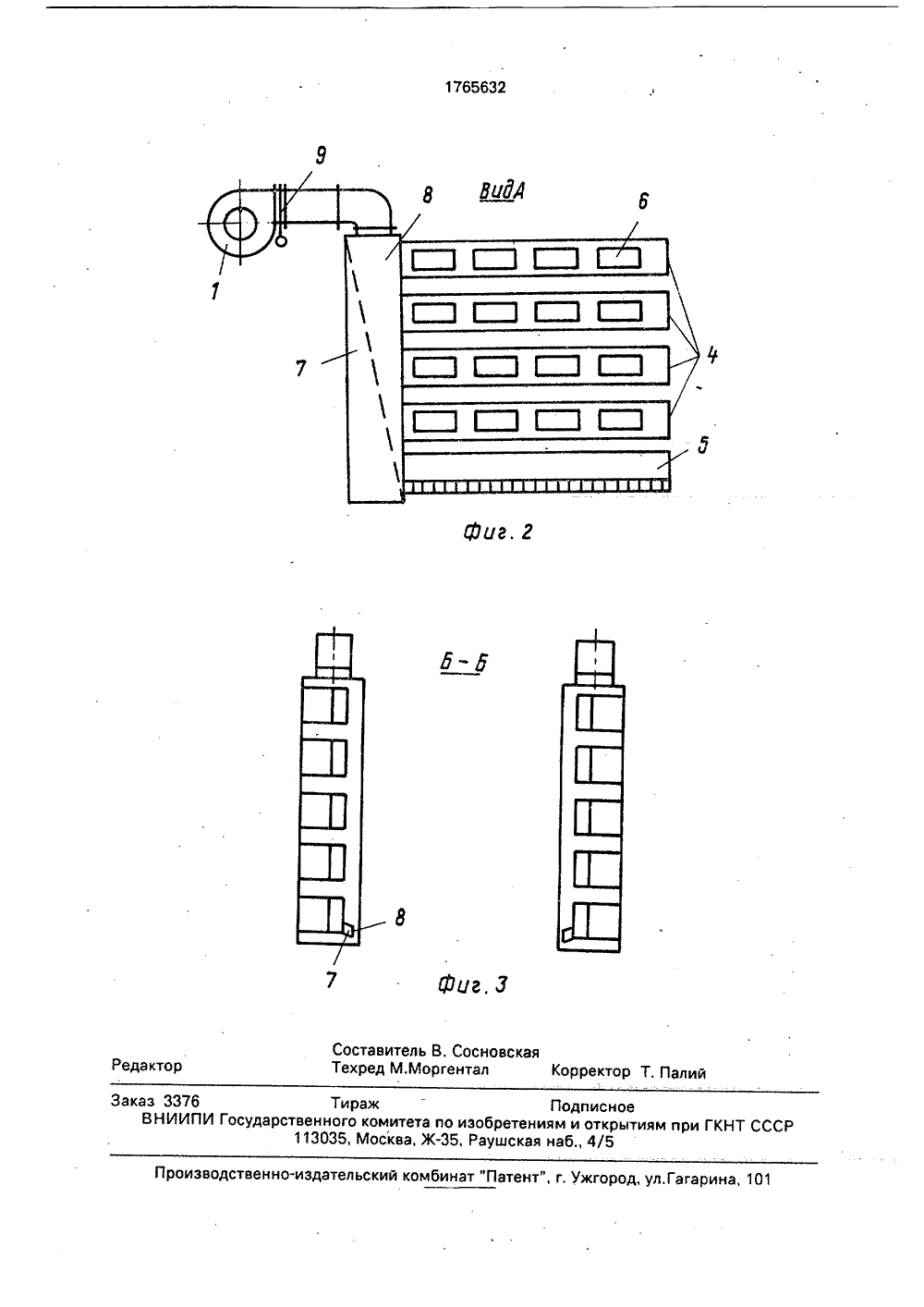

(19) (1 765632 А 51)5 Е 24 Р 7/00 ГОСУДАРСТВЕННЫ ЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР МИТЕТОТКРЫТИЯМ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКО ВИДЕТЕЛ ЬСТВ 0 ОЧ тройства на фиг,1;(56) Авторское свидетельство СССРМ 1702115, кл, Р 24 Р 7./00, 1989.(57) Использование; в рефрижераторах дляхранения скоропортящихся продуктов.Сущность изобретения, система содержитпоследовательно соединенные между собойсоставляющие единый комплекс вентилятор, воздухоохладитель, нагнетательныйколлектор и ряд параллельных воздухоразИзобретение относится к области вентиляции и может быть использовано в загруженных помещениях, рефрижераторах для хранения скоропортящихся продуктов.Целью изобретения является повышение равномерности воздухораспределения по всему обьему помещения.На фиг 1 изображен вид уссверху; на фиг,2 - вид по стрелке Ана фиг,3 - разрез Б - Б на фиг.1,Система воздухораспределения в загруженном помещении с контейнерами и наружными ограждениями (не показаны) содержит последовательно соединенные между собой и составляющие единый комплекс вентилятор 1, воздухоохладитель 2, нагнетательный коллектор 3 и ряд параллельных воздухораздающих воздуховодов 4, 5, воздуховод 5 расположен вблизи пола дающих воздуховодов (ВВ). Один из ВВ расположен вблизи пола помещения. В ВВ выполнены отверстия. Диагональная сетчатая перегородка образует в контейнере камеру равномерной раздачи, Система снабжена вторым единым комплексом, аналогичным первому, расположенным параллельно и напротив него. Ряды ВВ обоих комплексов расположены в вертикальной плоскости между наружными ограждениями и контейнерами. Выпускные отверстия выполнены со стороны, противоположной наружным ограждениям. ВВ, расположенные вблизи пола, снабжены направляющими, наклоненными к полу, образующими между собой продольную рав номерную щель 3 ил(не показан) помещения, выполненные в воздуховодах 4, 5 выпускные отверстия б, диагональную сетчатую перегородку 7, образующую в коллекторе 3 камеру равномерной раздачи 8. Система снабжена вторым единым комплексом, аналогичным первому, расположенным параллельно и напротив него, при этом ряды воздуховодов 4, 5 обоих комплексов расположены в вертикальной плоскости между наружными ограждениями и контейнерами, причем выпускные отверстия 6 выполнены в воздуховодах 4, 5 со стороны, противоположной наружным ограждениям, а воздуховоды 5 расположенные вблизи пола, снабжены направляющими 7, наклоненными к полу, образующими между собой продольную равномерную щель 8, Перед коллекторами 3 установлены регуляторы 9 расхода воздуха, Диагональная сетчатая перегородка 7 может быть выполнена из листовой или оцинкованной стали или асбестоцементной плиты.Предлагаемая система работает следующим образом.Вентиляционный наружный воздух после охлаждения в воздухоохладителе 2 каждого комплекса до нормируемой температуры вентиляторами 1 подается в нагнетатель-коллектор 3, где равномерно перераспределяется по его высоте и поступает в воздуховоды 4 и 5, Воздух, поступающий в воздуховоды 4 и выходящий через выпускные отверстия 6, предназначен для подачи непосредственно в контейнеры с продукцией. Подача воздуха по горизонтали с противоположных сторон позволяет обеспечивать интенсивное равномерное вентилирование определенного слоя продукции практически по всей горизонтальной плоскОсти,Совокупная раздача воздуха по высоте помещения в разных горизонтальных плоскостях создает равномерное распределение его по всему объему штабеля с продукцией,Из воздуховодов 5 воздух выходит в помещение в виде настилающего на пол воздушного потока, поступающего в пространство между полом (не показано) и контейнерами первого ряда, и распределяется по площади помещения,После вентилирования скоропортящейся продукции воздух удаляется из помещения с помощью воздуховодов равномерного всасывания (не показано).С целью улучшения энергетических показателей система вентиляции работает с рециркуляцией удаляемого из помещения вентиляционного воздуха. Воздух не выбрасывается наружу, а поступает в воздухоохладитель 2. При этом частично используется 5 естественный холод (извне помещения забирается воздух с наружной температурой). Формула изобретенияСистема воздухораспределения в загру 10 женном помещении с контейнерами и наружными ограждениями, содержащаяпоследовательно соединенные между собойсоставляющие единый комплекс вентилятор, воздухоохладитель, нагнетательный15 коллектор и ряд параллельных воздухораздающих воздуховодов, один из которых расположен вблизи пола помещения,выполненные в воздуховодах отверстия, диагональную сетчатую перегородку, образу 20 ющую в контейнере камеру равномернойраздачи, о т л и ч а ю щ а я с я тем, что, сцелью повышения равномерности воздухораспределения по всему Объему помещения, система снабжена вторым единым25 комплексом, аналогичным первому, расположенным параллельно и напротив него,при этом ряды воздуховодов обеих комплексов расположены в вертикальной плоскости между наружными ограждениями и30 контейнерами, причем выпускные отверстия выполнены в воздуховодах состороны, противоположной наружнымограждениям, а воздуховоды, расположенные вблизи пола, снабжены на 35 правляющими, наклоненными к полу,образующими между собой продольную равномерную щель,1765632 Фиг. Г оставитель В. Сосновскаяехред М.Моргентал Корректор Т. Палий Редактор оизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10 аказ 3376 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
