Виброуплотнитель

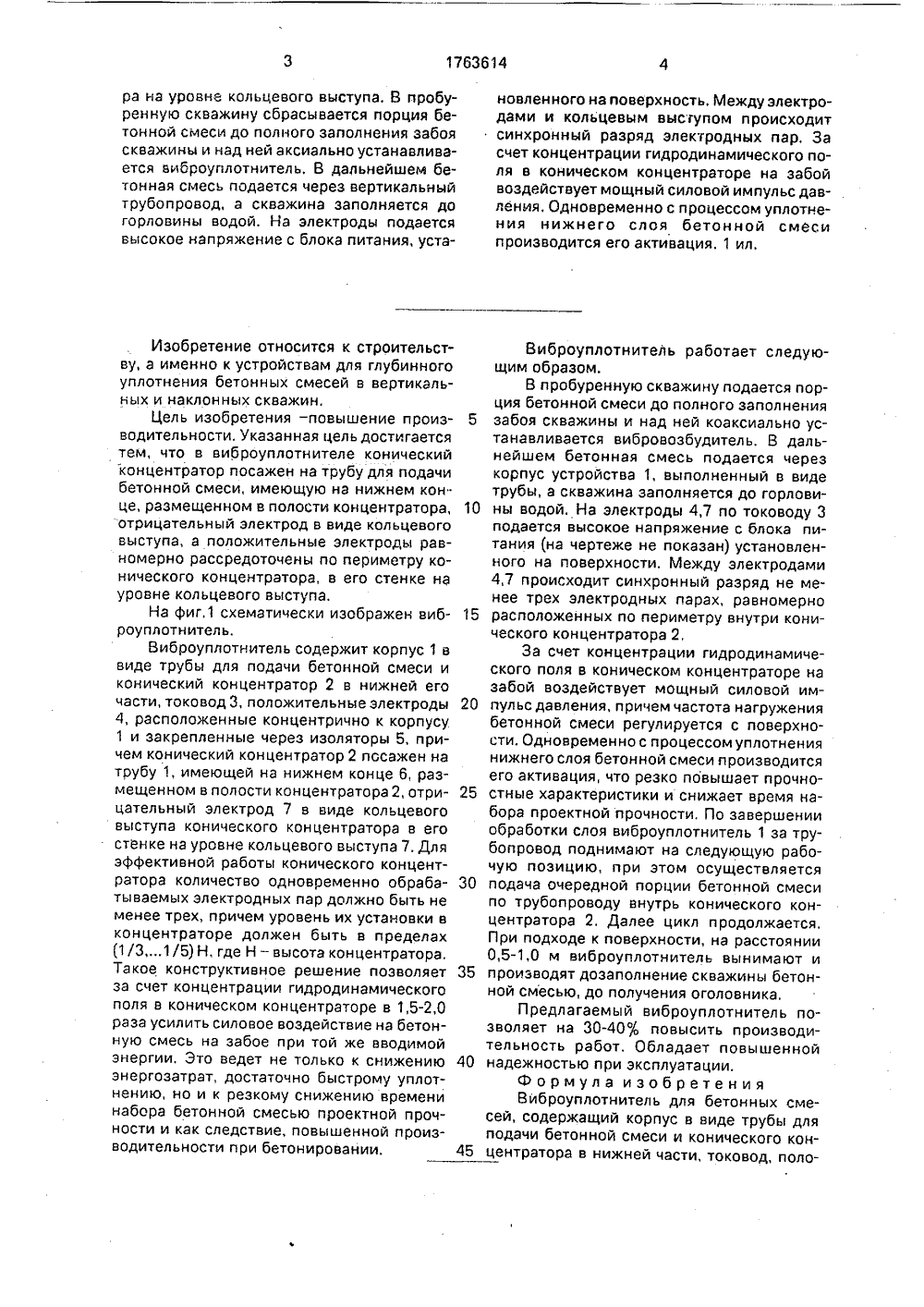

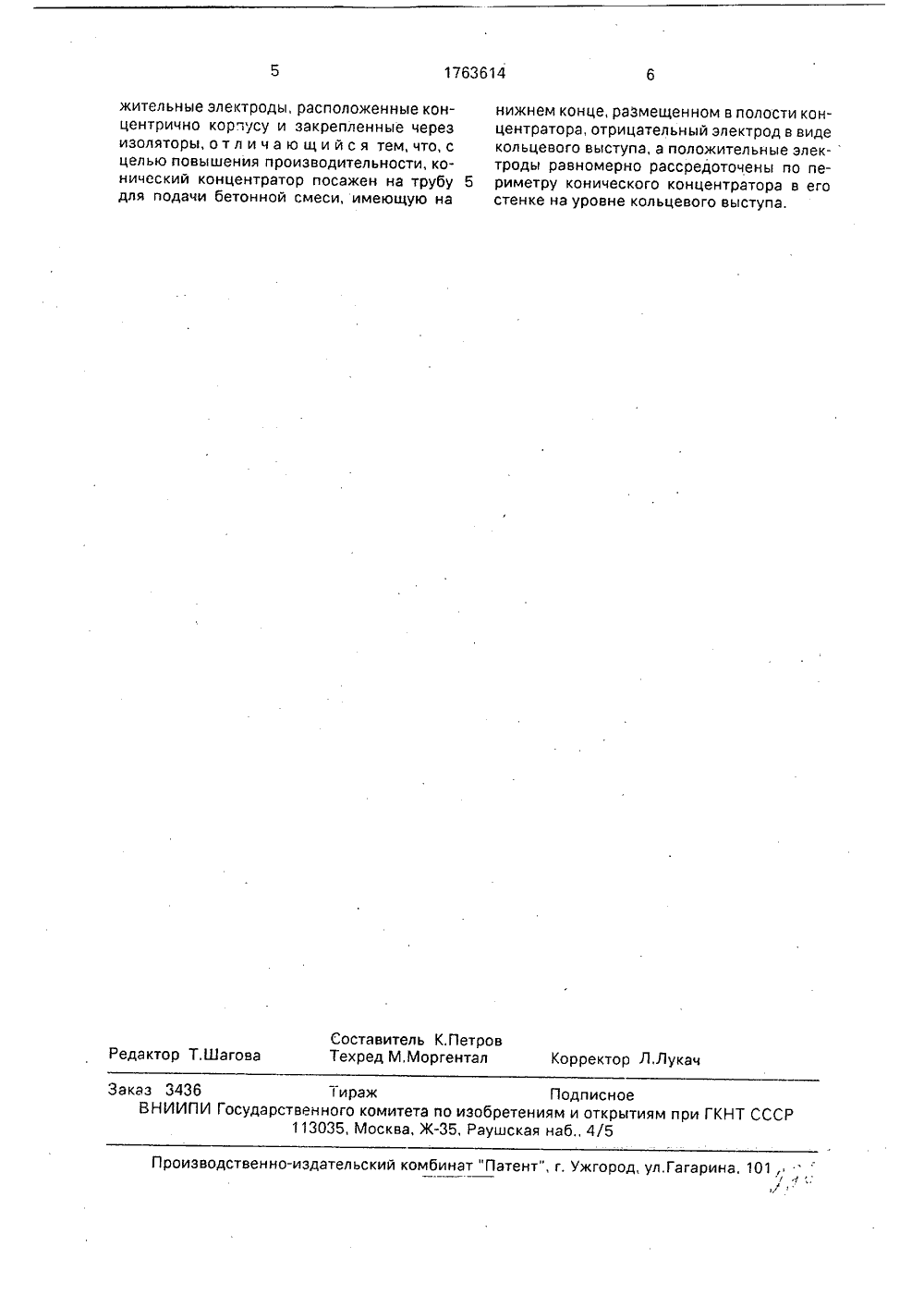

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 14 А 8 с г с в ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(46) 23.09,92. Бюл. М. 35Г 71) Ленинградское высшее инженерное морское училище им, адм. С.О.Макарова (72) Г.Н.Гаврилов, А,Б,Каракаев, Г.А,Рябинин, Б.Д,Ветров, В,В,Кузьмин, А.А.Пригожинский и К,В,ПетровГ 56) Авторское свидетельство СССР М 774941, кл. В 28 В 1/08, 1978.Авторское свидетельство СССР Ь 937681, Е 04 0 21/08, кл. 1980,Г 54) В И Б Р О УПЛ ОТН ИТЕ)5 Е 04 6 21/08, В 28 Г 57) Изобретение относится к строительству, а именно к устройствам для глубинного уплотнения бетонных смесей в вертикальных и наклонных скважинах. Виброуплотнитель содержит корпус в виде трубы 1 для подачи бетонной смеси, посаженный на нее конический концентратор 2, токовод 3, положительные электроды 4, расположенные концентрично корпусу 1. В нижней части трубы, размещенной в полости конического концентратора 2, установлен отрицательный электрод 7 в виде кольцевого выступа,а положительные электроды 4 равномерно "рассредоточены по периметру концентратора на уровне кольцевого выступа, В пробуренную скважину сбрасывается порция бетонной смеси до полного заполнения забоя скважины и над ней аксиально устанавливается виброуплотнитель. В дальнейшем бетонная смесь подается через вертикальный трубопровод, а скважина заполняется до горловины водой. Ка электроды подается высокое напряжение с блока питания, установленного на поверхность. Между электродами и кольцевым выступом происходитсинхронный разряд электродных пар, За счет концентрации гидродинамического поля в коническом концентраторе на забой воздействует мощный силовой импульс давпения, Одновременно с процессом уплотнения нижнего слоя бетонной смеси производится его активация. 1 ил.5 10 15 20 25 30 35 40 45 Изобретение относится к строительству, а именно к устройствам для глубинного уплотнения бетонных смесей в вертикальных и наклонных скважин.Цель изобретения -повышение производительности. Указанная цель достигается тем, что в виброуплотнителе конический концентратор посажен на трубу для подачи бетонной смеси, имеющую на нижнем кон. це, размещенном в полости концентратора, отрицательный электрод в виде кольцевого выступа, а положительные электроды равномерно рассредоточены по периметру конического концентратора, в его стенке на уровне кольцевого выступа.На фиг,1 схематически изображен виброуплотнитель,Виброуплотнитель содержит корпус 1 в виде трубы для подачи бетонной смеси и конический концентратор 2 в нижней его части, токовод 3, положительные электроды 4, расположенные концентрично к корпусу 1 и закрепленные через изоляторы 5, причем конический концентратор 2 посажен на трубу 1, имеющей на нижнем конце 6, размещенном в полости концентратора 2, отрицательный электрод 7 в виде кольцевого выступа конического концентратора в его стенке на уровне кольцевого выступа 7, Для эффективной работы конического концентратора количество одновременно обрабатываемых электродных пар должно быть не менее трех, причем уровень их установки в концентраторе должен быть в пределах (1/3,1/5) Н, где Н - высота концентратора, Такое конструктивное решение позволяет за счет концентрации гидродинамического поля в коническом концентраторе в 1,5-2,0 раза усилить силовое воздействие на бетонную смесь на забое при той же вводимой энергии, Это ведет не только к снижению энергозатрат, достаточно быстрому уплотнению, но и к резкому снижению времени набора бетонной смесью проектной прочности и как следствие, повышенной производительности при бетонировании. Виброуплотнитель работает следующим образом,В пробуренную скважину подается порция бетонной смеси до полного заполнениязабоя скважины и над ней коаксиально уста на вливается вибровозбудител ь. В дальнейшем бетонная смесь подается черезкорпус устройства 1, выполненный в видетрубы, а скважина заполняется до горловины водой. На электроды 4,7 по тоководу 3подается высокое напряжение с блока питания (на чертеже не показан) установленного на поверхности, Между электродами4,7 происходит синхронный разряд не менее трех электродных парах, равномернорасположенных по периметру внутри конического концентратора 2,За счет концентрации гидродинамического поля в коническом концентраторе назабой воздействует мощный силовой импульс давления, причем частота нагружениябетонной смеси регулируется с поверхности, Одновременно с процессом уплотнениянижнего слоя бетонной смеси производитсяего активация, что резко повышает прочностные характеристики и снижает время набора проектной прочности. По завершенииобработки слоя виброуплотнитель 1 за трубопровод поднимают на следующую рабочую позицию, при этом осуществляетсяподача очередной порции бетонной смесипо трубопроводу внутрь конического концентратора 2, Далее цикл продолжается,При подходе к поверхности, на расстоянии0,5-1,0 м виброуплотнитель вынимают ипроизводят дозаполнение скважины бетонной смесью, до получения оголовника,Предлагаемый виброуплотнитель позволяет на 30-40, повысить производительность работ. Обладает повышеннойнадежностью при эксплуатации.Формула изобретенияВиброуплотнитель для бетонных смесей, содержащий корпус в виде трубы дляподачи бетонной смеси и конического концентратора в нижней части, токовод, поло1763614 Составитель К,ПетровТехред М,Моргентал Корректор Л,Лукач Редактор Т,Шагова Заказ 3436 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101,/жительные электроды, расположенные концентрично корпусу и закрепленные через изоляторы, отл ича ю щи йся тем,что, с целью повышения производительности, конический концентратор посажен на трубу для подачи бетонной смеси, имеющую на нижнем конце, размещенном в полости концентратора, отрицательный электрод в виде кольцевого выступа, а положительные электроды равномерно рассредоточены по пе риметру конического концентратора в егостенке на уровне кольцевого выступа.
