Номер патента: 1758857
Автор: Попов
Текст

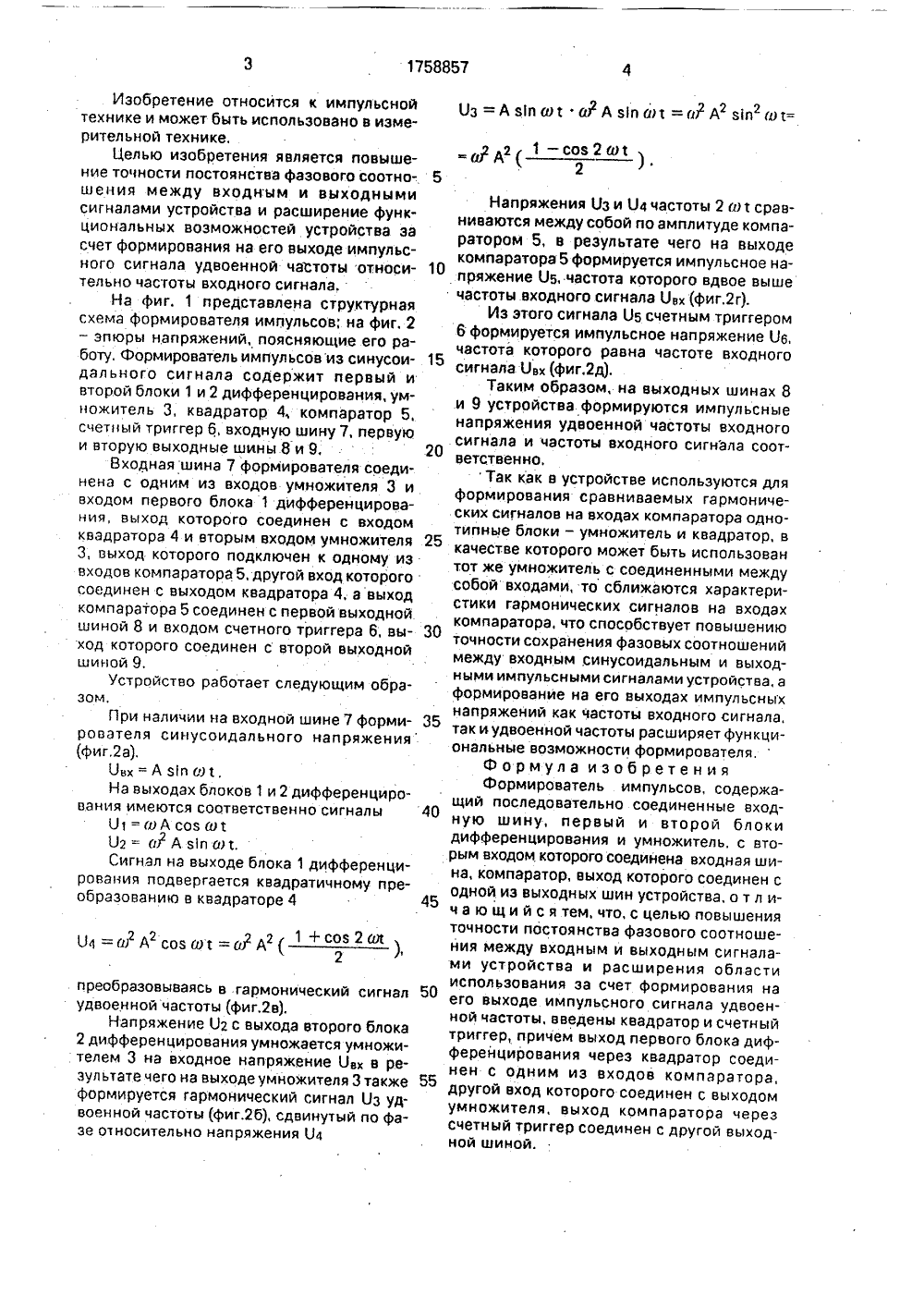

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 1 758 91 Я 11 3 К 5/153 51) ль" ьсной измепо ового дными ГОСУДАР СТВЕ ННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛ(71) Центральный научно-исследовский институт измерительной аппара(56) Авторское свидетельство СССРМ 1043822, кл. Н 03 К 5/20, 1982.Авторское свидетельство СССРВ 1403352, кл. Н 03 К 5/153, 1986,(57) Изобретение относится к импултехнике и может быть использовано врительной технике. Цель изобретениявышение точности и постоянства фазсоотношения между входным и еыхо сигналами устройства и расширение функциональных возможностей устройства эа счет формирования на одном из его выходом импульсного сигнала удвоенной частоты относительно частоты входного сигнала устройства. Устройство содержит первый и второй блоки 1 и 2 дифференцирования, умножитель 3, квадратор 4, компаратор 5, счетный триггер 6, входную шину 7, первую и вторую выходные шины 8 и 9. На выходной шине 8 формируется импульсный сигнал удвоенной частоты, на выходной шине 9 - сигнал частоты входного сигнала. Поставленная цель достигается введением в формирователь счетного триггера и квадратора. 2 ил.Изобретение относится к импульсной технике и может быть использовано в измерительной технике.Целью изобретения является повышение точности постоянства фазового соотношения между входным и выходными сигналами устройства и расширение функциональных возможностей устройства за счет формирования на его выходе импульсного сигнала удвоенной частоты относительно частоты входного сигнала.На фиг. 1 представлена структурная схема формирователя импульсов; на фиг. 2 - эпюры напряжений, поясняющие его работу. Формирователь импульсов из синусоидального сигнала содержит первый и второй блоки 1 и 2 дифференцирования, умножитель 3, квадратор 4, компаратор 5, счетный триггер 6, входную шину 7, первую и вторую выходные шины 8 и 9.Входная шина 7 формирователя соединена с одним из входов умножителя 3 и входом первого блока 1 дифференцирования, выход которого соединен с входом квадратора 4 и вторым входом умножителя 3, выход которого подключен к одному из входов компаратора 5, другой вход которого соединен с выходом квадратора 4, а выход компаратора 5 соединен с первой выходной шиной 8 и входом счетного триггера 6, выход которого соединен с второй выходной шиной 9.Устройство работает следующим образомПри наличии на входной шине 7 формирователя синусоидального напряжения фиг,2 а).Оцх = А 3 и в 1,На выходах блоков 1 и 2 дифференцирования имеются соответственно сигналы0 =вА соз вс02= в Азпвс.Сигнал на выходе блока 1 дифференцирования подвергается квадратичному преобразованию в квадраторе 4О = РА 2 созв 1 = 2 А 2( 1+соз 2 ы2)преобразовываясь в гармонический сигнал удвоенной частоты (фиг,2 в),Напряжение 0 с выхода второго блока2 дифференцирования умножается умножителем 3 на входное напряжение Овх в результате чего на выходе умножителя 3 также формируется гармонический сигнал Оз удвоенной частоты (фиг.2 б), сдвинутый по фазе относительно напряжения 04 Оз = А зп в 1 аР А зи в т = аР А згР в т=Я А( 1 - сов 2 вт )2Напряжения Оз и 04 частоты 2 в т сравниваются между собой по амплитуде компаратором 5, в результате чего на выходе компаратора 5 формируется импульсное напряжение Ов, частота которого вдвое выше частоты входного сигнала Ох (фиг.2 г).Из этого сигнала Оз счетным триггером6 формируется импульсное напряжение 06, частота которого равна частоте входногосигнала Овх (фиг 2 д)Таким образом, на выходных шинах 8и 9 устройства формируются импульсные напряжения удвоенной частоты входного сигнала и частоты входного сигнала соответственно.Так как в устройстве используются дляформирования сравниваемых гармонических сигналов на входах компаратора однотипные блоки - умножитель и квадратор, в качестве которого может быть использован тот же умножитель с соединенными между собой входами, то сближаются характеристики гармонических сигналов на входах компаратора, что способствует повышению точности сохранения фазовых соотношений между входным синусоидальным и выходными импульсными сигналами устройства, а формирование на его выходах импульсных напряжений как частоты входного сигнала, 35 так и удвоенной частоты расширяет функциональные возможности формирователя.Формула изобретения Формирователь импульсов, содержащий последовательно соединенные входную шину, первый и второй блоки дифференцирования и умножитель, с вторым входом, которого соединена входная шина, компаратор, выход которого соединен с одной из выходных шин устройства, о т л ич а ю щ и й с я тем, что, с целью повышения точности постоянства фазового соотношения между входным и выходным сигналами устройства и расширения области использования за счет формирования на его выходе импульсного сигнала удвоенной частоты, введены квадратор и счетный триггер, причем выход первого блока дифференцирования через квадратор соединен с одним из входов компаратора, другой вход которого соединен с выходом умножителя, выход компаратора через счетный триггер соединен с другой выходной шиной.1758851 Составитель Л.СотниковаРедактор О. Спесивых Техред М,Моргентал Корректор Л, Лукач Тираж Подписноевенного комитета по изобретениям и открытиям113035, Москва, Ж, Раушская наб 4/5 оизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 Заказ 3011 ВНИИПИ Государст при ГКНТ С
СмотретьЗаявка
4840774, 18.06.1990
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ИЗМЕРИТЕЛЬНОЙ АППАРАТУРЫ
ПОПОВ ВЛАДИМИР КИРИЛЛОВИЧ
МПК / Метки
МПК: H03K 5/153
Метки: импульсов, формирователь
Опубликовано: 30.08.1992
