Сигнализатор предельного перепада уровней жидкости

Номер патента: 1756769

Автор: Ярыгин

ZIP архив

Текст

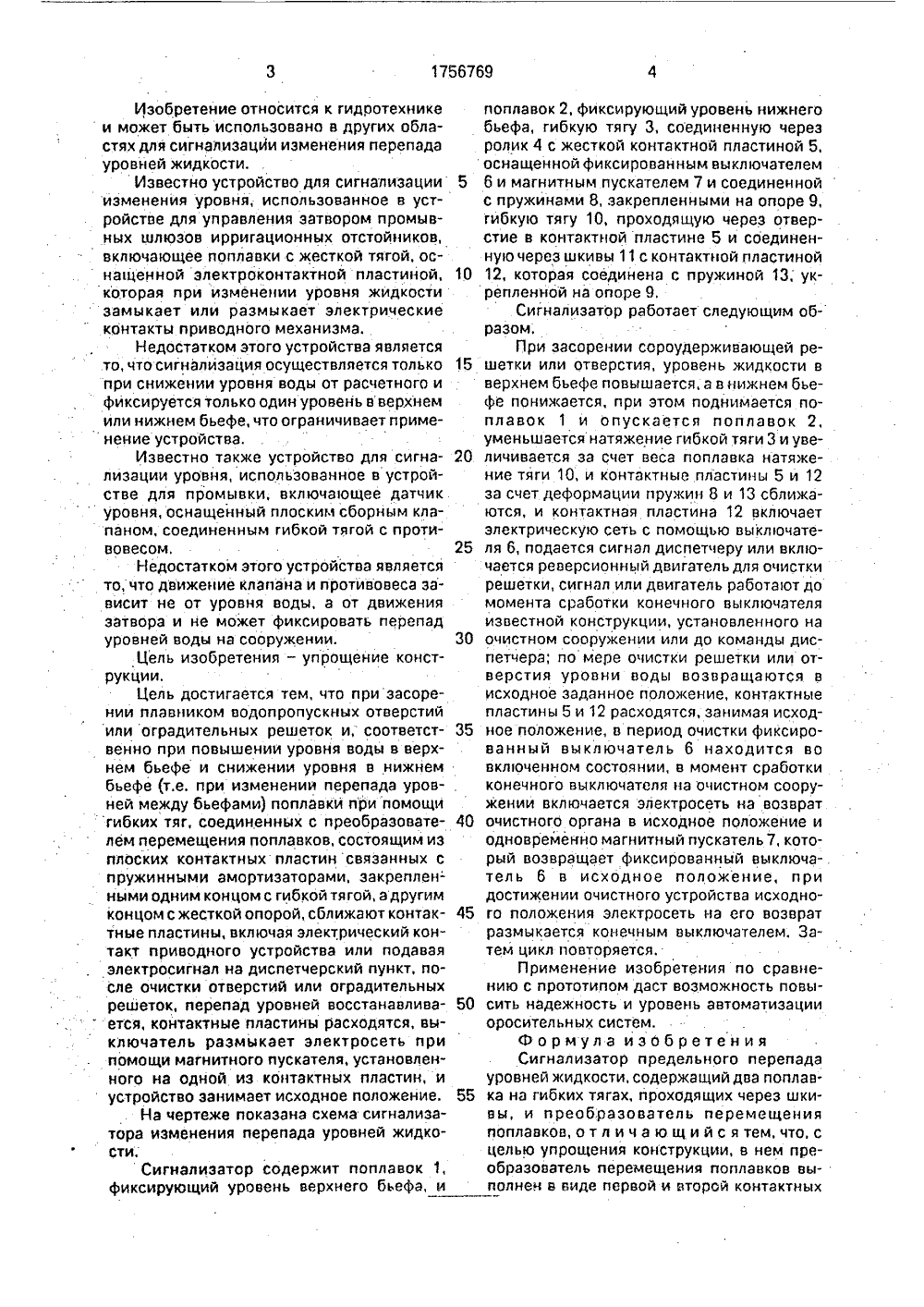

ОПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 .: . : .: .-" 2(21) 4741033/10, : :.гих областях для сигнализации изменения (22) 26.09.89:перепада уровней жидкостей. С целью упро- (46) 23.08.92. Бюл. М 31.,: щения конструкции сигнализатор содержит Р 1) Киргизский сельскохозяйственный инс- поплавок 1, фиксирующий уровень верхнего титут йм. К.И.Скрябина .. бьефа, и поплавок 2, фиксирующий уровень (72) И.Е.Ярыгин и А.И,Ярыгин,. .: нижнего бьефа, гибкую тягу 3, соединенную (56)Авторскоесвидетельство СССР . черезролик 4 сжесткой контактнойпласти- . М 269797, 84 7/56, 1970,:ной 5, оснащенной фиксированным выклюАвторскоесвидетельство СССР: чателем 6 и магнитным пускателем 7 и ЬЬ 279442, кл. Е 02 В 8/02, 1970.:, соединенной с пружинами 8, закрепленными на опоре 9, гибкую тягу 10, проходящую (54) СИГНАЛИЗАТОР ПРЕДЕЛЬНОГО П-: через отверстие в койтактной пластине 5 и РЕПАДА УРОВНЕЙ ЖИДКОСТИ : соединенную через шкивы 11 с контактной (57) Изобретеййе относится к области гидро- .пластиной 12, которая соединена с пружитехники и может быть использовано в дру- .ной 13, укрепленной на опоре 9, 1 ил.67 Ю 7 д 8,у 310 15 20 30 35 50 Изобретение относится к гидоотехнике и может быть использовано в других областях для сигнализацйи изменения перепада уровней жидкости.Известно устройство для сигнализации изменения уровня; использованное в устройстве для управления затвором промывных шлюзов ирригационных отстойников, включающее поплавки с жесткой тягой, оснащен ной электроконтактной пластиной,которая при изменении уровня жидкости замыкает или размыкает электрические контакты приводного механизма.Недостатком этого устройства является то, что сигнализация осуществляется только при снижении уровня воды от расчетного и фиксируется только один уровень в верхнем или нижнем бьефе, что ограничивает применение устройства.Известно также устройство для сигнализации уровня, использованное в устройстве для промывки, включающее датчик уровня, оснащенный плоским сборным клапаном, соединенным гибкой тягой с противовесом.Недостатком этого устройства является то, что движение клапана и противовеса зависит не от уровня воды, а от движения затвора и не может фиксировать перепад уровней воды на сооружении.Цель изобретения - упрощение конструкции,Цель достигается тем, что при засорении плавником водопропускных отверстий или оградительных решеток и, соответственно при повышении уровня воды в верхнем бьефе и снижении уровня в нижнем бьефе (т.е. при изменении перепада уровней между бьефами) поплавки при помощи гибких тяг, соединенных с преобразователем перемещения поплавков, состоящим из плоских контактных пластин связанных с пружинными амортизаторами, закреплен- ными одним концом с гибкой тягой, а другим концом с жесткой опорой, сближают контактные пластины, включая электрический контакт приводного устройства или подавая электросигнал на диспетчерский пункт, после очистки отверстий или оградительных решеток, перепад уровней восстанавливается, контактные пластины расходятся, выключатель размыкает электросеть при помощи магнитного пускателя, установленного на одной из контактных пластин, и устройство занимает исходное положение.На чертеже показана схема сигнализатора изменения перепада уровней жидкости,Сигнализатор содержит поплавок 1,фиксирующий уровень верхнего бьефа, и поплавок 2, фиксирующий уровень нижнего бьефа, гибкую тягу 3, соединенную через ролик 4 с жесткой контактной пластиной 5, оснащенной фиксированным выключателем 6 и магнитным пускателем 7 и соединенной с пружинами 8, закрепленными на опоре 9, гибкую тягу 10, проходящую через отверстие в контактной пластине 5 и соединенную через шкивы 11 с контактной пластиной 12, которая соединена с пружиной 13; укрепленной на опоре 9,Сигнализатор работает следующим об- разом.При засорении сороудерживающей решетки или отверстия, уровень жидкости в верхнем бьефе повышается, а в нижнем бьефе понижается, при этом поднимается поплавок 1 и опускается поплавок 2, уменьшается натяжение гибкой тяги 3 и увеличивается за счет веса поплавка натяжение тяги 10, и контактные пластины 5 и 12 за счет деформации пружин 8 и 13 сближаются, и контактная пластина 12 включает электрическую сеть с помощью выключателя 6, подается сигнал диспетчеру или включается реверсионный двигатель для очистки решетки, сигнал или двигатель работают до момента сработки конечного выключателя известной конструкции, установленного на очистном сооружении или до команды диспетчера; по мере очистки решетки или отверстия уровни воды возвращаются в исходное заданное положение, контактные пластины 5 и 12 расходятся, занимая исходное положение, в период очистки фиксированный выключатель 6 находится во включенном состоянии, в момент сработки конечного выключателя на очистном сооружении включается электросеть на возврат очистного органа в исходное положение и одновременно магнитный пускатель 7, который возвращает фиксированный выключатель 6 в исходное положение, при достижении очистного устройства исходного положения электросеть на его возврат размыкается конечным выключателем, Затем цикл повторяется.Применение изобретения по сравнению с прототипом даст возможность повысить надежность и уровень автоматизации оросительных систем.Формула изобретения Сигнализатор предельного перепада уровней жидкости, содержащий два поплавка на гибких тягах, проходящих через шкивы, и преобразователь перемещения поплавков, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции, в нем преобразователь перемещения поплавков выполнен в виде первой и второй контактных1756769 Составитель И. ЯрыгинТехред М,Моргентал Корректор А. Долинич Редактор М. Бланар Заказ 3083 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5. Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 пластин, жестко связанных с соответствующими гибкими тягами, концы которых не связаны с поплавками, закреплены упруго,причем гибкая тяга второго поплавка пропу-щена через центральное отверстие, выполненное в первой контактной пластине.

Смотреть

Заявка

4741033, 26.09.1989

КИРГИЗСКИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ ИМ. К. И. СКРЯБИНА

ЯРЫГИН ИВАН ЕВСЕЕВИЧ, ЯРЫГИН АЛЕКСАНДР ИВАНОВИЧ

МПК / Метки

МПК: G01F 23/44

Метки: жидкости, перепада, предельного, сигнализатор, уровней

Опубликовано: 23.08.1992
