Рабочее оборудование экскаватора

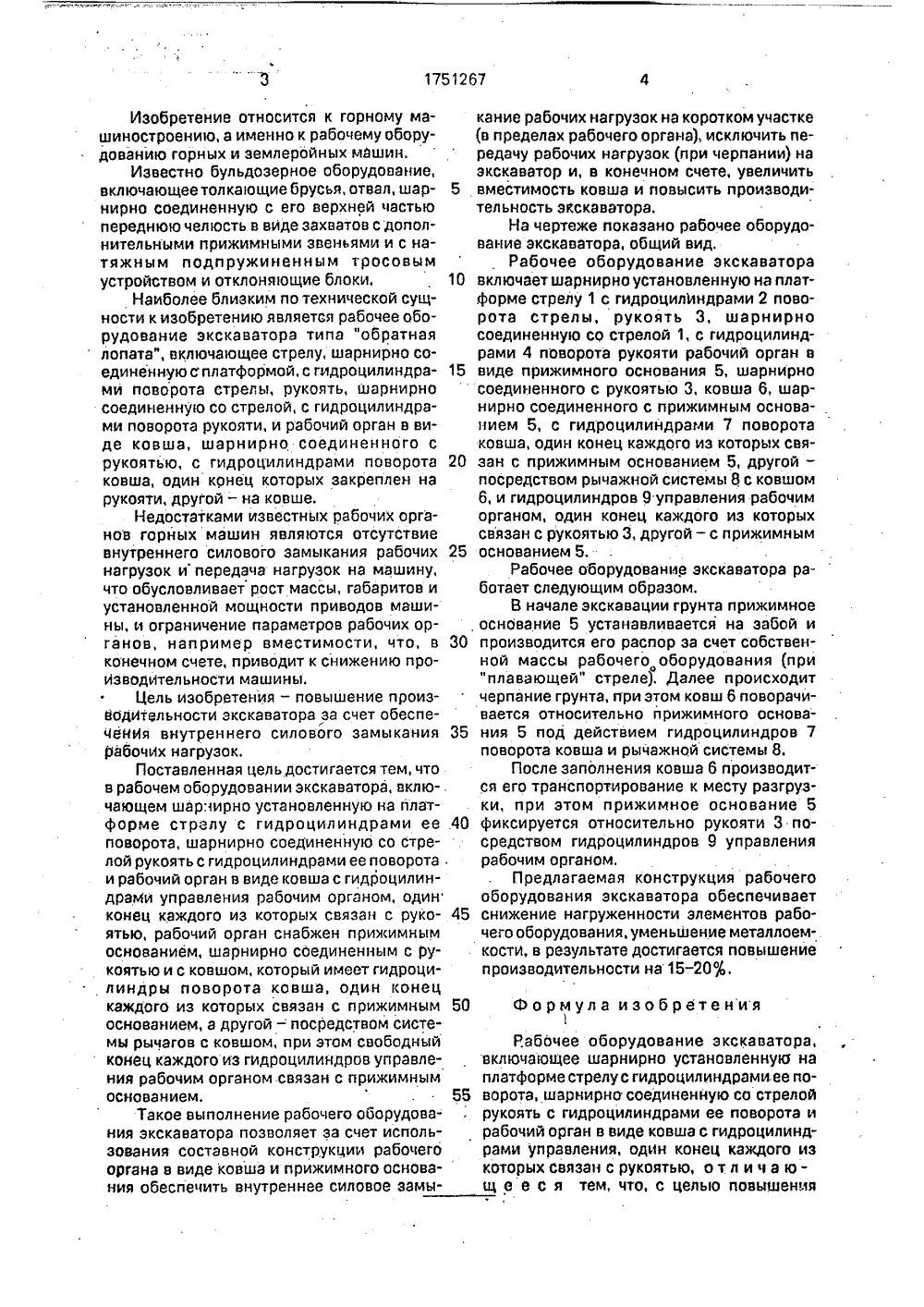

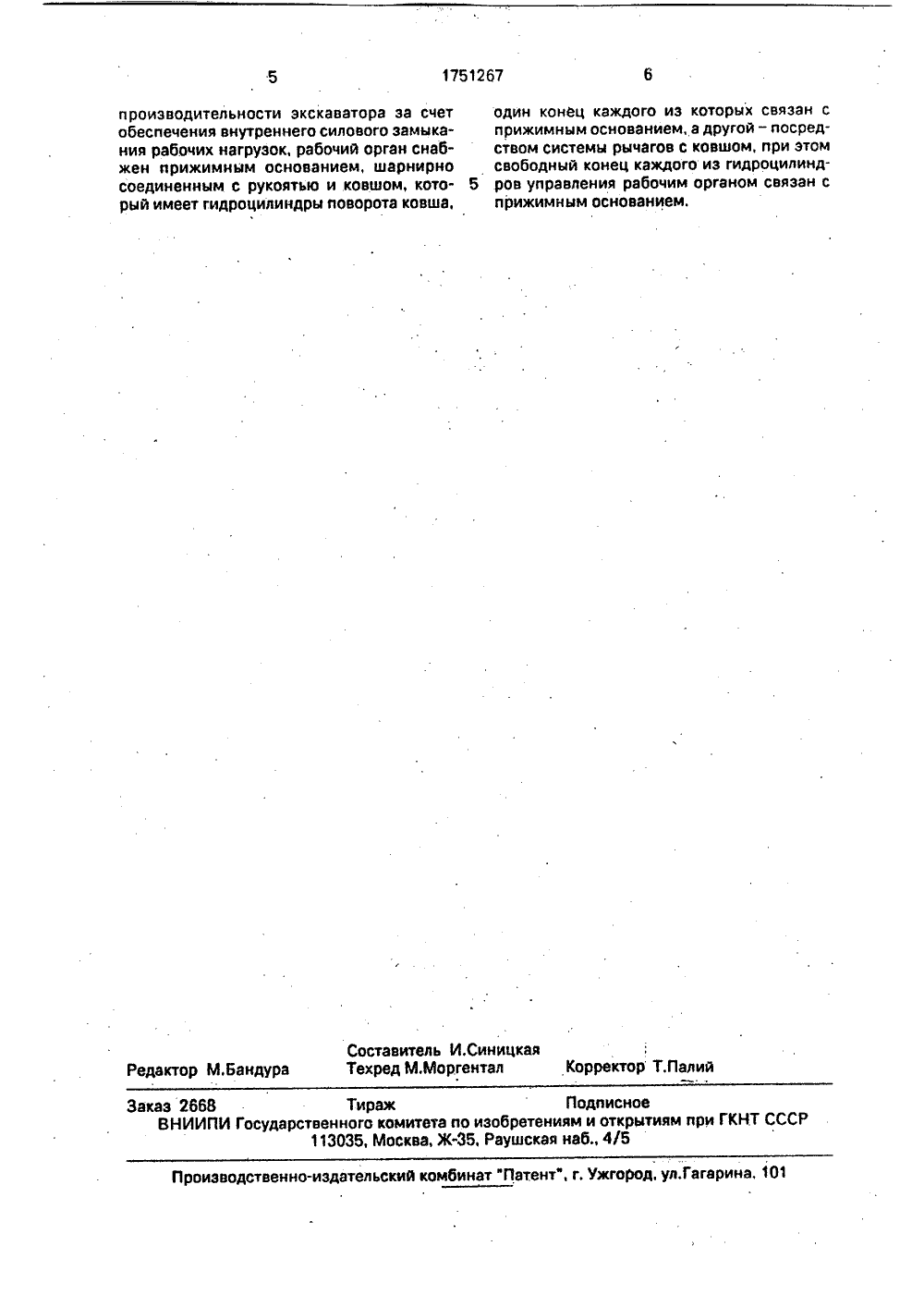

(9 ГОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР МИТЕТОТКРЫТИЯМ ОПИСАНИЕ ИЗОБРЕТЕНИ шиностроещность изо"(71) Свердловский горный институт им. В.В. Вахрушева(56) Авторское свидетельство СССР М 1514878, кл. Е 02 Р 3/76, 1989.Гаркави Н.Г. и др. Машины для земляных работ. М.; Высшая школа, 1982, с. 132- 133. рис, 6.30.(54) РАБОЧЕЕ ОБОРУДОВАНИЕ ЭКСКАВАТОРА(57) Использование мание, землеройные Су бретения: в рабочем оборудовании экскаватора в момент начала экскавации грунта прижимное основание 5 устанавливается на забой и производится его распор за счет собственной массы рабочего оборудования при "плавающей" стреле, Далее происходит черпание грунта, при этом ковш 6 поворачивается относительно прижймного основания 5 под действием гидроцилиндров 7 поворота ковша и рычажной системы 8. После заполнения ковша 6 производится его транспортирование к месту разгрузки, при этом прижимное основание 5 фиксируется относительно рукояти 3 йосредством гидро- цилиндров 9 рабочего органа, 1 ил.У)Изобретение относится к горному машиностроению, а именно к рабочему оборудованию горных и землеройных машин.Известно бульдозерное оборудование, включающее толкающие брусья, отвал, шарнирно соединенную с его верхней частью переднюю челюсть в виде захватов с дополнительными прижимными звеньями и с натяжным подпружиненным тросовым устройством и отклоняющие блоки,Наиболее близким по технической сущности к изобретению является рабочее оборудование экскаватора типа "обратная лопата", включающее стрелу, шарнирно соединенную с платформой, с гидроцилиндрами поворота стрелы, рукоять, шарнирно соединенную со стрелой, с гидроцилиндрами поворота рукояти, и рабочий орган в виде ковша, шарнирно соединенного с рукоятью, с гидроцилиндрами поворота ковша, один конец которых закреплен на рукояти, другой - на ковше.Недостатками известных рабочих органов горных машин являются отсутствие внутреннего силового замыкания рабочих нагрузок ипередача нагрузок на машину, что обусловливает рост массы, габаритов и установленной мощности приводов машины, и ограничение параметров рабочих органов, например вместимости, что, в конечном счете, приводит к снижению проИзводительности машины.Цель изобретения - повышение производительности экскаватора за счет обеспечения внутреннего силового замыкания рабочих нагрузок.Поставленная цель достигается тем, что в рабочем оборудовании экскаватора, включающем шарнирно установленную на платформе стрелу с гидроцилиндрами ее поворота, шарнирно соединенную со стрелой рукоять с гидроцилиндрами ее поворота и рабочий орган в виде ковша с гидроцилиндрами управления рабочим органом, один конец каждого из которых связан с рукоятью, рабочий орган снабжен прижимным основанием, шарнирно соединенным с рукоятью и с ковшом, который имеет гидроцилиндры поворота ковша, один конец каждого из которых связан с прижимным основанием, а другой - посредством системы рычагов с ковшом, при этом свободный койец каждого из гидроцилиндров управления рабочим органом связан с прижимным основанием,Такое выполнение рабочего оборудования экскаватора позволяет за счет использования составной конструкции рабочего органа в виде ковша и прижимного основания обеспечить внутреннее силовое эамы 50 55 формула изобретения Рабочее оборудование экскаватора, включающее шарнирно установленную на платформе стрелу с гидроцилиндрами.ее поворота, шарнирно соединенную со стрелой рукоять с гидроцилиндрами ее поворота и рабочий орган в виде ковша с гидроцилиндрами управления, один конец каждого из которых связан с рукоятью, о т л и ч а ющ е е с я тем, что, с целью повышения кание рабочих нагрузок на коротком участке (в пределах рабочего органа), исключить передачу рабочих нагрузок (при черпании) на экскаватор и, в конечном счете, увеличить 5 вместимость ковша и повысить производительность экскаватора.На чертеже показано рабочее оборудование экскаватора, общий вид.Рабочее оборудование экскаватора 10 включает шарнирно установленную на платформе стрелу 1 с гидроцилиндрами 2 поворота стрелы, рукоять 3, шарнирно соединенную со стрелой 1, с гидроцилиндрами 4 поворота рукояти рабочий орган в 15 виде прижимного основания 5, шарнирносоединенного с рукоятью 3, ковша 6, шарнирно соединенного с прижимным основа- .нием 5, с гидроцилиндрами 7 поворота ковша, один конец каждого из которых свя зан с прижимным основанием 5, другой -посредством рычажной системы 8 с ковшом 6, и гидроцилиндров 9 управления рабочим органом, один конец каждого из которых связан с рукоятью 3, другой - с прижимным 25 основанием 5.Рабочее оборудование экскаватора работает следующим образом.В начале экскавации грунта прижимноеоснование 5 устанавливается на забой и 30 производится его распор за счет собственной массы рабочегооборудования (при "плавающей" стреле). Далее происходит черпание грунта, при этом ковш 6 поворачивается относительно прижимного основа ния 5 под действием гидроцилиндров 7поворота ковша и рычажной системы 8.После заполнения ковша 6 производится его транспортирование к месту разгрузки, при этом прижимное основание 5 .40 фиксируется относительно рукояти 3 посредством гидроцилиндров 9 управления рабочим органом.Предлагаемая конструкция рабочегооборудования экскаватора обеспечивает 45 снижение нагруженности элементов рабочего оборудования, уменьшение металлоемкости, в результате достигается повышение производительности на 15-200 .1751267 Составитель И.СиницкаяРедактор М.Бандура Техред М,Моргентал Корректор Т.Палий Заказ 2668 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж. Раушская наб., 4(5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 производительности экскаватора за счет обеспечения внутреннего силового замыкания рабочих нагрузок, рабочий орган снабжен прижимным основанием, шарнирно соединенным с рукоятью и ковшом, который имеет гидроцилиндры поворота ковша,один конец каждого из которых связан с прижимным основанием, а другой - посредством системы рычагов с ковшом, при этом свободный конец каждого из гидроцилинд ров управления рабочим органом связан сприжимным основанием.
