Генератор импульсов

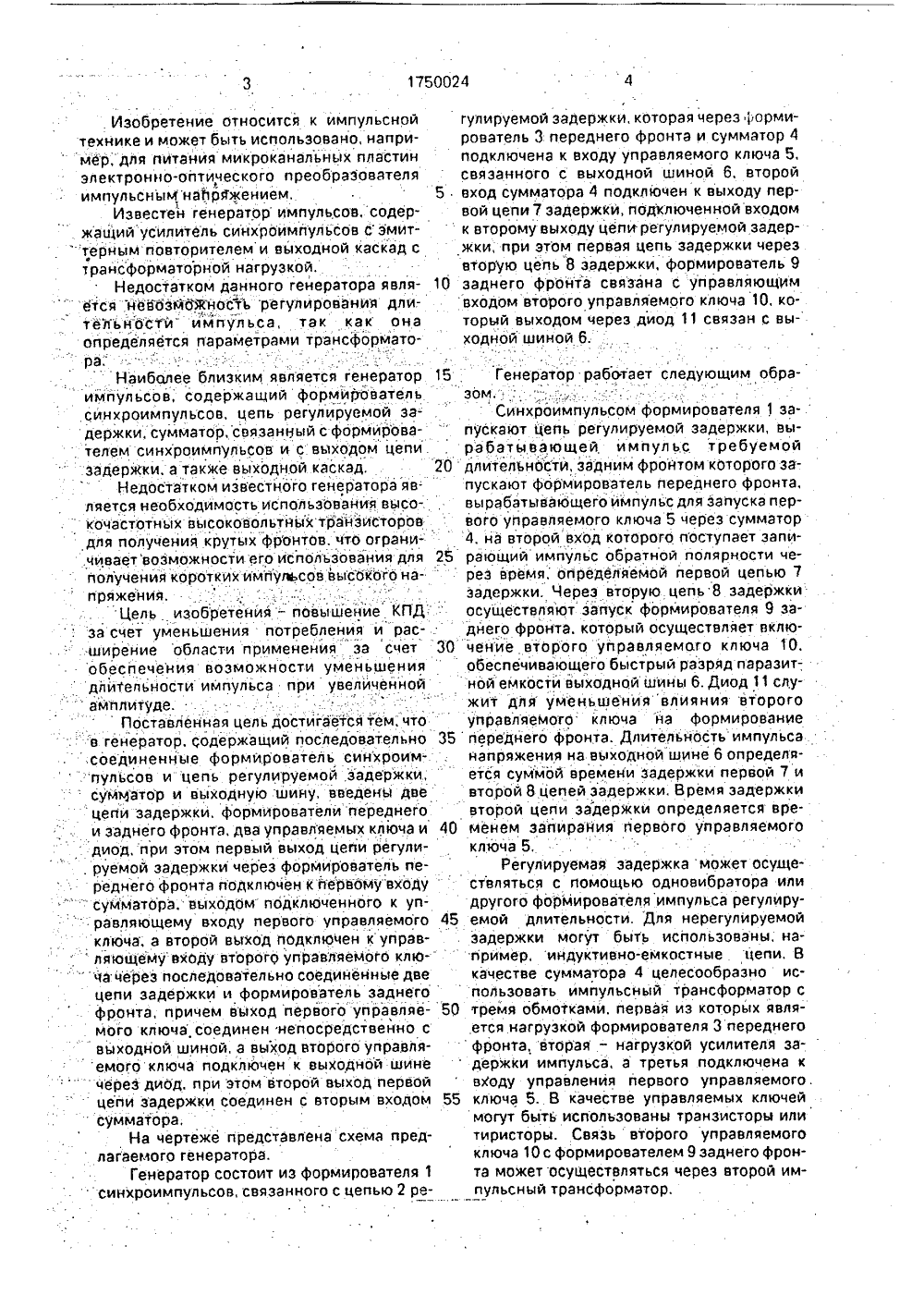

(51)5 Н 03 К 3/1 л 1 ) М ИСАН ТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР АВТОРСКОМУ СВИД(71) Государственный оптический институт им, С,И. Вавилова(57) Изобретение относится к импульсной технике и может быть использовано для по- . строения источников питания микроканальных пластин. Цель - повышение КПД и 175 О 024 А расширенйе области применения, Генератор импульсов содержит формирователь 1 синхроимпульсов, цепь 2 регулируемой задержки, сумматор 4, вйходную шину 6, две цепи 7 и 8 задержки, формирователи 3 и 9 переднето и заднегофронта, два управляемых ключа 5 и 10 и диод 11. Повышение КОД достигается за счет умейьшения потребления, а расширение области применения за счет обеспечения возможности уменьшения длительности импульса при,увеличеннойамплитуде достигается подачей на второй вход сумматора 4 импульсов с большим временем задержки. 1 ил.. Изобретение относится к импульсной технике и может быть использовано, например, для питания микроканальных пластин электронно-оптического преобразователя импульсныМ най раен ием.Известен генератор импульсов, содержащий усилитель синхроимпульсов сэмит"терным повторителем и выходной каскад с трайсформаторной нагрузкой.Недостатком данного генератора является невозмоЖность регулирования длительности импульса, так как она определяется параметрами трансформатора.Наибалее близким является генератор импульсов, содержащий формирователь синхроимпульсов, цепь регулируемой задержки, сумматор. связанный с формирователем синхроимпульсов и с вь 1 ходом цепи.задержки, а также выходной каскад.Недостатком известйого генератора является необходймость использования высокочастотных высоковольтных транзисторов для получения крутых фронтов, что ограни.чиваетвоэможности его использования для получения коротких импульсов высокого напряженияя.Цель изобретения - повышение КПД:за счет уменьшения потребления и рас. ширение области примейения эа счет обесйечения возможности уменьшения длительности импульса при увелйченной амплитуде.Поставленная цель достигается тем, чтов генератор. Содержащий последовательно :соединенные формирователь синхроим: пульсов и цепь регулируемой задержки; сумматор и выходную шину, введены две цепи задержки, формирователи переднего и заднего фронта, двэ управляемых ключа идиод, при этом первый выход цепи регули, руемой задержки через формирователь переднего фронта йодключен к первому-входу сумматора, выходом- подключенного к управляющему входу первого управляемого ключа, а второй выход подключен к управ ляющемувходу второгО управляемого клю ча через последовательно соединенные двецепи задержки и формирователь заднего фронта, причем выход первого управляе. мого ключа соединен непосредствейно свйходной шиной, а выход второго управляемого ключа подключен к выходной шине через диод. при этом второй выход первойцепи задержки соединен с вторым входомсумматора.На чертеже представлена" схема предлагаемого генератора.Генератор состоит из формирователя 1синхроимпульсов, связанного с цепью 2 регулируемой задержки, которая через Формирователь 3 переднего фронта и сумматор 4 подключена к входу управляемого ключа 5, связанного с выходной шиной 6, второй 5 вход сумматора 4 подключен к выходу первой цепи 7 задержки, подключенной входомк второму выходу цепи регулируемой задержки, при этом первая цепь задержки через вторую цепь 8 задержки, формирователь 9 10 заднего фронта связана с управляющимвходом второго управляемого ключа 10, который выходом через диод 11 связан с выходной шиной 6.15 Генератор работает следующим образом.Сйнхроимпульсом формирователя 1 запускают цепь регулируемой задержки, вырабатывающей импульс требуемой20 длительности, задним фронтом которого запускают формирователь переднего фронта,вырабатывающего импульс для запуска первого управляемого ключа 5 через сумматор4, на второй вход которого поступает эапи 25 рающий имйульс обратной полярности че рез время. Определяемой первой цепью 7задержки. Через вторую цепь 8 задержкиосуществляют запуск формирователя 9 заднего фронта. который осуществляет вклю 30 чение второго управляемого ключа 10,обеспечивающего быстрый разряд паразитной емкости выходной шины 6. Диод 11 служит для уменьшения влияния второгоуправляемого ключа йа формирование35переднего фронта. Длительность импульсанапряжения на выходной шине 6 определяется суммой времени задержки первой 7 ивторой 8 цепей задержки, Время задержкивторой цепи задержкй определяется вре 40 менем эапирания первого управляемогоключа 5,Регулируемая задержка можетосуществляться с помощью одновибратора илидругого формирователя импульса регулиру 45 емой длительности, Для нерегулируемойзадержки могут быть использованы, например, индуктивно-емкостные цепи, Вкачестве сумматора 4 целесообразно использовать импульсный трансформатор с50 тремя обмотками. первая из которых является нагрузкой формирователя 3 переднегофронта, вторая - нагрузкой усилителя за держки импульса, а третья подключена квХоду управления первого управляемого.55 ключа 5. В качестве управляемых ключеймогут быть использованы транзисторы илитиристоры. Связь второго управляемогоключа 10 с формирователем 9 заднего фронта может осуществляться через второй импульсный трансформатор.Ъ1750024 Составитель Л.ФедоровТехред М.Моргентал Корректор Э.Лончакова Редактор А.КозоризЗаказ 2603 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при.ГКНТ СССР113035. Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 По сравнению с известным предлагае- ния за счет обеспечения воэможности мый генератор позволяет получить импуль- уменьшения длительности импульса при сы с более крутыми фронтами, более увеличеннойамплитуде, в него введеныдве высокого напряжения при меньшем потреб- цепи задержки, формирователи переднего и лении за счет запирания первого ключа пе заднего фройта; два управляемых ключа и . ред отпиранием второго ключа. Крутизна диод, при этом первый выход цепи регули. фронта повышается за счет введения диода, руемой задержкй через формирователь пеуменьшающего влияние второго управляе- реднего фронта подключен к первому входу мого ключа при формировании переднегосумматора, выходом подключенного к упфронта,акрутизназаднегофронтаповыша-. 10 равляющему входу первого управляемого ется эа счет отключения емкости питающей ключа, а второй вйход подключен к управляцепи при формировании заднего фронта. ющему входу второго управляемого ключачерез последовательно соединенные двеФ о р м у л а и з о б р е т е н и яцепи задержки и формирователь заднего: Генератор импульсов, содержащий по фронта, причем выходпервого управляемо- следовательно соединенные формирова-го ключа соединен непосредственно, с тель синхроимпульсов и цепь регулируемой выходной шиной, а выход второго управлязадержки, сумматор и выходную шину, о т - емого ключа подключен к выходной шине . л и ч а ю щ и й с я тем, что,-с целью . через диод; при этом второй выход цепи повышения КПД за счет уменьшения по задержкисоединен с вторымвходомсумматребления и расширения области примейе- :тора.
