Устройство для крепления ветвей плодовых деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1748738
Авторы: Гелашвили, Дзамукашвили, Кобаладзе, Сехниашвили, Якобашвили
Текст

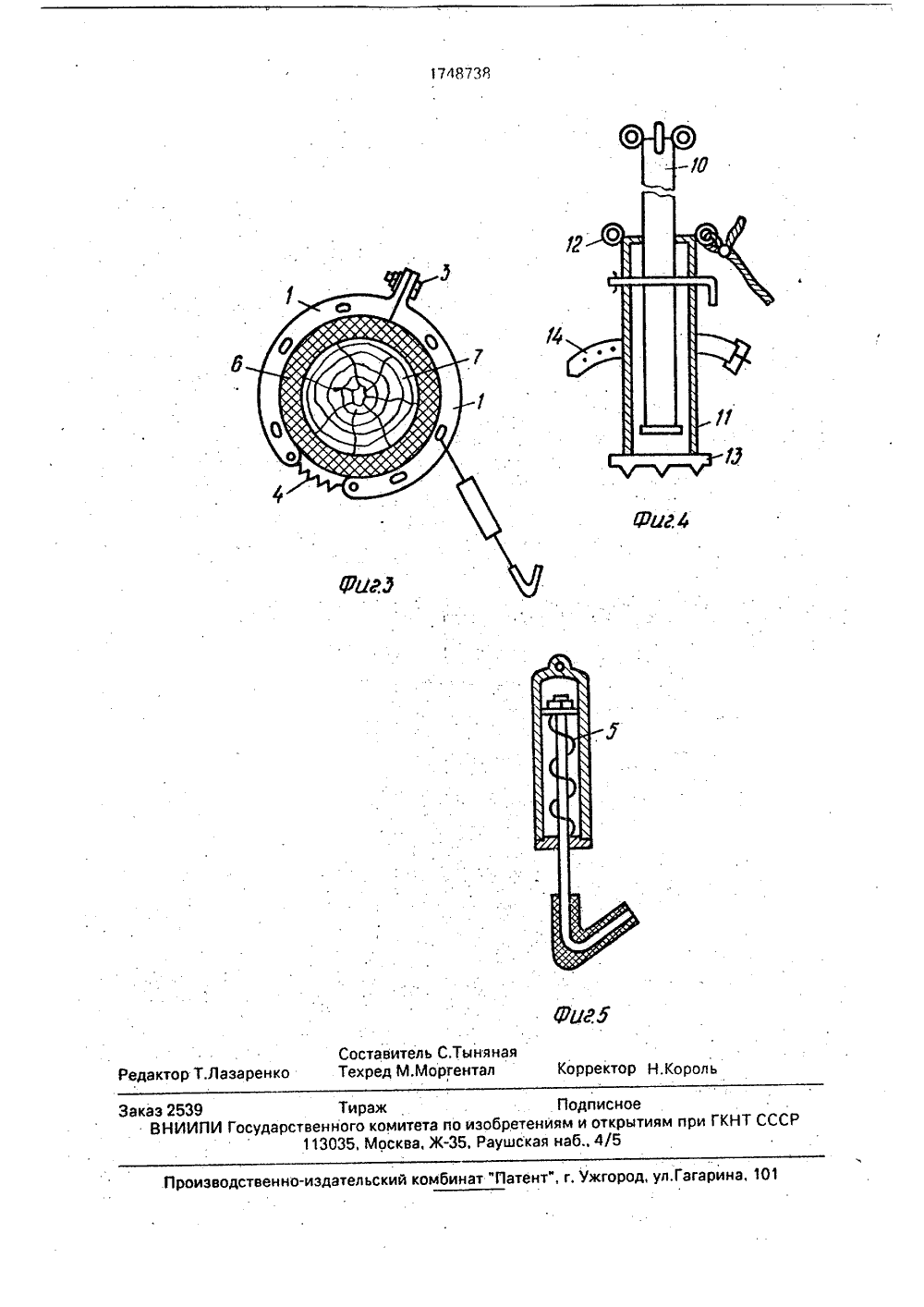

союз сове гскихСОЦИАЛИСТИЧЕСКИХ 17487 РЕСПУБЛИК 51) 5 САНИЕ ИЗОБРЕТЕНИ ВИДЕТЕПЬСТН К АВТОРСКО(21) 4705939/15 (22) 12.05.89 (46) 23.07.92. Бюл, М 2 (71) Грузинский, аучн институт механизаци сельского хозяйства и (72) Д,Г,Кобаладзе, Д.И.Дзамукашвили Н.Ш,Якобашвили(54) УСТРОЙСТВО Д ВЕЙ ПЛОДОВЫХ ДЕ м 1 и стволть выполнейки 8 (фиг.2ии пол ожигаемая часабжены уш ом 7 дерева.на в виде те) с механизения при ь 10 и основами 12 для 3 стойки выии на почву, ьно крепится нои между хомуто Основа 1 может бь лескопической сто мом 9 фикса ц выдвижении, Выдв ная стойка 11 сн крепления тяг 2, полнено с эубцаю К стволу 7 стойка 8 ремнем 14. Основание 1 для фиксац дополнителзакрепляют яг с крючка- утолщением я и нет необрева, Тяги 2я в постоян агруэке они т ветви в заорки урок ачальное ают.тяги 2 к ая. поГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР Изобретение относится к сельскому хозяйству, в частности к устройствам по уходу за плодовыми деревьями или другими садовыми растениями.Целью изобретения является повышение удобства эксплуатации,На фиг.1 изображено устройство для крепления ветвей плодовых деревьев в виде хомута; на фиг.2 - тоже, когда основа выполнена в виде телескопической стойки; на фиг.3 - то же, вид сверху; на фиг,4- основа в виде телескопической стойки, разрез; на фиг,5 - конструкция крючка.Устройство для крепления ветвей плодовых деревьев состоит из основы 1 в виде хомута, состоящего из двух половин с отверстиями для закрепления тяг 2.Половинки хомута 1 с одного конца скреплены болтом 3, а с разомкнутого конца они связаны одна с другой пружиной 4. Тяги 2 состоят из двух частей, которые соединены посредством пружины 5, Устройство снабжено мягкой прокладкой 6, устаиовлен(57) Изобретение относится к сельскому хозяйству, Цель изобретения - многократное использование устройства с одной установки, упрощение монтажа и эксплуатации, Устройство содержит основу с закрепленными на ней тягами, имеющими крюки. Основа . выполнена в виде хомута, состоящего из двух половин, свободные концы которых соединены пружиной, Такое выполнение оптимально для деревьев с центральным стволом. Для деревьев без центрального ствола основа выполнена в виде телескопической стойки, Тяги для обоих вариантов выполнены из двух частей, которые связаны между собой пружиной. 5 ил,Основу одевают на ствол и ветви деревьев посредством т ми, Если дерево растущее с ствола пружина 4 растягиваетс . ходимости снимать хомут с де благодаря пружине 5 находятс ном контакте с ветвями. При растягиваются, но удерживаю данном положении, а после уб когда ветви возвращаются в н ложение пружинь, 5 подтягивним,В случае, когда деревья не имеют центрального ствола, устройство выполняется в виде телескопической стойки, устанавливается к стволу дерева и крепится к нему ремнем 14.Телескопическая стойка позволяет выбирать длину, соответствующую каждому дереву, Остальное в монтаже и эксплуатациианалогично опиСанному и переустановки также не требуется.Устройство может использоваться многократно с одной установки и не требует переустановок. Оно проще в монтаже и эксплуатации, так как монтируется один раз, а выполнениетяг из двух соединенных посредством пружины частей гарантирует постоянный контакт тяг с ветвями.Формула изобретенияУстройство для крепления ветвей пло 5 довыхдеревьев, содержащее стойку, на вершине которой размещен хомут, с тягами,имеющими крючки, о т л и ч а ю ще е с я тем,что, с целью повышения эксплуатационныхвозможностей, хомут выполнен в виде эла 10 стичного кольца и охватывающих его жестко,связанных между собой с одной стороны иподпружиненных с другой стороны полуколец, каждая тяга связана с крючком посредством пружины, а каждый крючок снабжен15 эластичным наконечником,едактор Т.Лазаренк роль екто изводственно Заказ 2539 ВНИИПИ ставитель С.Тыня хред М.Моргентал Тираж Подписноерственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 льский комбинат "Патент", г. Ужгород, ул.Гагарина, 10
СмотретьЗаявка
4705939, 12.05.1989
ГРУЗИНСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭЛЕКТРИФИКАЦИИ СЕЛЬСКОГО ХОЗЯЙСТВА ИМ. К. М. АМИРАДЖИБИ
КОБАЛАДЗЕ ДЖИМШЕР ГЕОРГИЕВИЧ, СЕХНИАШВИЛИ АМИРАН ИВАНОВИЧ, ДЗАМУКАШВИЛИ ДАВИД ИРАКЛИЕВИЧ, ГЕЛАШВИЛИ ГИВИ МУРМАНОВИЧ, ЯКОБАШВИЛИ НУГЗАР ШОТАЕВИЧ
МПК / Метки
МПК: A01G 17/10
Метки: ветвей, деревьев, крепления, плодовых
Опубликовано: 23.07.1992
Код ссылки
<a href="https://patents.su/3-1748738-ustrojjstvo-dlya-krepleniya-vetvejj-plodovykh-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для крепления ветвей плодовых деревьев</a>
