Формирователь импульсов

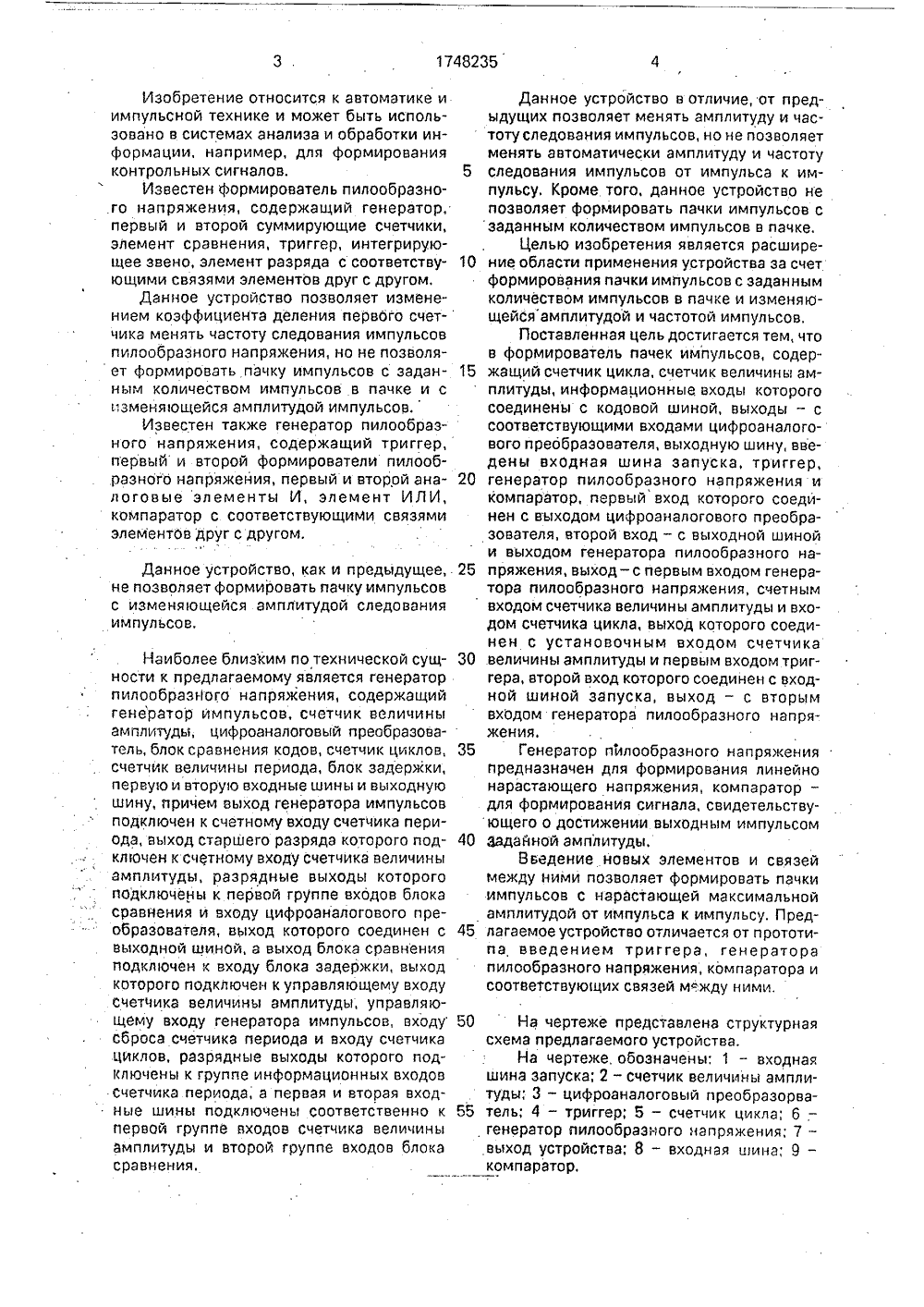

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИ ЕСПУБЛИК 03 К 4/ 6(51) Я 0 ОБРЕТЕНИ ОРСКОМУ СВИДЕТЕЛЬСТВ енное обьед ние ьство СССР/08, 24.03.86. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ПИСАНИЕ(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57) Изобретение может быть использовано в системах анализа и обработки информации. Формирователь содержит 1 входную шину запуска (1), 1 счетчик величины амплитуды (2), 1 цифроаналоговый преобразователь (3), 1 триггер (4), 1 счетчик цикла (5), 1 генератор пилообразного напряжения (6), 1 выход устройства (7), 1 входную шину (8), 1 компаратор (9) с соответствующими связями. 1 ил,1748235 Целью изобретения является расшире 10 ние области применения устройства за счет 20 30 Наиболее близким по технической сущности к предлагаемому является генератор пилообразного напряжения, содержащий генератор импульсов, счетчик величины амплитуды, цифроаналоговый преобразователь, блок сравнения кодов, счетчик циклов, 3 счетчик величины периода, блок задержки, первую и вторую входные шины и выходную шину, причем выход генератора импульсов подключен к счетному входу счетчика периода, выход старшего разряда которого подключен к счетному входу счетчика величины амплитуды, разрядные выходы которого подключены к первой группе входов блока сравнения и входу цифроаналогового преобразователя, выход которого соединен с 4 выходной шиной, а выход блока сравнения подключен к входу блока задержки, выход которого подключен к управляющему входу счетчика величины амплитуды, управляющему входу генератора импульсов, входу сброса счетчика периода и входу счетчика циклов, разрядные выходы которого подключены к группе информационных входов счетчика периода, а первая и вторая входные шины подключены соответственно к первой группе входов счетчика величины амплитуды и второй группе входов блока сравнения. 40 Задайной амплитуды Изобретение относится к автоматике и импульсной технике и может быть использовано в системах анализа и обработки информации. например, для формирования контрольных сигналов.Известен формирователь пилообразного напряжения, содержащий генератор, первый и второй суммирующие счетчики, элемент сравнения, триггер, интегрирующее звено, элемент разряда с соответствующими связями элементов друг с другом,Данное устройство позволяет изменением коэффициента деления первого счетчика менять частоту следования импульсов пилообразного напряжения, но не позволяет формировать пачку импульсов с заданньм количеством импульсов в пачке и с изменяощейся амплитудой импульсов,Известен также генератор пилообразного напряжения, содержащий триггер, первый и второй формирователи пилообразного напряжения, первый и второй аналоговые элементы И, элемент ИЛИ, компаратор с соответствующими связями элементов друг с другом,Данное устройство, как и предыдущее, не позволяет формировать пачку импульсов с изменяющейся амплитудой следования импульсов. Данное устройство в отличие, от предыдущих позволяет менять амплитуду и частотуследования импульсов, но не позволяет менять автоматически амплитуду и частоту следования импульсов от импульса к импульсу, Кроме того, данное устройство непозволяет формировать пачки импульсов сзаданным количеством импульсов в пачке. формирования пачки импульсов с заданным количеством импульсов в пачке и изменяющейсяамплитудой и частотой импульсов,Поставленная цель достигается тем, что в формирователь пачек импульсов, содержащий счетчик цикла, счетчик величины амплитуды, информационные входы которого соединены с кодовой шиной, выходы - с соответствующими входами цифроаналогового преобразователя, выходную шину, введены входная шина запуска, триггер,генератор пилообразного напряжения и компаратор, первый вход которого соединен с выходом цифроаналогового преобразователя, второй вход - с выходной шиной и выходом генератора пилообразного напряжения, выход - с первым входом генератора пилообразного напряжения, счетным входом счетчика величины амплитуды и входом счетчика цикла, выход которого соединен с установочным входом счетчика величины амплитуды и первым входом триггера, второй вход которого соединен с входной шиной запуска, выход - с вторым входом генератора пилообразного напряжения,Генератор пилообразного напряжения предназначен для формирования линейно нарастающего напряжения, компаратор -для формирования сигнала, свидетельствующего о достижении выходным импульсом Введение новых элементов и связей между ними позволяет формировать пачки импульсов с нарастающей максимальной амплитудой от импульса к импульсу. Предлагаемое устройство отличается от прототипа введением триггера, генератора пилообразного напряжения, компаратора и соответствующих связей м жду ними На чертеже представлена структурнаясхема предлагаемого устройства, На чертеже, обозначены; 1 - входнаяшина запуска; 2 - счетчик величины амплитуды; 3 - цифроаналоговый преобразорватель; 4 - триггер," 5 - счетчик цикла, б -генератор пилообразного напряжения; 7 -выход устройства; 8 - входная шина; 9 -компаратор.1748235 51015 20 25 30 40 45 50 При этом входная шина 1 запуска подключена к первому входу триггера 4, выход которого подключен к первому входу генератора пилообразного напряжения, выход которого соединен с выходом 7 устройства и подключен к первому входу компаратора 9, выход которого подключен к входу сброса счетчика 2 величины амплитуды, второму входу генератора 6 пилообразного напряжения и входу счетчика 5 цикла, выход которого подключен к входу установки счетчика 2 величины амплитуды и второму входу триггера 4, а входная шина 8 подключена к параллельным входам счетчика 2 величины амплитуды, разрядные выходы которого через цифроаналоговый преобразователь 3 подключены к второму входу компаратора 9В качестве генератора пилообразного напряжения используется интегратор со сбросом.Устройство работает следующим образом.В начальном состоянии на выходе триггера 4- уровень логического нуля, запрещающий генератору 6 пилообразного напряжения формировать на выходе напря- жение. На выходе счетчика 2 - код, соответствующий коду на входной шине 8. Начало работы инициируется импульсом на входной шине 1 запуска, перебрасывающим триггер 4 в нулевое состояние, разрешающее генератору 6 пилообразного напряжения формировать линейно нарастающее напряжение на выходе 7 устройства, Напряжение с выхода устройства также поступает 3 на первый вход компаратора 9, на второй вход которого поступает напряжение с выхода цифроаналогового преобразователя 3. Процесс нарастания напряжения будет до тех пор, пока напряжение на выходе 7 устройства не станет равным напряжению на втором входе компаратора 9, При равенстве напряжений на выходе компаратора появляется уровень логической "1", который поступает на счетный вход счетчика 2, увеличивая код на его выходе, Этот же импульс поступает на вход счетчика 5 цикла и на второй вход генератора 6 пилообразного напряжения, сбрасывая интегратор в генераторе, и процесс формирования напряжения на вь;ходе генератора возобновляется,6Теперь напряжение на выходе устройства будет расти до новой величины амплитуды, определяемой кодом на выходе счетчика 2. Процесс формирования импульсов на выходе устройства будет продолжаться до тех пор, пока при очередном импульсе с выхода компаратора 9 счетчик 5 цикла не установится в заданное значение, При достижении заданного значения на выходе счетчика 5 цикла появляется импульс, перебрасывающий триггер 4 в нулевое состояние, запрещающее .работу генератора 6 пилообразного напряжения,Таким образом, в предлагаемом устройстве в отличие от прототипа базового объекта) формируется пачка импульсов с линейно нарастающей амплитудой. Кроме того, максимальное значение величины амплитуды импульса линейно увеличивается от импульса к импульсу, Начальная амплитуда импульсов задается кодом на входной шине 8, а количество импульсов в пачке определяется коэффициентом деления счетчика 5 цикла.Формула изобретенияФормирователь импульсов, содержащий счетчик цикла, счетчик величины амплитуды, информационные входы которого соединены с кодовой шиной, выходы - с соответствующими входами цифроаналогового преобразователя, выходную шину, о тл и ч а ю щ и й с я тем, что, с целью расширения области применения путем формирования пачки импульсов с заданным количеством импульсов в пачке и с изменяющимися амплитудой и частотой импульсов, в него введены входная шина запуска,триггер, генератор пилообразного напряжения и компаратор, первый вход которого соединен с выходом цифроаналогового преобразователя, второй вход- с выходной шиной и выходом генератора пилообразного напряжения, выход-с первым входом генератора пилообразного напряжения, счетным входом счетчика величины амплитуды и вахедом счетчика цикла, выход которого соединен с установленным входом счетчика величины амплитуды и первым входом триггера, второй вход ко -орого соединен с входной шиной запуска, выход - с вторым входом генератора пилообразного напряжения.
