Мешалка

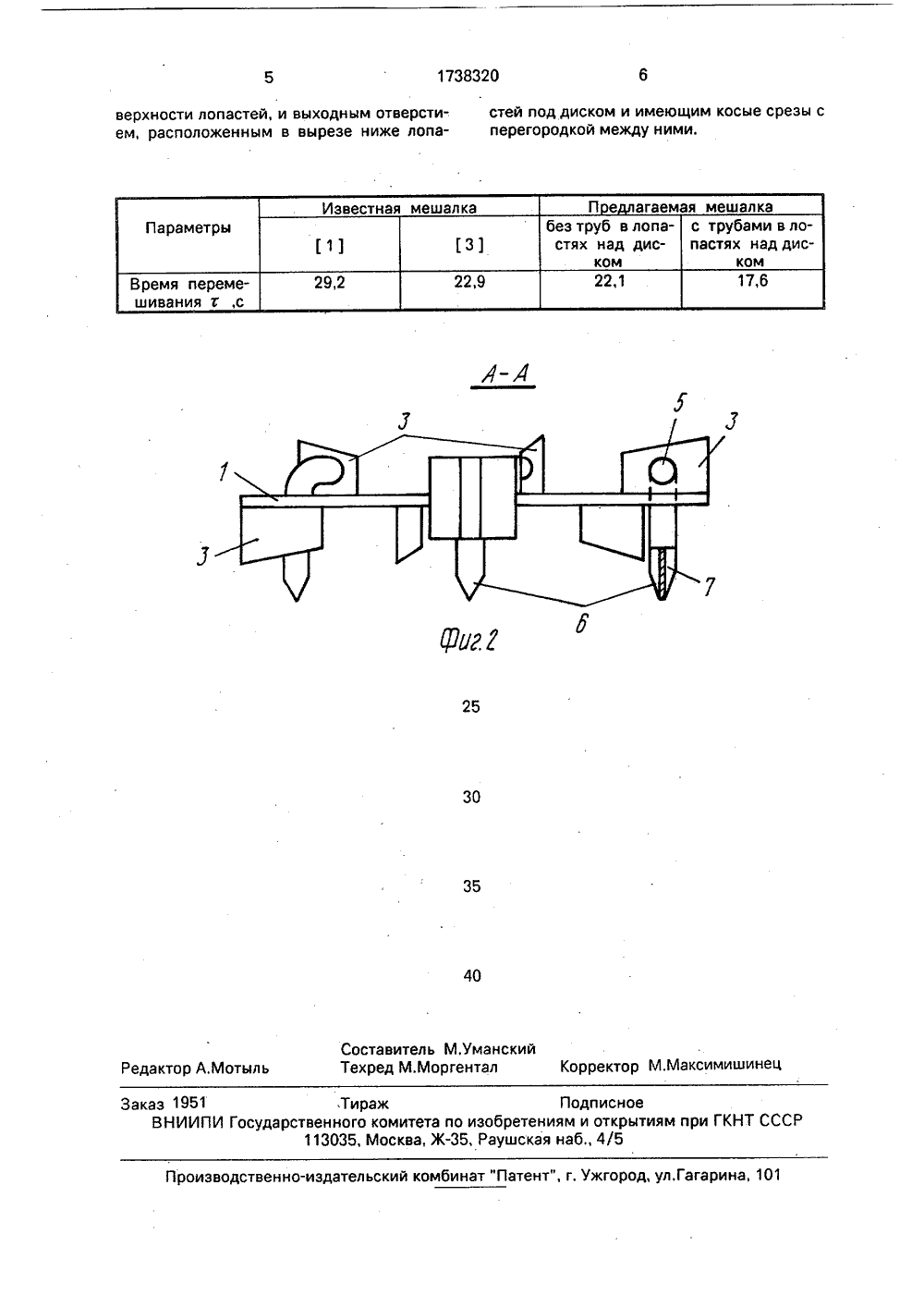

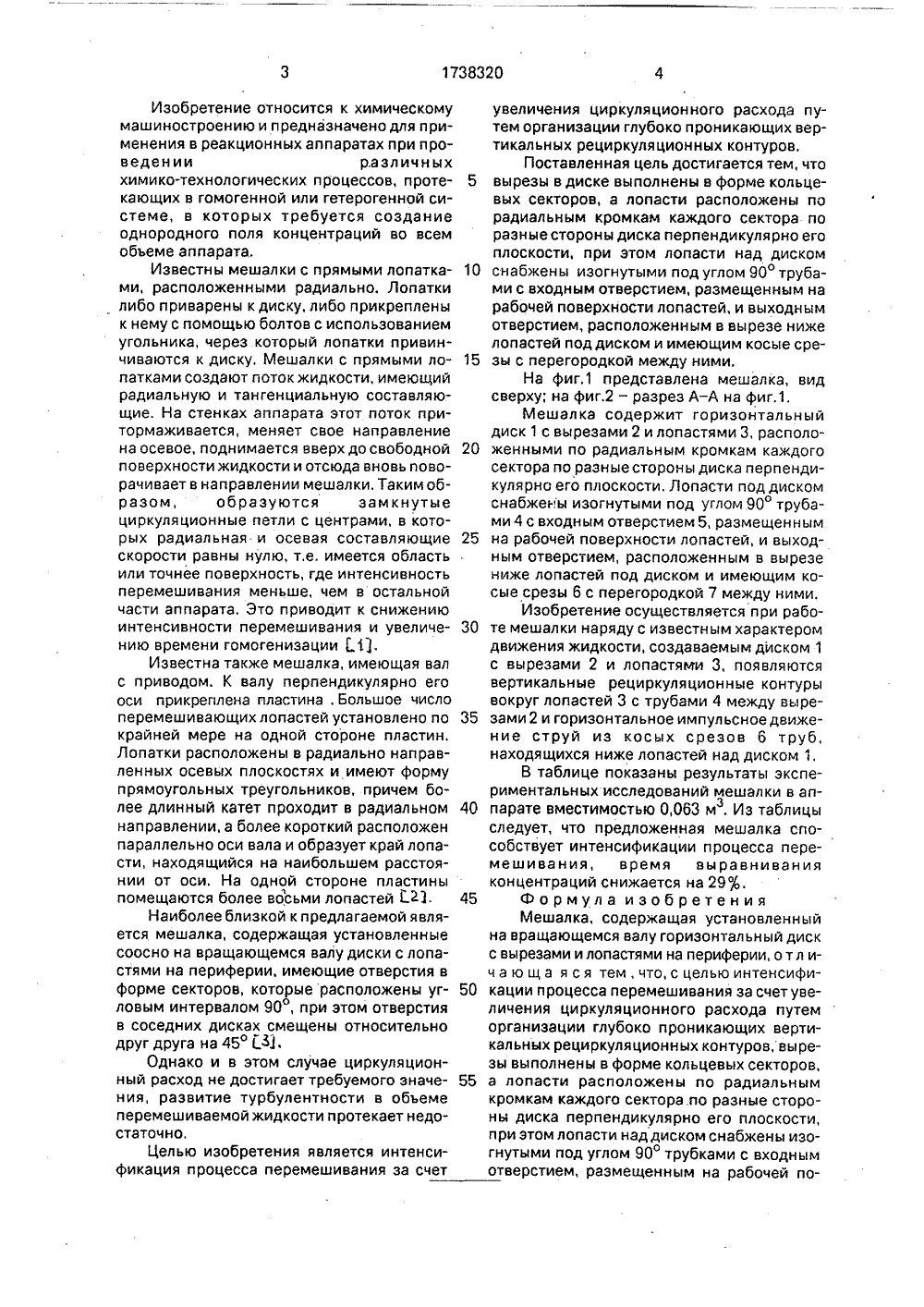

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯЦ и 38320 Р 7/2(51) Ц 9) 1-Ь 9) НА 1.ПЛТЕНЖ -ъ ЦгадеЦ е НИ И ТВ о-исследователь- институт химиче.П ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТ(56) 1, Стренк Ф.Перемешивание и апс мешалкой. - Химия, 1975, с.383.2. Патент США В 4444510,кл. В 01 Р 7/26, 1984.3, Авторское свидетельство СССРМ 1414438, кл. В 01 Р 7/26, 1986.(57) Использование: создание однородного поля концентраций при проведении химико-технологических процессов в гомогенной или гетерогенной системе, Сущность изобретения: мешалка содержит вращающийся горизонтальный диск 1 с вырезами 2 на периферии в форме кольцевых секторов. По радиальным кромкам каждого сектора расположены по разные стороны диска лопасти 3, В верхних лопастях установлены изогнутые под углом 90 трубки 4 с входным отверстием, размещенным на рабочей поверхности лопастей, и выходным отверстием, расположенным в вырезе под диском. 2 ил 1 табл,Изобретение относится к химическому машиностроению и предназначено для применения в реакционных аппаратах при проведении различных химико-технологических процессов, протекающих в гомогенной или гетерогенной системе, в которых требуется создание однородного поля концентраций во всем объеме аппарата.Известны мешалки с прямыми лопатками, расположенными радиально. Лопатки либо приварены к диску, либо прикреплены к нему с помощью болтов с использованием угольника, через который лопатки привинчиваются к диску, Мешалки с прямыми лопатками создают поток жидкости, имеющий радиальную и тангенциальную составляющие. На стенках аппарата этот поток притормаживается, меняет свое направление на осевое, поднимается вверх до свободной поверхности жидкости и отсюда вновь поворачивает в направлении мешалки. Таким образом, образуются замкнутые циркуляционные петли с центрами, в которых радиальная и осевая составляющие скорости равны нулю, т,е. имеется область или точнее поверхность, где интенсивность перемешивания меньше, чем в остальной части аппарата. Это приводит к снижению интенсивности перемешивания и увеличению времени гомогенизации 1,Известна также мешалка, имеющая вал с приводом. К валу перпендикулярно его оси прикреплена пластина . Большое число перемешивающих лопастей установлено по крайней мере на одной стороне пластин. Лопатки расположены в радиально направленных осевых плоскостях и имеют форму прямоугольных треугольников, причем более длинный катет проходит в радиальном направлении, а более короткий расположен параллельно оси вала и образует край лопасти, находящийся на наибольшем расстоянии от оси. На одной стороне пластины помещаются более восьми лопастей Ы 3.Наиболее близкой к предлагаемой является мешалка, содержащая установленные соосно на вращающемся валу диски с лопастями на периферии, имеющие отверстия в форме секторов, которые расположены угловым интервалом 90, при этом отверстия в соседних дисках смещены относительно другдруга на 45 У 3.Однако и в этом случае циркуляционный расход не достигает требуемого значения, развитие турбулентности в объеме перемешиваемой жидкости протекает недостаточно.Целью изобретения является интенсификация процесса перемешивания за счет 5 10 15 20 25 30 35 40 45 50 55 увеличения циркуляционного расхода путем организации глубоко проникающих вертикальных рециркуляционных контуров,Поставленная цель достигается тем, что вырезы в диске выполнены в форме кольцевых секторов, а лопасти расположены по радиальным кромкам каждого сектора по разные стороны диска перпендикулярно его плоскости, при этом лопасти над диском снабжены изогнутыми под углом 90 трубами с входным отверстием, размещенным на рабочей поверхности лопастей, и выходным отверстием, расположенным в вырезе ниже лопастей под диском и имеющим косые срезы с перегородкой между ними.На фиг.1 представлена мешалка, вид сверху; на фиг,2 - разрез А - А на фиг.1.Мешалка содержит горизонтальный диск 1 с вырезами 2 и лопастями 3, расположенными по радиальным кромкам каждого сектора по разные стороны диска перпендикулярно его плоскости, Лопасти под диском снабжены изогнутыми под углом 90 трубами 4 с входным отверстием 5, размещенным на рабочей поверхности лопастей, и выходным отверстием, расположенным в вырезе ниже лопастей под диском и имеющим косые срезы 6 с перегородкой 7 между ними.Изобретение осуществляется при работе мешалки наряду с известным характером движения жидкости, создаваемым диском 1 с вырезами 2 и лопастями 3, появляются вертикальные рециркуляционные контуры вокруг лопастей 3 с трубами 4 между вырезами 2 и горизонтальное импульсноедвижение струй из косых срезов 6 труб, находящихся ниже лопастей над диском 1,В таблице показаны результаты экспериментальных исследований мешалки в аппарате вместимостью 0,063 м. Из таблицы следует, что предложенная мешалка способствует интенсификации процесса перемешивания, время выравнивания концентраций снижается на 29.Формула изобретения Мешалка, содержащая установленный на вращающемся валу горизонтальный диск с вырезами и лопастями на периферии, о тл ич а ю щ а я с я тем, что, с целью интенсификации процесса перемешивания за счетувеличения циркуляционного расхода путем организации глубоко проникающих вертикальных рециркуляционных контуров, вырезы выполнены в форме кольцевых секторов, а лопасти расположены по радиальным кромкам каждого сектора по разные стороны диска перпендикулярно его плоскости, при этом лопасти над диском снабжены изогнутыми под углом 90 трубками с входным отверстием, размещенным на рабочей по1738320 верхности лопастей, и выходным отверсти- стей под диском и имеющим косые срезы сем, расположенным в вырезе ниже лопа- перегородкой между ними. Составитель М.Уманский Редактор А.Мотыль Техред М.Моргентал Корректор М,Максимишин
