Устройство для дозирования ртути в газоразрядную лампу

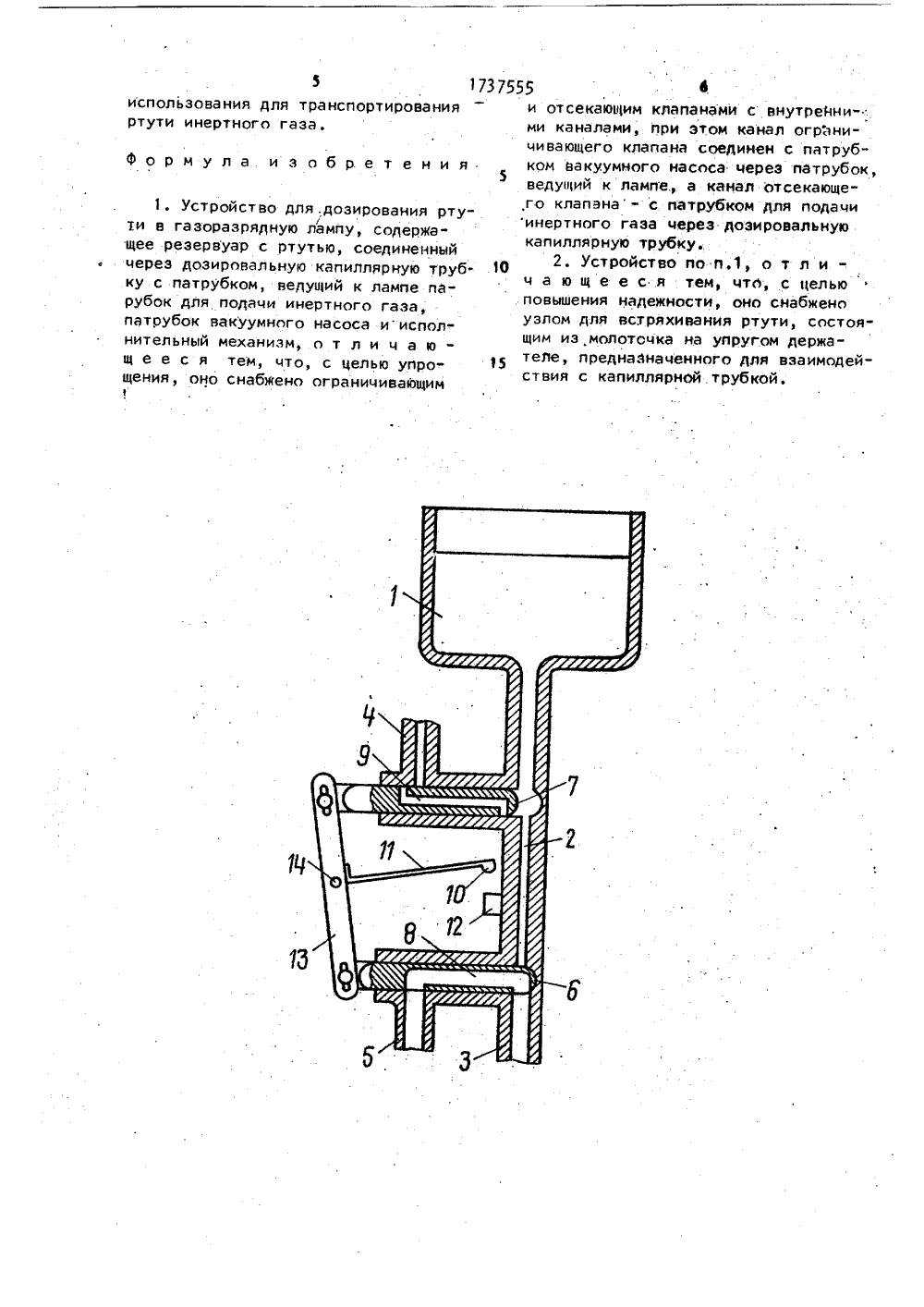

1737555 Целью изобретения является упрощение устройства.Поставленная цель достигаетсятем, цто устройство для дозированияртути в газоразрядную лампу, содержащее резервуар с ртутью, соединенный через дозировальную капиллярнуютрубку с патрубком, ведущий к лампе патрубок для подачи инертногогаза, патрубок вакуумного насоса и.исполнительный механизм, снабженоограничивающим и отсекающим клапанами с внутренними каналами, приэтом канал ограничивающего клапанасоединен с патрубком вакуумного насоса через патрубок, ведущий к лампе, а канал отсекающего клапана - спатрубком для подачи инертного газачерез дозировальную капиллярную:трубку,С целью повышения надежности устройства снабжено узлом для встряхивания ртути, состоящим из молоточкана упругом держателе, предназначенного для взаимодействия с капиллярной трубкой,На цертеже изображено предлагаемое устройство,Устройство для дозирования ртутив газоразрядную лампу содержит резервуар 1 с ртутью, соединенный черездозировальную капмллярную трубку 2с патрубком 3, ведущим к лампе,патрубок 4 для подачи в лампу инертного газа, патрубок 5 вакуумногонасоса и исполнительный механизм.Устройство снабжено ограничивающим б иотсекающим 7 клапанами с внутреннимиканалами, Канал 8 ограничивающегоклапана б соединен с патрубком 5 вакуумного насоса через патрубок 3,ведущий к лампе, а канал 9 отсекающего клапана 7 - с патрубком 4 дляподачи инертного газа через дози"ровальную капиллярную трубку 2. Устройство снабжено также узлом длявстряхивания ртути, состоящим из молоточка 10 на упругом держателе 11,предназнаценного для взаимодействия скапиллярной трубкой 2 посредствомнаковаленки 12. Держатель 11 молоточка 10 укреплен на коромысле 13,поворацивающемся вокруг оси 14 икинематицески связанном с клапана.ми б и 7.Устройство для дозирования ртути в газоразрядную лампу работаетследующим образом. Ртуть из резервуара 1 поступаетв дозировальную капиллярную трубку2 и заполняет ее до ограничивающего клапана 6, находящегося в закрытом положении, канал 8 которого соединяет патрубок 3, ведущий к лампе,с патрубком 5 вакуумного насоса.Производится откачка лампы. Затемкоромысло 13 поворацивают вокругоси 14, Ограничивающий клапан 6 открывается, а отсекающий клапан 7закрывается и отсекает заданный объем ртути. При этом канал 8 ограници"вающего клапана 6 перекрывается,а канал 9 отсекающего клапана 7 соединяет дозировальную капиллярнуютрубку 2 с патрубком 4 подачи инерт"ного газа, Под давлением газа ртутьнаходящаяся в дозировальной капиллярной трубке 2, подается в патрубок 3, ведущий к лампе, и дальшепоступает в лампу, После поступления в лампу требуемого количестваинертного газа коромысло 13 поворачивает в обратном направлении и ограничивающий клапан б перекрываетподачу в лампу ртути и инертногогаза,В случае применения для наполне"ния ламп системы подачи газа с низ"ким давлением, равным устанавливае"мому в лампе, устройство целесообразно размещатьв вертикальном положении, как показано на чертеже,и использовать узел встряхивания,который работает следующим образом.При перемещении коромысла 13 с помощью держателя 11 перемещаетсяустановленный на держателе молоточек 10, который ударяет по наковальне 12 и встряхивает дозировальную капйллярную трубку 2. Ртуть получает начальное смещение и под действием собственного веса и давлениятранспортирующего газа попадает впатрубок 3, ведущий к лампе,Исполнительный механизм может быть выполнен не только в виде связывающего клапаны коромысла, а также может содержать, отдельные элементы управления каждым клапаном.Предлагаемое устройство при про" стоте конструкции позволяет дозировать ртуть с высокой точностью, которая обеспечивается постоянством объема, нэполняемого ртутью, и имеет высокую надежность работы за счет3 173использования для транспортированияртути инертного газа.Формула. и з обре т ения1. Устройство для.дозирования рту/ти в газоразрядную лампу, содержа" щее резервуар с ртутью, соединенный через дозировальную капиллярную трубку с патрубком, ведущий к лампе парубок для подачи инертного газа, патоубок вакуумного насоса иисполнительный механизм, о т л и ч а ю " щ е е с я тем, что, с целью упрощения, оно снабжено ограничивающим 7555 4и отсекающим клапанами с внутренними каналами, при этом канал ограничивающего клапана соединен с патрубком вакуумного насоса через патрубок,ведущий к лампе., а канал отсекающего клапана- с патрубком для подачиинертного газа через дозировальнуюкапиллярную трубку.,2. Устройство по п.1, о т л ич а ю щ е е с я тем, чтп, с цельюповышения надежности, оно снабженоузлом для встряхивания ртути, состоящим из молоточка на упругом держателе, предназначенного для взаимодействия с капиллярной трубкой.
