Быстроразъемное соединение трубопроводов, способ их соединения и способ сборки соединения

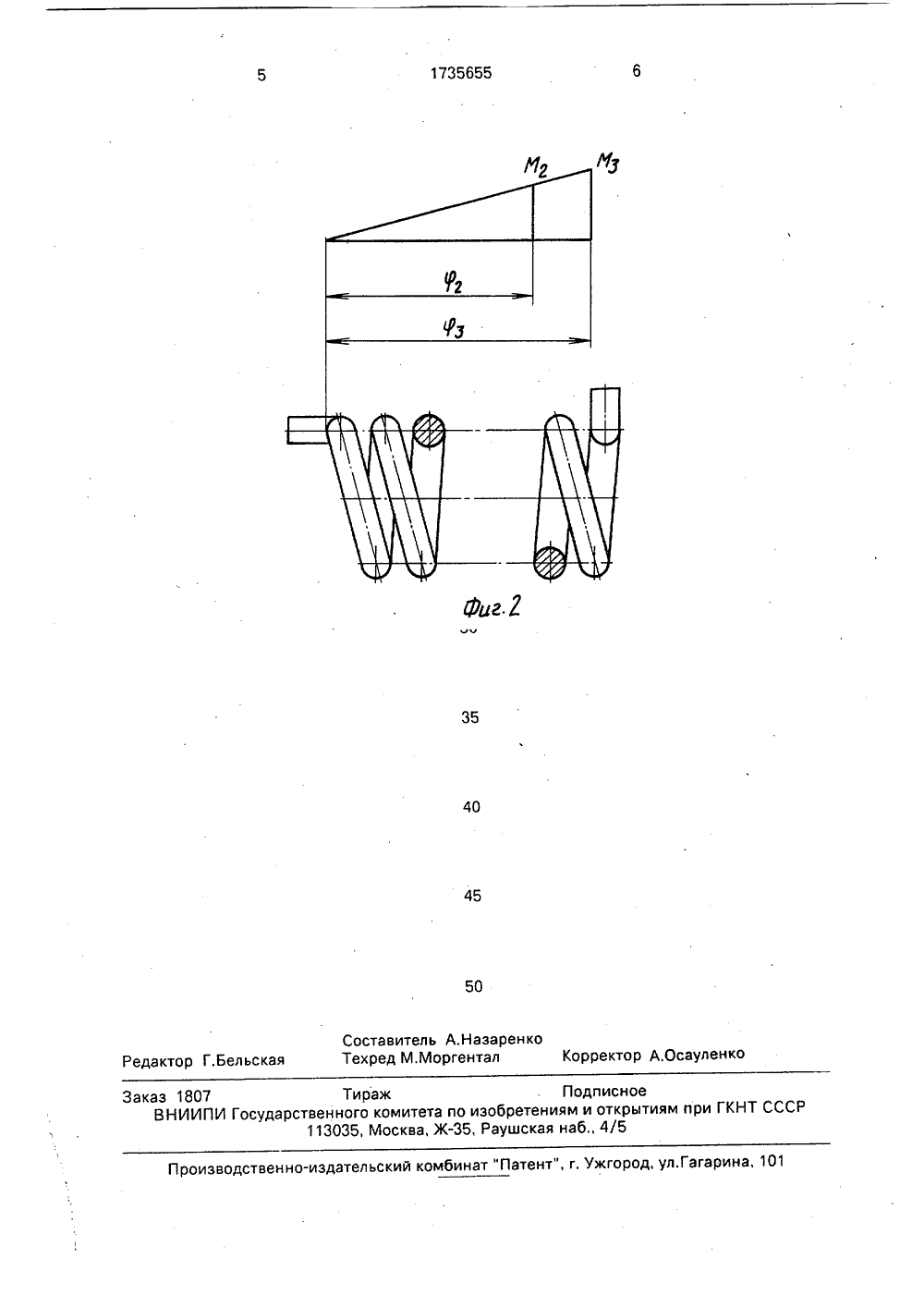

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХ пуБлик ЕНИЯ%19лиал Центрального ко арматуростроенияи В,И. Надточий етельство С 1 37/12, 19 ЕМНОЕ СО , СПОСОБ Б СБОРКИ ДИНЕНИЕ Х СОЕДИ ОЕДИНЕ быть использовано и пневмосистем и онструкцию, повыдол говечность быстия трубопроводов. менте (Э) 3, охватым 2, установлен ос. До пол нител ьн ый ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И СТКРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Украинский фиструкторского бюр(57) Изобретение может для соединения гидро- позволяет упростить к сить быстродействие и роразьемного соединен В полом стопорном зле вающем трубу 1 с бурто новной фиксирующий Э)5 Р 16 1 37/12 фиксирующий Э в виде упругого кольца 9 установлен в Э 3 с возможностью перемещения по трубе 1. В бурте 2 выполнено продольное отверстие, в котором размещен первый конец Э 4 в виде пружины кручения, В стенке Э 3 выполнено радиальное отверстие, в котором зафиксирован второй конец пружины, Кольцо 9 установлено в зоне расположения рабочих витков пружины. Расстояние от первого витка до свободного торца бурта 2 не превышает расстояния от торца первого конца пружины до упорной поверхности бурта 2. Перед установкой трубы 1 в кольцевой паз помещают уплотнение 5. Затем Э 3 поворачивают вокруг своей оси в сторону направления навивки витков Э 4 до образования проходного отверстия под трубу 1 и фиксируют его. Затем в отверстии устанавливают подсоединяемую трубу 8, деформируя уплотнение 5. Отпускают Э 3, удерживая трубу 8 до момента прекраще возвратного вращения, 3 с,п. ф-лы, 2 ил5 10 15 20 25 30 35 40 45 50 55 Изобретение относится к машиностроению и может быть использовано для соединения гидро- и пневмосистем, преимущественно жестких гладких трубопроводов.Целью изобретения является упрощение конструкции, повышение надежности и быстродействия соединения, облегчение процесса соединения, ускорение процесса сборки и повышение долговечности.На фиг, 1 изображена конструкция быстроразъемного соединения; на фиг, 2 - пружина с диаграммой зависимости момента от деформации.Быстроразъемное соединение трубопроводов содержит трубу 1 с буртом 2, полый стопорный элемент 3 в виде цилиндра с буртом, основной фиксирующий элемент 4 в виде пружины и уплотнение 5, установленное в пазу, выполненном в торце трубы 1,Загнутые концы 6 и 7 пружины размещены в отверстиях, причем конец б установлен подвижно в сквозном отверстии, Фиксирующий элемент 4 за счет упругих сил сжатия удерживает трубу 8 от разъединения с трубой 1. Дополнительный фиксирующий элемент кольцо 9) установлен против рабочих витков пружины, обеспечивает дополнительную фиксацию и воздействует на рабочие витки элемента 4. Стопорный элемент 3 перед установкойобхватывают рукой и поворачивают относительно трубы 1 по направлению навивки фиксирующего элементы 4 в виде пружины так, чтобы она раскрутилась, Пружина сжимает дополнительный фиксирующий элемент (упругое кольцо 9), а ее внутренний диаметр увеличивается, обеспечивая возможность прохождения подсоединяемои трубы 8, при этом одновременно стопорный элемент 3 поджимается к бурту 2 по всей плоскости контакта. Трубу 8 устанавливают (вводят до упора) в образовавшееся отверстие с усилием, обеспечивающим сжатие (деформацию и уплотнение) уплотнения 5,После этого отпускают стопорный элемент 3, который начинает вращаться за счет упругих свойств, и при облегании (обхвате) рабочими витками фиксирующего элемента 4 обеспечивается фиксация в быстроразьемном соединении трубы 8, Затем снимают прикладываемое к трубе 8 усилие, обеспечившее сжатие уплотнения,Формула изобретения 1. Быстроразъемное соединение трубопроводов, содержащее трубу с буртом и уплотнение, охватывающий трубу полый стопорный элемент с установленным в нем основным фиксирующим элементом, о тл ич а ю щ е е с я тем, что, с целью упрощения конструкции, повышения надежности и быстродействия, оно снабжено дополнительным фиксирующим элементом в виде упругого кольца, установленного в полом стопорном элементе с возможностью перемещения по трубе, в буртетрубы выполнено продольное отверстие, в котором размещен первый конец основного фиксирующего элемента в виде пружины кручения, в стенке стопорного элемента выполнено радиальное отверстие, в котором зафиксирован второй конец указанной пружины, упругое кольцо установлено в зоне расположения рабочих витков пружины, а расстояние от первого ее витка до свободного торца бурта трубы не превышает расстояния от торца первого конца пружины до упорной поверхности бурта,2, Способ быстроразъемного соединения трубопроводов, заключающийся в установке трубы, уплотнения, приведении в герметичное положение и удержании фиксирующим элементом, о т л и ч а ю щ и й с я тем, что, с целью облегчения процесса соединения и повышения надежности, перед установкой подсоединяемой трубы в кольцевой паз устанавливают уплотнение, после чего стопорный элемент поворачивают вокруг своей оси в сторону направления навивки витков фиксирующего элемента до образования проходного отверстия под трубу и фиксируют его, затем устанавливают в указанном отверстии подсоединяемую трубу, деформируя уплотнение, и отпускают стопорный элемент, удерживая трубу до момента прекращения возвратного вращения,3. Способ сборки быстроразъемного соединения трубопроводов, заключающийся в установке основного фиксирующего элемента, уплотнения, трубы с буртом и подсоединяемой трубы в полый стопорный элемент, о т л и ч а ю щ и й с я тем, что, с целью ускорения процесса сборки и повышения долговечности, после установки стопорно, о элемента на трубу с буртом в полос гь стопорного элемента помещают дополнительный фиксирующий элемент, смазывая поверхности соприкосновения густой смазкой, затем заневоливают основной фиксирующий элемент путем проворачива- ния его концов в разные стороны, вводят его в таком положении внутрь дополнительного фиксирующего элемечта и размещают первый конец основного фиксирующего элемента в сквозном отверстии бурта трубы до упора в него первого витка, после чего основной фиксирующий элемент освобождают от заневоливания, а второй его конец размещают в радиальном отверстии стопор- ного элемента,173565545Составитель А.Назаренко Редактор Г.Бельская Техред М,Моргентал Корректор А,Осауленко аз 1807 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб 4/5оизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
