173313

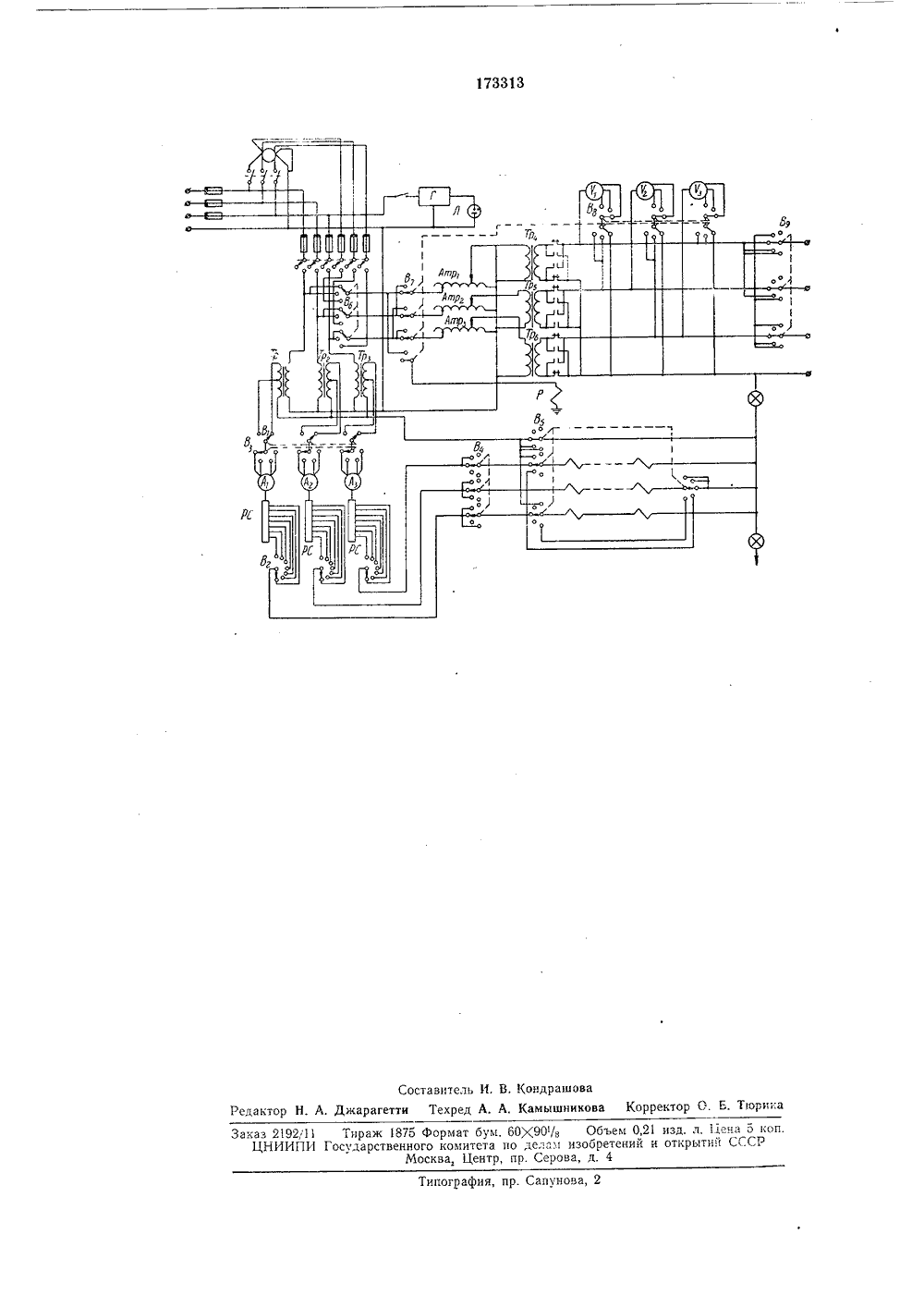

Союз Советских Социалистических Республик49/2 Заявлено 09,Х 11.196 1 е, 22;,МП Государстаеккый омитет по дедам изобретекий и открытий СССРлетень621.317,785.025.3.07, 089.6 (088.8) я 4,1 Х.1965 а опуоликования иса Авторы изобретени Д, Ходкевич и М. ков явитель ТРОЙ О ДЛЯ РЕГУЛИРОВКИ И ПОВЕРКРЕХФАЗНЫХ СЧЕТЧИКОВ мых счетзывающие элементы регули и и п ахо ят остояцепей: Подписная группаависимое от авт. свидетельс исоединением заявкириоритетпубликовано 21,Н 1.1965. Б Известные устроиства для регулировки и поверки электрических счетчиков, содержащие понижающие трансформаторы, регулировочные сопротивления и амперметры в токовых цепях, регулирующие автотрансформаторы и вольтметры в цепях напряжения, сложны, требуют большого количества контрольных измерительных приборов и больших затрат времени на регулировку.В предлагаемом устройстве с целью упрощения его конструкции и повышения производительности при регулировке счетчиков для изменения угла сдвига фаз в цепях напряжения применен двухпозиционный переключатель, изменяющий чередование фаз в первичной обмотке разделительного трансформатора, и реле, осуществляющее поворот фаз на 180 во вторичной обмотке разделительного трансфор м атор а.На чертеже иэлектрическая сства.Устройство обеспечивает фиксированную установку точек поверки счетчика согласно требованиям инструкций и ГОСТа. Поверка осуществляется стробоскопическим способом при помощи генератора частоты Г, встроенного в пульт.Устройство представляет собой металлическую конструкцию, на которой размещены зображена принципиальная 2хема предлагаемого устройустроиства подключения руечиков, ключи коммутаци окаприборы; внутри нее н д сясхемы и их соединения.Питание устройства осуществляется от стабильного трехфазного источника переменного тока 50 ги,. При поверке счетчиков реактивной энергии необходим дополнительный источник трехфазного тока, сдвинутый относительно основного на 90.Схема пульта состоит из двух сам тельных трехфазных электрических цепи тока и цепи напряжения,Цепь тока предназначена для создания в токовых цепях регулируемых счетчиков тока определенной величины и направления.Фиксированное изменение тока в цепи достигается за счет скачкообразного изменения напряжения секционированных трансформаторов Трь Тр 2, Трз ключом В, (поверка счетчиков с номинальным током 5 и 10 а) и скачкообразного изменения регулировочного сопротивления РС, вводимого в цепь ключом В установка нагрузок). Амперметры А, А., А показывают наличие и правильность установки нагрузок.Ключ Вз служит для установления пределов измерения амперметров, а ключи В, и В.- - для выоора режима и направления тока в обмотках регулируемых счетчиков, 173313Цепь напряжения предназначена для установки заданных напряжений и последовательности фаз в цепях напряжения регулируемых счетчиков. В этих же цепях осуществляется сдвиг фаз по отношению к току в токовых цепях.Ключ В, подключает цепь напряжения к общей цепи со сдвигом на 0 (сов = 1) - регулировка счетчиков активной энергии или к цепи со сдвигом на 90 (з 1 п ср = 1) - регулировка счетчиков реактивной энергии и одновременно переключает вольтметры для измерения линейного и фазного напряжений.Ключ В, посредством изменения чередования фаз и реле Р, осуществляющее поворот фаз на 180, позволяют получать сдвиги фаз: созр= 1, созр =4,5 - для счетчиков активной энергии и з 1 п р = 1, з 1 п= 0,5 - для счетчиков реактивной энергии.Автотрансформаторы Атр Атр, Атр, и вольтметры Рь У 2, Уз служат для установки и контроля напряжения цепей.Трансформаторы Тр 4, Тр;, Трб - разделительные, служат для поворота фаз на 180 и устранения возможности попадания высокого напряжения на открытые контакты подключающих устройств. Ключ В, переключает пределы измерения вольтметра, а ключ В, - порядок подачи фаз в регулируемый счетчик,Генератор Г типа мультивибратора с выходом на неоновую лампочку Л типа МН-З. Частота генератора плавно изменяется от 15 до 50 гц.Регулировка и поверка осуществляются методом контрольного счетчика путем сравнения 5 скоростей вращения дискоз контрольного иповеряемых счетчиков. На больших нагрузках (до 50 включительно) применяется стробоскопический способ; на малых нагрузках производятся подсчет и сравнение оборо тов дисков регулируемого и контрольногосчетчиков по пятнам на дисках. Предмет изобретения 15Устройство для регулировки и поверкитрехфазных счетчиков электрической энергии, содержащее понижающие трансформаторы, амперметры и регулировочные сопротивления 20 в токовых цепях, разделительные трансформаторы, регулирующие автотрансформаторы и вольтметры в цепях напряжения, отличаюи 1 ееся тем, что, с целью упрощения и повышения производительности при регулировке, 25 для изменения угла сдвига фаз в цепях напряжения применен двухпозиционный переключатель, изменяющий чередование фаз в первичной обмотке разделительного трансформатора, и реле, осуществляющее поворот З 0 фаз на 180 во вторичной обмотке разделительного трансформатора.Составитель И. В. КондрашоваРедактор Н. А, Джарагетти Техред А, А, Камышникова Корректор О. Е. ТгорикаЗаказ 29211 Тираж 1875 Формат бум, 60)(90/8 Объем 0,21 изд. л, 12 ена 5 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2
