Многофазный формирователь сигналов

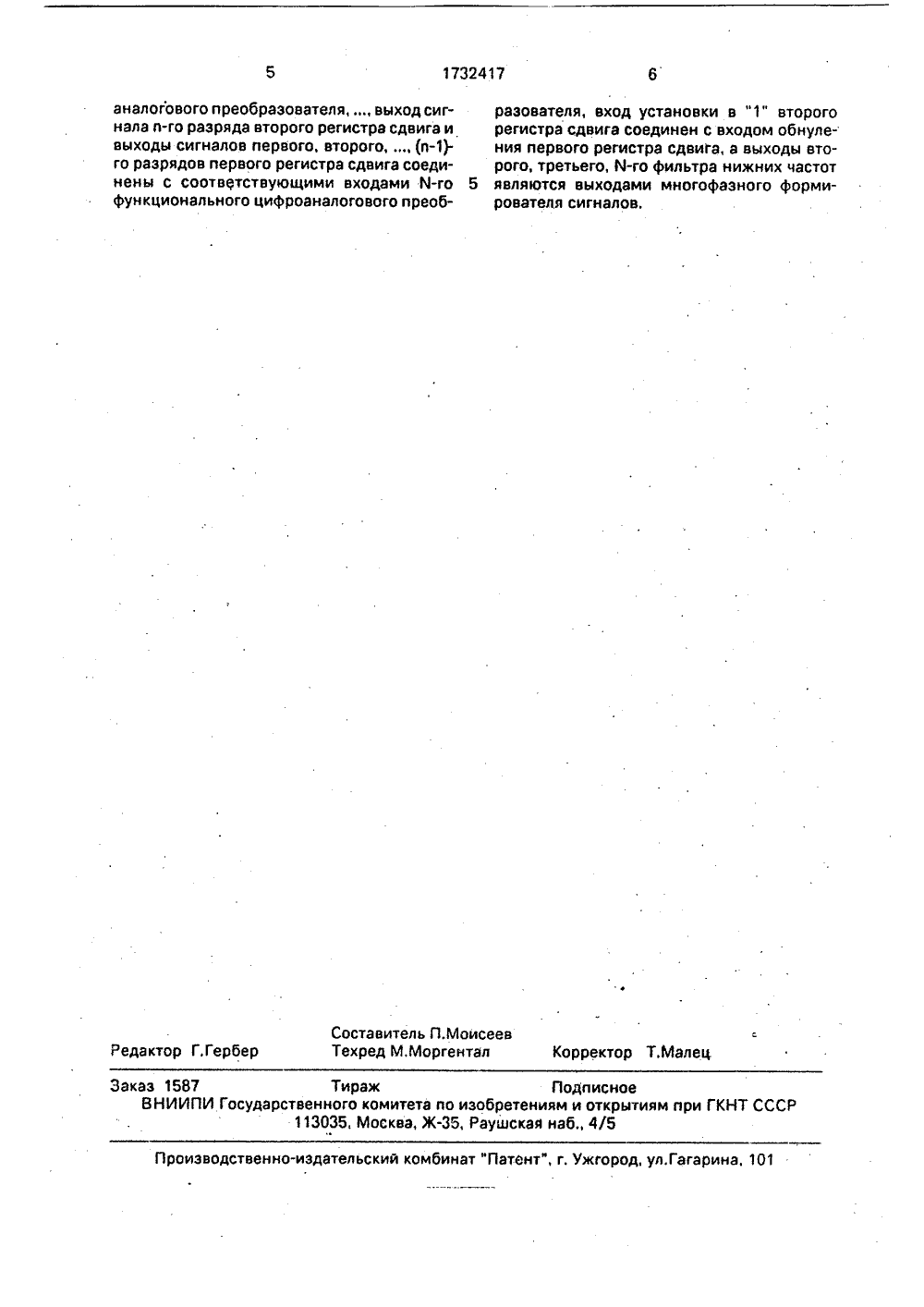

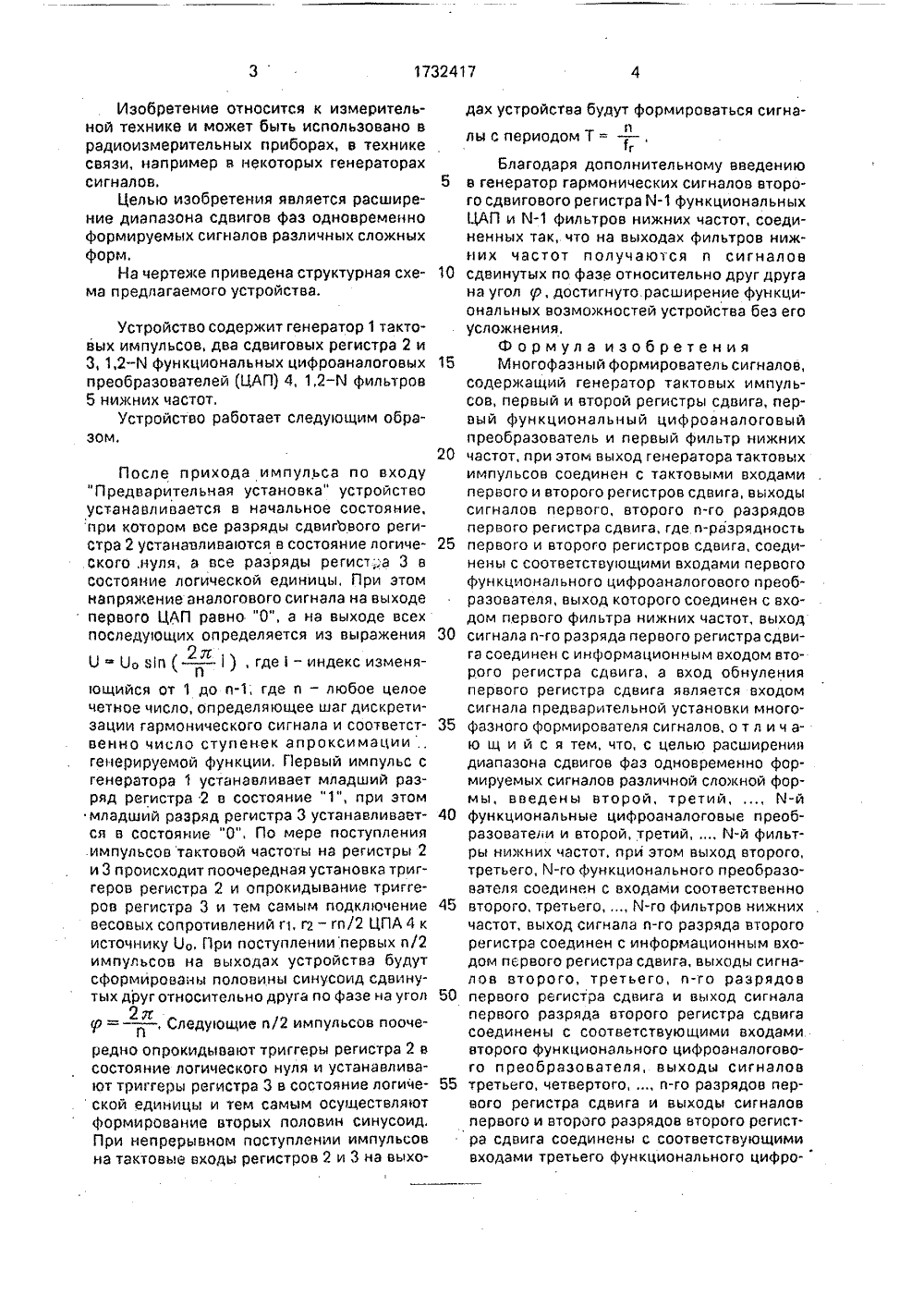

(5)5 ПИСАНИЕ ИЗОБРЕТЕН МУ СВИДЕТЕЛЬСТВ.АВТО ь(иф 3 М(ьЩ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ ССССО(56) Авторское свидетельство СССР М 1385233, кл, Н 03 В 27/00, 24,02,86.Цифровые генераторы сигналов. - М Радио, 1986, М 4, с.60, рис.1.(54) МНОГОФАЗНЫЙ ФОРМИРОВАТЕЛЬ СИГНАЛОВ(57) Изобретение относится к радиотехнике и м.б. использовано в радиоизмерительных приборах, Целью изобретения является расширение диапазона сдвигов фаз одновременно формируемых сигналов различных сложных форм, Многофазный генератор сигналов содержит генератор 1 тактовых импульсов, первый и второй регистры 2 и 3 сдвига, первый, второй, , Й-ый функциональные цифроаналоговые преобразователи (ЦАП) 41; 42, ., 4 и, первый, второй, , й-ый фильтры 51, 52, , 5 К нижних частот, Благодаря введению в генератор многофазных сигналов дополнительно второго, третьего,й-го функциональных ЦАП, а также второго, третьего,. й-го фильтров нижних частот обеспечивается возможность генерирования не только синусоидальных сигналов со сдвигом фаз, но и одновременно сигналов различных сложных форм с заданным сдвигом фаз и равными или кратными периодами, 1 ил, 1732417Изобретение относится к измерительной технике и может быть использовано в радиоизмерительных приборах, в технике связи, например в некоторых генераторах сигналов.Целью изобретения является расширение диапазона сдвигов фаз одновременно формируемых сигналов различных сложных форм.На чертеже приведена структурная схема предлагаемого устройства.Устройство содержит генератор 1 тактовых импульсов, два сдвиговых регистра 2 и 3, 1,2-й функциональных цифроаналоговых преобразователей (ЦАП) 4, 1,2-И фильтров 5 нижних частот,Устройство работает следующим образом.После прихода импульса по входу "Предварительная установка" устройство устанавливается в начальное состояние, при котором все разряды сдвигЬвого регистра 2 устанавливаются в состояние логического. нуля, а все разряды регист;.;а 3 в состояние логической единицы, При этом напряжение аналогового сигнала на выходепервого ЦАП равно "0", а на выходе всех последующих определяется из выражения О Оо з и), где - индекс изменя 2 дющийся от 1 до и; где п - любое целое четное число, определяющее шаг дискретизации гармонического сигнала и соответственно число ступенек апроксимациигенерируемой функции. Первый импульс с генератора 1 устанавливает младщий разряд регистра 2 в состояние "1", при этом младший разряд регистра 3 устанавливается в состояние "0", По мере поступления .импульсовтактовой частоты на регистры 2 и 3 происходит поочередная установка триггеров регистра 2 и опрокидывание триггеров регистра 3 и тем самым подключение весовых сопротивлений г 1, г 2 - гп/2 ЦПА 4 к источнику Оо, При поступлении первых и/2 импульсов на выходах устройства будут сформированы половины синусоид сдвинутых друг относительно друга по фазе на угол2 лр = - , Следующие и/2 импульсов поочейредно опрокидывают триггеры регистра 2 в состояние логического нуля и устанавливают триггеры регистра 3 в состояние логической единицы и тем самым осуществляют формирование вторых половин синусоид. При непрерывном поступлении импульсов на тактовые входы регистров 2 и 3 на выходах устройства будут формироваться сигнаилы с периодом Т = - ,1 гБлагодаря дополнительному введению5 в генератор гармонических сигналов второго сдвигового регистра 8-1 функционал ьныхЦАП и Мфильтров нижних частот, соединенных так, что на выходах фильтров нижних частот получаются и сигналов10 сдвинутых по фазе относительно друг другана угол р, достигнуто расширение функциональных возможностей устройства без егоусложнения.Формула изобретения15 Многофазный формирователь сигналов,содержащий генератор тактовых импульсов, первый и второй регистры сдвига, первый функциональный цифроаналоговыйпреобразователь и первый фильтр нижних20 частот, при этом выход генератора тактовыхимпульсов соединен с тактовыми входами первого и второго регистров сдвига, выходы сигналов первого, второго и-го разрядов первого регистра сдвига, где и-разрядность 25 первого и второго регистров сдвига, соединены с соответствующими входами первого фун кционального цифроаналогового преобразователя, выход которого соединен с входам первого фильтра нижних частот, выход30 сигнала и-го разряда первого регистра сдвига соединен с информационным входом второго регистра сдвига, а вход обнуления первого регистра сдвига является входом сигнала предварительной установки много фазного формирователя сигналов, о т л и ч аю щ и й с я тем, что, с целью расширения диапазона сдвигов фаз одновременно формируемых сигналов различной сложной формы, введены второй, третийй-й40 функциональные цифроаналоговые преобразователи и второй, третий, .й-й фильтры нижних частот, при этом выход второго, третьего, Й-го функционального преобразователя соединен с входами соответственно45 второго, третьего, , К-го фильтров нижних частот, выход сигнала и-го разряда второгорегистра соединен с информационным входом первого регистра сдвига, выходы сигналов второго, третьего, и-го разрядов50 первого регистра сдвига и выход сигналапервого разряда второго регистра сдвига соединены с соответствующими входами второго функционального цифроаналогового преобразователя, выходы сигналов 55 третьего, четвертого, ., и-го разрядов первого регистра сдвига и выходы сигналов первого и второго разрядов второго регистра сдвига соединены с соответствующими входами третьего функционального цифро1732417 Составитель П,МоисеевТехред М.Моргентал Корректор Т.Малец Редактор Г.Гербер Заказ 1587 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 аналогового преобразователя, , выход сигнала и-го разряда второго регистра сдвига и выходы сигналов первого, второго, , (и)- го разрядов первого регистра сдвига соединены с соответствующими входами й-го 5 функционального цифроаналогового преобразователя, вход установки в "1" второго регистра сдвига соединен с входом обнуления первого регистра сдвига, а выходы второго, третьего, й-го фильтра нижних частот являются выходами многофазного формирователя сигналов.
