Устройство для определения составляющих фильтрации в уплотненных грунтовых насыпях

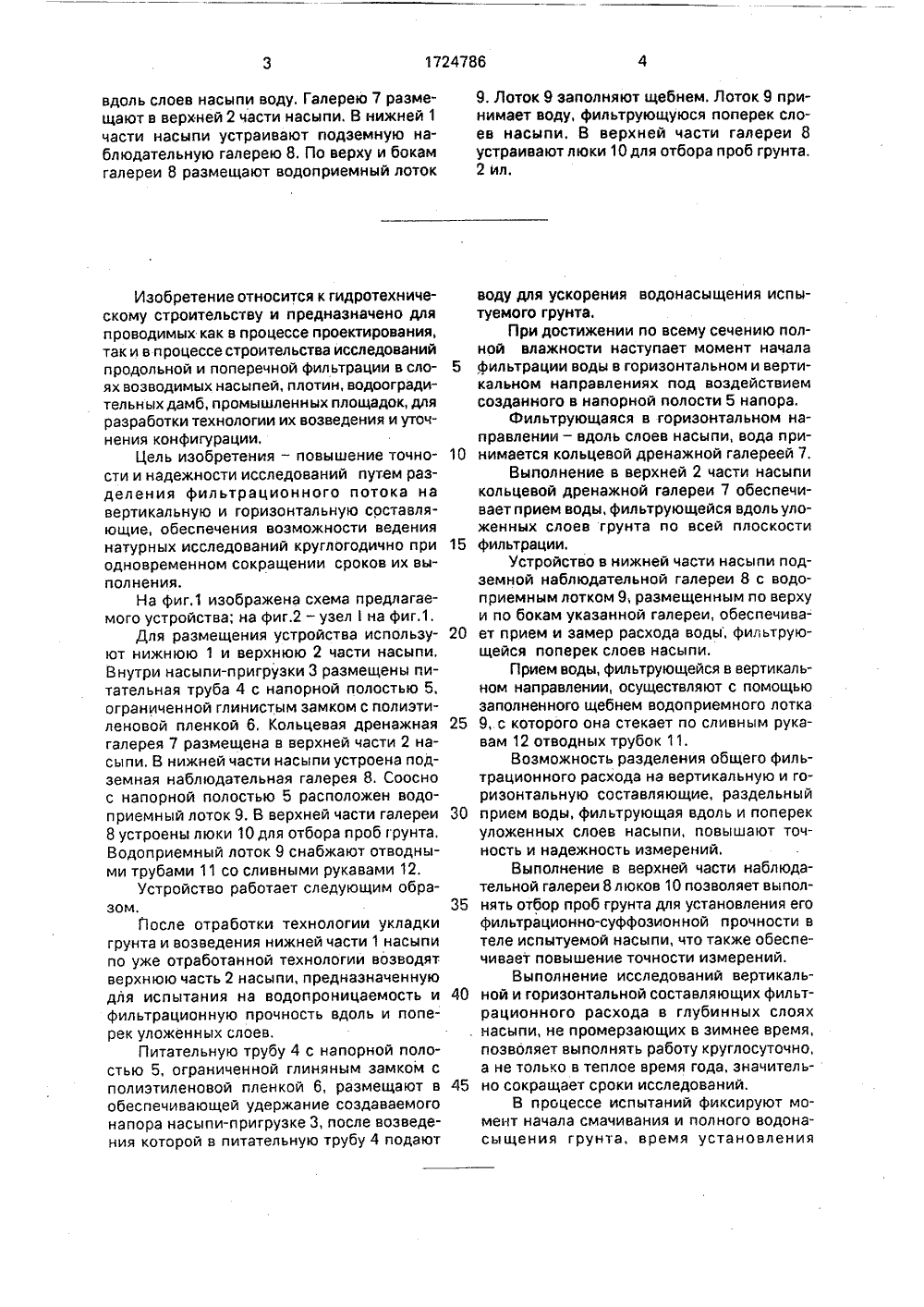

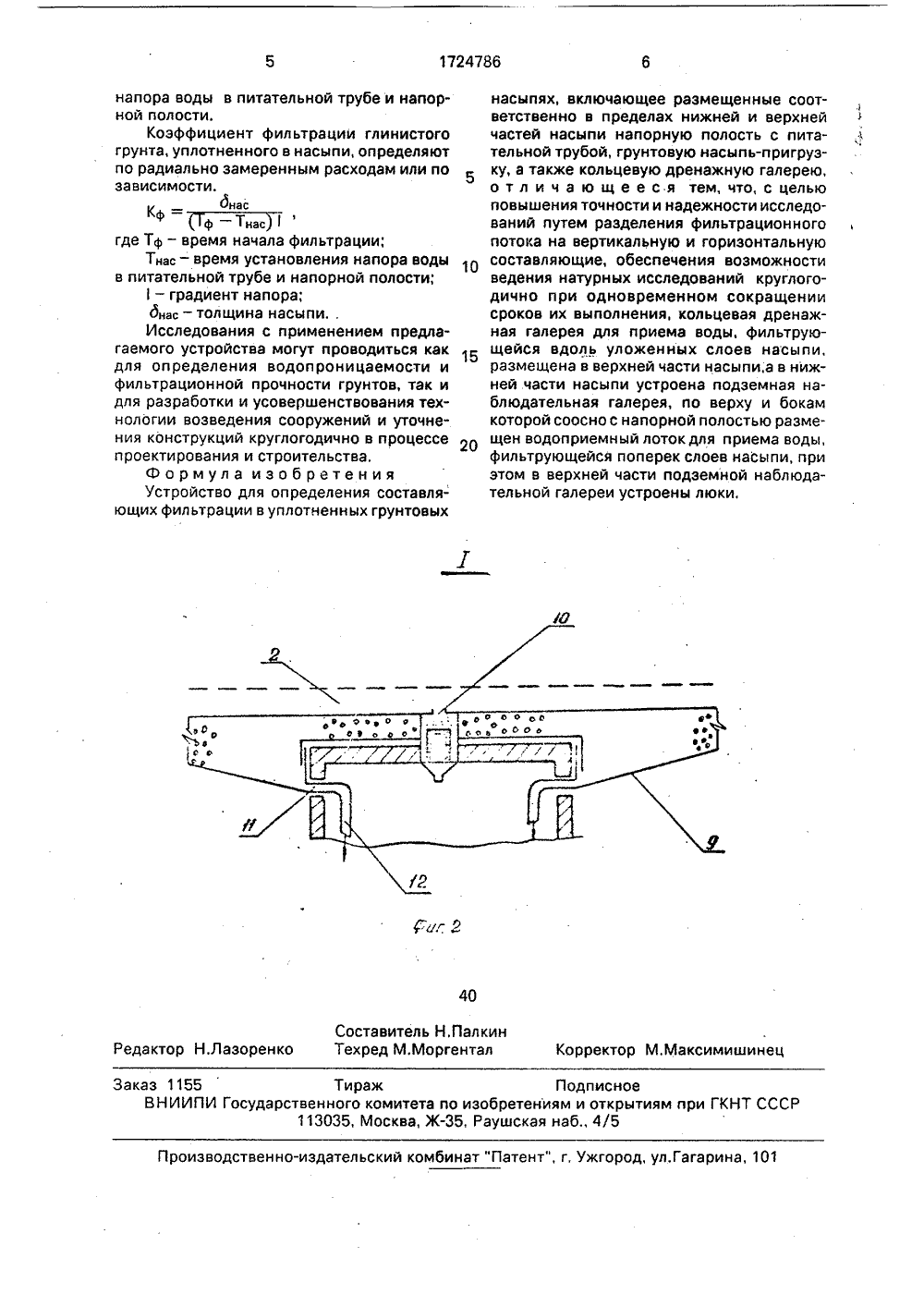

(19) (11) 1/00, 3/16 51)5 ПИСАНИЕ ИЗОБРЕТЕН ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Украинское отделение Всесоюзного проектно-изыскательского и научно-исследовательского института "Гидропроект" им.С.Я.Жука и Научно-исследовательский сектор Всесоюзного проектно-изыскательского и научно-исследовательского института "Гидропроект" им,С,Я,Жука(56) А втор с кое с в идете л ь ство С С С Р В 1130637, кл. Е 02 В 1/00, 1984.Авторское свидетельство СССР В 1656041, кл, Е 02 В 1/00, 1988,(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СОСТАВЛЯЮЩИХ ФИЛЪТРАЦИИ В УПЛОТНЕННЪХ ГРУНТОВЫХ НАСЫПЯХ (57) Изобретение относится к гидротехническому строительству, Цель изобретения - повышение точности и надежности исследований путем разделения фильтрационного потока на вертикальную и горизонтальную составляющие, обеспечение возможности ведения натурных исследований круглогодично при одновременном сокращении сроков их выполнения, Исследуемую насыпь разделяют на нижнюю 1, верхнюю 2 части и насыпь-пригрузку 3, В грунтовой насыпипригрузке 3 размещают питательную трубу 4 с напорной полостью 5, Напорную полость 5 ограничивают глинистым замком с.поли этиленовой пленкой 6. Кольцевая дренаж1724786 35 40 45 вдоль слоев насыпи воду, Галерею 7 размещают в верхней 2 части насыпи. В нижней 1 части насыпи устраивают подземную наблюдательную галерею 8. По верху и бокам галереи 8 размещают водоприемный лоток Изобретение относится к гидротехническому строительству и предназначено для проводимых как в процессе проектирования, так и в процессе строительства исследований продольной и поперечной фильтрации в слоях возводимых насыпей, плотин, водооградительных дамб, промышленных площадок, для разработки технологии их возведения и уточнения конфигурации,Цель изобретения - повышение точности и надежности исследований путем разделения фильтрационного потока на вертикальную и горизонтальную составляющие, обеспечения возможности ведения натурных исследований круглогодично при одновременном сокращении сроков их выполнения.На фиг,1 изображена схема предлагаемого устройства; на фиг,2 - узел на фиг.1,Для размещения устройства используют нижнюю 1 и верхнюю 2 части насыпи. Внутри насыпи-пригрузки 3 размещены питательная труба 4 с напорной полостью 5, ограниченной глинистым замком с полиэтиленовой пленкой 6, Кольцевая дренажная галерея 7 размещена в верхней части 2 насыпи, В нижней части насыпи устроена подземная наблюдательная галерея 8. Соосно с напорной полостью 5 расположен водо- приемный лоток 9, В верхней части галереи 8 устроены люки 10 для отбора проб грунта. Водоприемный лоток 9 снабжают отводными трубами 11 со сливными рукавами 12.Устройство работает следующим образом.После отработки технологии укладки грунта и возведения нижней части 1 насыпи по уже отработанной технологии возводят верхнюю часть 2 насыпи, предназначенную для испытания на водопроницаемость и фильтрационную прочность вдоль и поперек уложенных слоев,Питательную трубу 4 с напорной полостью 5, ограниченной глиняным замком с полиэтиленовой пленкой 6, размещают в обеспечивающей удержание создаваемого напора насыпи-пригрузке 3, после возведения которой в питательную трубу 4 подают 5 10 15 20 25 30 9. Лоток 9 заполняют щебнем. Лоток 9 принимает воду, фильтрующуюся поперек слоев насыпи, В верхней части галереи 8 устраивают люки 10 для отбора проб грунта.2 ил. воду для ускорения водонасыщения испытуемого грунта.При достижении по всему сечению полной влажности наступает момент начала фильтрации воды в горизонтальном и вертикальном направлениях под воздействием созданного в напорной полости 5 напора.Фильтрующаяся в горизонтальном направлении - вдоль слоев насыпи, вода принимается кольцевой дренажной галереей 7.Выполнение в верхней 2 части насыпи кольцевой дренажной галереи 7 обеспечивает прием воды, фильтрующейся вдольуложенных слоев грунта по всей плоскости фильтрации,Устройство в нижней части насыпи подземной наблюдательной галереи 8 с водо- приемным лотком 9, размещенным по верху и по бокам укаэанной галереи, обеспечивает прием и замер расхода воды, фильтрующейся поперек слоев насыпи.Прием воды, фильтрующейся в вертикальном направлении, осуществляют с помощью заполненного щебнем водоприемного лотка 9, с которого она стекает по сливным рукавам 12 отводных трубок 11.Возможность разделения общего фильтрационного расхода на вертикальную и горизонтальную составляющие, раздельный прием воды, фильтрующая вдоль и поперек уложенных слоев насыпи, повышают точность и надежность измерений.Выполнение в верхней части наблюдательной галереи 8 люков 10 позволяет выполнять отбор проб грунта для установления его фильтрационно-суффозион ной прочности в теле испытуемой насыпи, что также обеспечивает повышение точности измерений.Выполнение исследований вертикальной и горизонтальной составляющих фильтрационного расхода в глубинных слоях насыпи, не промерзающих в зимнее время, позволяет выполнять работу круглосуточно, а не только в теплое время года, значительно сокращает сроки исследований.В процессе испытаний фиксируют момент начала смачивания и полного водонасыщения грунта, время установления1724786 Составитель Н,Палкинактор Н,Лазоренко Техред М.Моргентал Корректор М,Максимишине Заказ 1155 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., 4/5 роизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 напора воды в питательной трубе и напорной полости.Коэффициент фильтрации глинистого грунта, уплотненного в насыпи, определяют по радиально замеренным расходам или по зависимости,насд ф1 где Тф - время начала фильтрации;Тнас - время установления напора воды1в питательной трубе и напорной полости;- градиент напора;днас - толщина насыпиИсследования с применением предлагаемого устроиства могут проводиться какдля определения водопроницаемости ифильтрационной прочности грунтов, так идля разработки и усовершенствования технологии возведения сооружений и уточнения конструкций круглогодично в процессепроектирования и строительства,Формула изобретенияУстройство для определения составляющих фильтрации в уплотненных грунтовых насыпях, включающее размещенные соответственно в пределах нижней и верхней частей насыпи напорную полость с питательной трубой, грунтовую насыпь-пригрузку, а также кольцевую дренажную галерею, о т л и ч а ю щ е е с я тем, что, с целью повышения точности и надежности исследований путем разделения фильтрационного потока на вертикальную и горизонтальную составляющие, обеспечения возможности ведения натурных исследований круглогодично при одновременном сокращении сроков их выполнения, кольцевая дренажная галерея для приема воды, фильтрующейся вдоль уложенных слоев насыпи, размещена в верхней части насыпи,а в нижней части насыпи устроена подземная наблюдательная галерея, по верху и бокам которой соосно с напорной полостью размещен водоприемный лоток для приема воды, фильтрующейся поперек слоев насыпи, при этом в верхней части подземной наблюдательной галереи устроены люки.
