Ротор установки динамической фильтрации

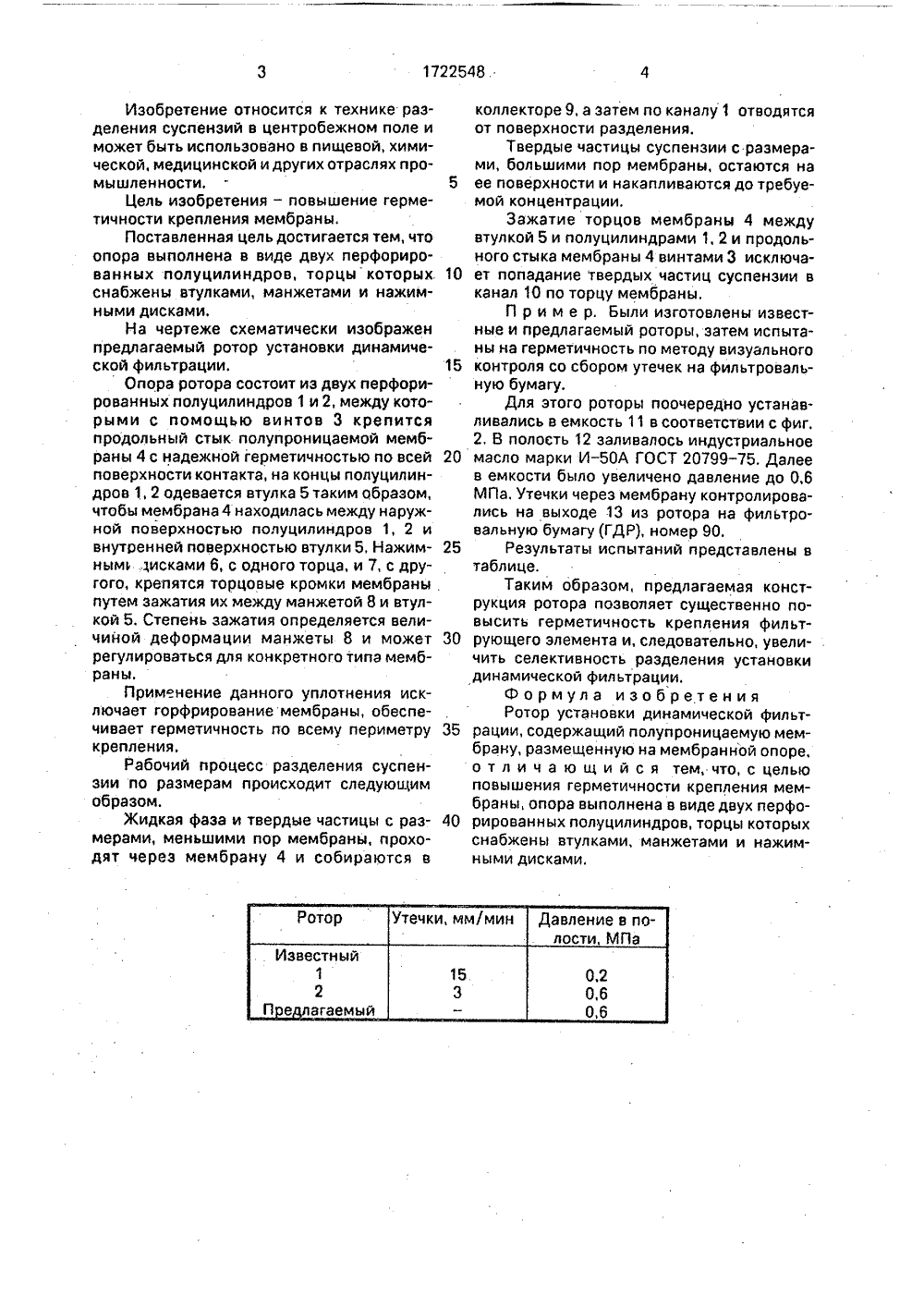

(51 ОПИСАНИЕ ИЗОБРЕК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ НИЯ позволяет повысить герметичность крепления мембраны. Ротор состоит из двух перфорированных полуцилиндров 1, 2, между которыми на винтах закреплен продольный стык полупроницаемой мембраны 4, а на концы полуцилиндров 1, 2 надеты втулки 5, при этом мембрана 4 размещена между наружной поверхностью полуцилиндров 1, 2 и внутренней поверхностью втулки 5, Торцовые кромки мембраны зажаты между манжетой 8 и втулкой 5 посредством нажимных дисков 6, 7, Данное уплотнение обеспечивает герметичность по всему периметру крепления. 2 ил. ОО ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР 1(71) Всесоюзный научно-исследовательский институт прикладной микробиологии (72) Н.А. Усачев, В.Я. Плешаков и В.А. Чугунов(56) ОезаИпа 11 оп. 1978, ч.24, р. 273-279.Яерагат 1 оп Вс 1 епсе апо Тесппоо 9 у, 1986, ч.21, М 4, р, 367 - 381.(54) РОТОР УСТАНОВКИ ДИНАМИЧЕСКОЙ ФИЛЬТРАЦИИ(57) Изобретение относится к технике разделения суспензий в центробежном поле и 01 Р 63/06, 65/10, 69/14Изобретение относится к технике разделения суспензий в центробежном поле и может быть использовано в пищевой, химической, медицинской и других отраслях промышленности,Цель изобретения - повышение герметичности крепления мембраны.Поставленная цель достигается тем, что опора выполнена в виде двух перфорированных полуцилиндров, торцы которых снабжены втулками, манжетами и нажим- ными дисками.На чертеже схематически изображен предлагаемый ротор установки динамической фильтрации.Опора ротора состоит иэ двух перфорированных полуцилиндров 1 и 2, между которыми с помощью винтов 3 крепится продольный стык полупроницаемой мембраны 4 с надежной герметичностью по всей поверхности контакта, на концы полуцилиндров 1, 2 одевается втулка 5 таким образом, чтобы мембрана 4 находилась между наружной поверхностью полуцилиндров 1, 2 и внутренней поверхностью втулки 5. Нажимным .1 исками 6, с одного торца, и 7, с другого, крепятся торцовые кромки мембраны путем зажатия их между манжетой 8 и втулкой 5. Степень зажатия определяется величиной деформации манжеты 8 и может регулироваться для конкретного типа мембраны.Применение данного уплотнения исключает горфрирование мембраны, обеспечивает герметичность по всему периметру крепления.Рабочий процесс разделения суспензии по размерам происходит следующим образом.Жидкая фаза и твердые частицы с размерами, меньшими пор мембраны, проходят через мембрану 4 и собираются в коллекторе 9, а затем по каналу 1 отводятсяот поверхности разделения.Твердые частицы суспензии с размерами, большими пор мембраны, остаются на5 ее поверхности и накапливаются до требуемой концентрации.Зажатие торцов мембраны 4 междувтулкой 5 и полуцилиндрами 1, 2 и продольного стыка мембраны 4 винтами 3 исключа 10 ет попадание твердых частиц суспензии вканал 10 по торцу мембраны,П р и м е р. Были изготовлены известные и предлагаемый роторы, затем испытаны на герметичность по методу визуального15 контроля со сбором утечек на фильтровальную бумагу.Для этого роторы поочередно устанавливались в емкость 11 в соответствии с фиг.2. В полость 12 заливалось индустриальное20 масло марки ИА ГОСТ 20799-75. Далеев емкости было увеличено давление до 0,6МПа, Утечки через мембрану контролировались на выходе 13 из ротора на фильтровальную бумагу (ГДР), номер 90.25 Результаты испытаний представлены втаблице,Таким образом, предлагаемая конструкция ротора позволяет существенно повысить герметичность крепления фильтЗО рующего элемента и, следовательно, увеличить селективность разделения установкидинамической фильтрации,Формула изобретенияРотор установки динамической фильт 35 рации, содержащий полупроницаемую мембраку, размещенную на мембранной опоре,о т л и ч а ю щ и й с я тем, что, с цельюповышения герметичности крепления мембраны, опора выполнена в виде двух перфо 40 рированных полуцилиндров, торцы которыхснабжены втулками, манжетами и нажимными дисками..Лазаре каз 1014 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 твенно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10 Про Составитель Н.УсачевТехред М,Моргентал 0 Ц
