Устройство контроля параллельно-последовательных аналого цифровых преобразователей

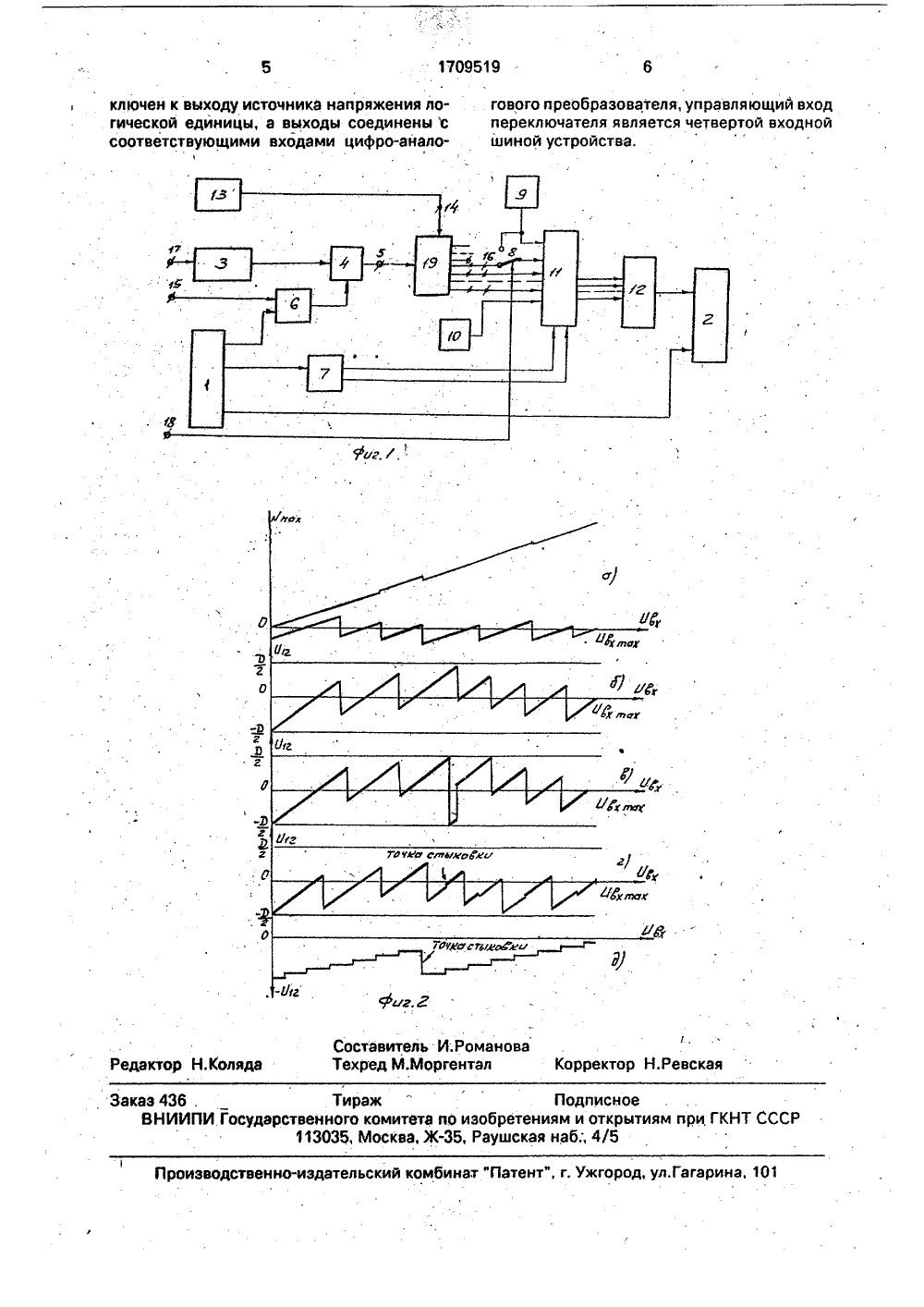

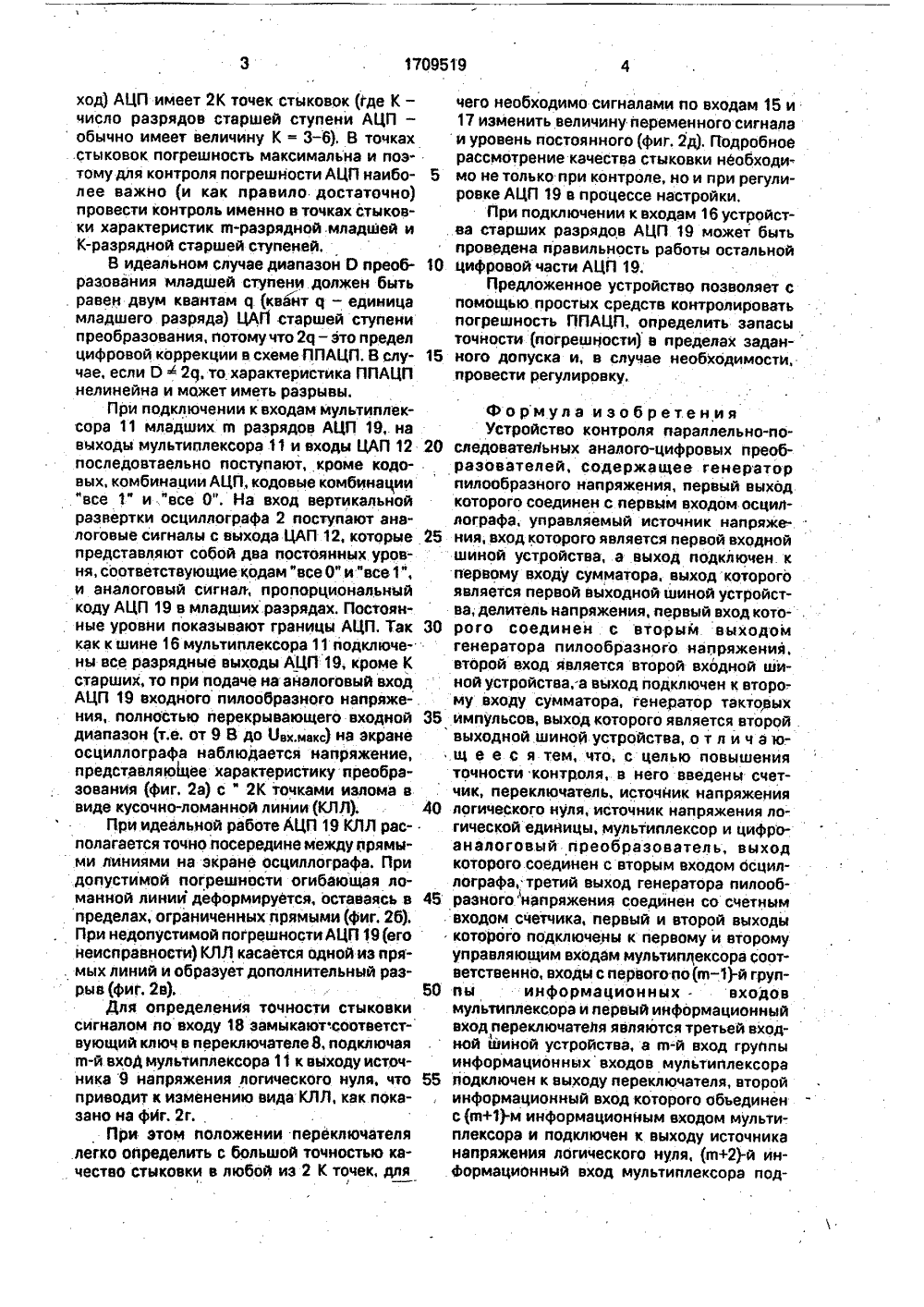

ход) АЦП имеет 2 К точек стыковок (где К - число разрядов старшей ступени ЯЦП - обычно имеет величину К = 3 - 6), В точках стыковок погрешность максимальна и поэтомудля контроля погрешности АЦП наибо лее важно (и как правило достаточно) провести контроль именно в точках стыковки характеристик в-разрядной. младшей иК-разрядной старшей ступеней,10 В идеальном случае диапазон 0 преобразования младшей ступени должен быть равен двум квантам о (квант о - единица младшего разряда) ЦАГИ старшей ступени преобразования, потому что 2 о - это предел цифровой коррекции в схеме ППАЦП. В случае, если О2 с, то характеристика ППАЦП нелинейна и может иметь разрывы.При подключении к входам мультиплексора 11 младших в разрядов АЦП 19, на последовтаельно поступают, кроме кодовых, комбинации АЦП, кодовые комбинации "все 1" и "все О". На вход вертикальной развертки осциллографа 2 поступают аналоговые сигналы с выхода ЦАП 12, которые 25 представляют собой два постоянных уровня, соответствующие кодам "все 0" и "все 1", и аналоговый сигнал; пропорциональный коду АЦП 19 в младших разрядах. Постоянные уровни показывают границы АЦП. Так 30 как к шине 16 мультиплексора 11 подключены все разрядные выходы АЦП 19, кроме К старших, то при подаче на аналоговый вход АЦП 19 входного пилообразного напряже 35 ния,. полностью перекрывающего входной диапазон (т.е. от 9 В до Овх,макс) на экране осциллографа наблюдается напряжение, представляющее характеристику преобразования (фиг. 2 а) с " 2 К точками излома в виде кусочно-ломанной линии (КЛЛ),40 При идеальной работе АЦП 19 КЛЛ располагается точно посередине между прямыми линиями на экране осциллографа. При допустимой погрешности огибающая ло 45 манной линии деформируется, оставаясь в пределах, ограниченных прямыми (фиг. 2 б). При недопустимой погрешности АЦП 19 (его неисправности) КЛЛ касается одной из прямых линий и образует дополнительный разрыв (фиг. 2 в),50 Для определения точности стыковки сигналом по входу 18 замыкаютсоответствующий ключ в переключателе 8, подключая в-й вхоД мультиплексора 11 к выходу источника 9 напряжения логического нуля, что приводит к изменению вида КЛЛ, как показано на фиг. 2 г.,При этом положении переключателя легко определить с большой точностью качество стыковки в любой из 2 К точек, для выходы мультиплексора 11 и входы ЦАП 12 20 чего необходимо сигналами по входам 15 и 17 изменить величину переменного сигнала и уровень постоянного (фиг. 2 д). Подробное рассмотрение качества стыковки необходимо не только при контроле, но и при регулировке АЦП 19 в процессе настройки.При подключении к входам 16 устройства старших разрядов АЦП 19 может быть проведена правильность работы остальной цифровой части АЦП 19.Предложенное устройство позволяет с помощью простых средств контролировать погрешность ППАЦП, определить запасы точности (погрешности) в пределах заданного допуска и, в случае необходимости, провести регулировку. Формула изобретения Устройство контроля параллельно-последовательных аналого-цифровых преобразователей. содержащее генератор пилообразного напряжения, первый выход которого соединен с первым входом осциллографа, управляемый источник напряже- " ния, вход которого является первой входной шиной устройства, а выход подключен к первому входу сумматоравыход которого является первой выходной шиной устройства; делитель напряжения, первый вход которого соединен с вторым выходом генератора пилообразного напряжения, второй вход является второй входной шиной устройства,.а выход подключен к второму входу сумматора, генератор тактовых импульсов, выход которого является второй . выходной шиной устройства, о т л и ч а ю.- щ е е с я тем, что, с целью повышения точности контроля, в него введены счетчик, переключатель, источник напряжения логического нуля, источник напряжения логической единицы, мультиплексор и цифроаналоговый преобразователь, выход которого соединен с вторым входом осциллографа, третий выход генератора пилообразного.напряжения соединен со счетным входом счетчика, первый и второй выходы которого подключены к первому и второму управляющим входам мультиплексора соответственно, входы с первого по(в)-й группы информационных - входов мультиплексора и первый информационный вход переключателя являются третьей вход 4,ной шиной устройства, а в-й вход группы информационных входов мультиплексора подключен к выходу переключателя, второй информационный вход которого обьединен с (в+1)-м информационным входом мульти-. плексора и подключен к выходу источника напряжения логического нуля, (в+2)-й инФормационный вход мультиплексора под1709519 нефиг. Г 1.Составитель И;РомановаТехред М,Моргентал Корректор Н.Ревская дактор Н.Коляд каз 436, Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при, ГКНТ СССР 113035, Москва, Ж, Раушская наб;, 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина,5ключен к выходу источника напряжения логической единицы, а выходы соединены с соответствующими входами цифро-аналогового преобразователя, управляющий входпереключателя является четвертой входнойшиной устройства.
