Установка для срезания сучьев с деревьев

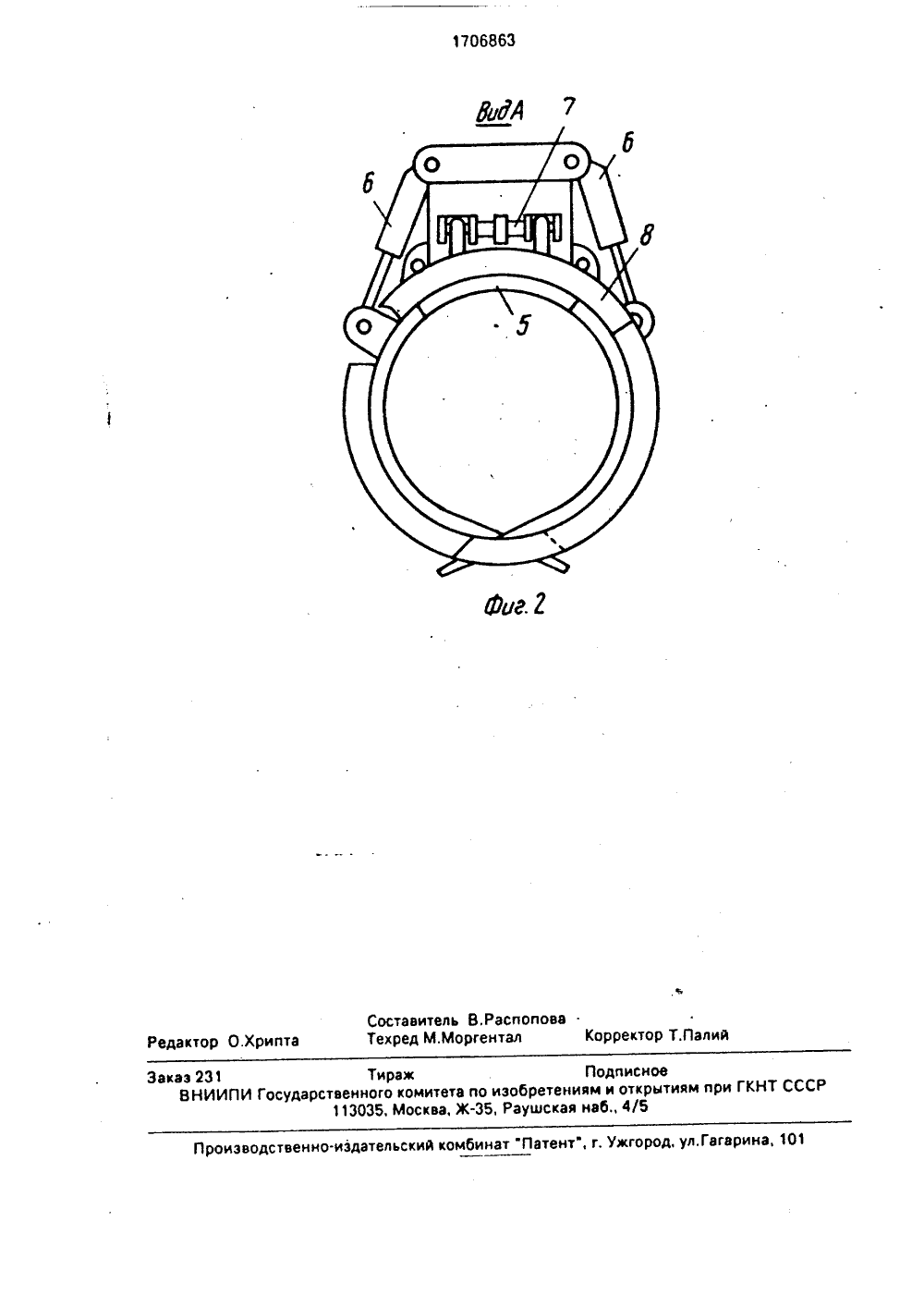

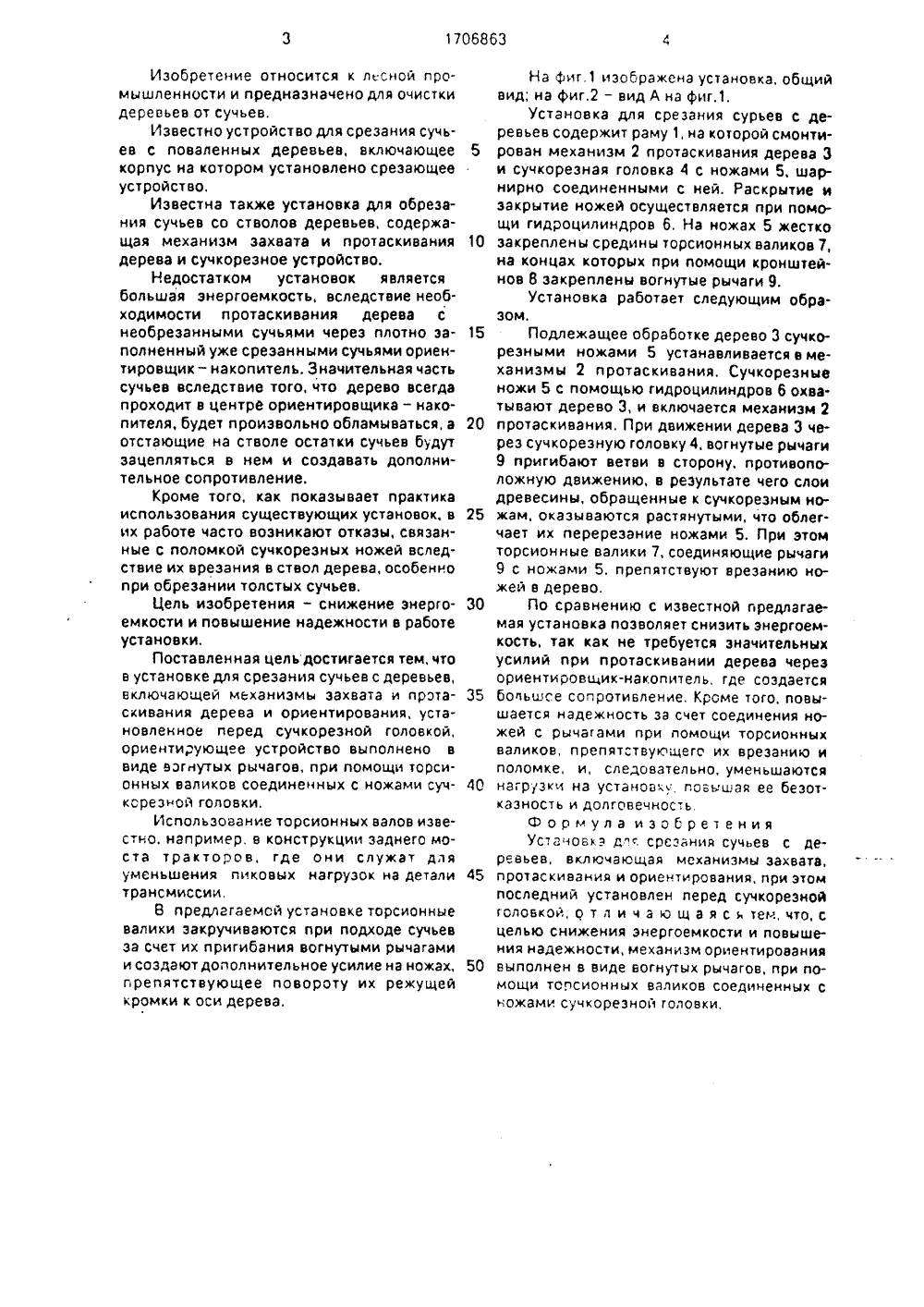

(51)5 В 27 ПИСАНИЕ ИЗОБРЕТЕ ГОСУДАРСТВЕННЫЙ КОМИТЕТРО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРМ 1079437, кл, В 27 . 1/00, 1981,(54) УСТАНОВКА ДЛЯ СРЕЗАНИЯ СУЧЬЕВС ДЕРЕВЬЕВ(57) Изобретение относится к лесной промышленности. Цель изобретения - снижение энергоемкости и повышениенадежности, Для этого установка содержитраму 1, на которой смонтирован механизм,.Ж, 170686 протаскивания 2 дерева Зи сучкореэная головка 4 с ножами 5, шарйирно соединенными с ней, Раскрытие и закрытие ножей осуществляется при помощи гидроцилиндров 6. На концах торсионных валиков 7, соединенных с ножами, при помощи кронштейнов закреплены вогнутые рычаги 9. При движении дерева 3 через сучкореэную головку 4 вогнутые рычаги 9 пригибают ветви в сторону, противоположную движению, В результате слои древесины, обращенные к сучкорезным ножам, оказываются растянутыми, что облегчает их перерезание ножами 5, При этом торсионные валики 7, соединяющие рычаги 9 с ножами 5, препятствуют вреэанию ножей в дерево, 2 ил.бИзобретение относится к лесной промышленности и предназначено для очистки деревьев от сучьев.Известно устройство для срезания сучьев с поваленных деревьев, включающее корпус на котором установлено срезающее устройство,Известна также установка для обрезания сучьев со стволов деревьев, содержащая механизм захвата и протаскивания дерева и сучкореэное устройство.Недостатком установок является большая энергоемкость, вследствие необходимости протаскивания дерева с необрезанными сучьями через плотно заполненный уже срезанными сучьями ориентировщик - накопитель. Значительная часть сучьев вследствие того, что дерево всегда проходит в центре ориентировщика - накопителя, будет произвольно обламываться, а отстающие на стволе остатки сучьев будут зацепляться в нем и создавать дополнительное сопротивление.Кроме того, как показывает практика использования существующих установок, в их работе часто возникают отказы, связанные с поломкой сучкореэных ножей вследствие их врезания в ствол дерева, особенно при обрезании толстых сучьев.Цель изобретения - снижение энергоемкости и повышение надежности в работе установки,Поставленная цель достигается тем, что в установке для срезания сучьев с деревьев, включающей механизмы захвата и протаскивания дерева и ориентирования, установленное перед сучкорезной головкой, ориентирующее устройство выполнено в виде вогнутых рычагов, при помощи торсионных валиков соединенных с ножами сучкорезной головки,Использование торсионных валов известно, например, в конструкции заднего моста тракторов, где они служат для уменьшения пиковых нагрузок на детали трансмиссии,8 предлагаемой установке торсионные валики закручиваются при подходе сучьев за счет их пригибания вогнутыми рычагами и создают дополнительное усилие на ножах, препятствующее повороту их режущей кромки к оси дерева. 5 10 15 20 25 30 35 40 45 50 На фиг 1 изображена установка, общий вид; на фиг.2 - вид А на фиг.1.Установка для срезания сурьев с деревьев содержит раму 1, на которой смонтирован механизм 2 протаскивания дерева 3 и сучкорезная головка 4 с ножами 5, шарнирно соединенными с ней. Раскрытие и закрытие ножей осуществляется при помощи гидроцилиндров 6, На ножах 5 жестко закреплены средины торсионных валиков 7, на концах которых при помощи кронштейнов 8 закреплены вогнутые рычаги 9.Установка работает следующим образом,Подлежащее обработке дерево 3 сучкорезными ножами 5 устанавливается в механизмы 2 протаскивания, Сучкорезные ножи 5 с помощью гидроцилиндров 6 охватывают дерево 3, и включается механизм 2 протаскивания, При движении дерева 3 через сучкорезную головку 4. вогнутые рычаги 9 пригибают ветви в сторону, противоположную движению, в результате чего слои древесины, обращенные к сучкореэным ножам, оказываются растянутыми, что облегчает их перерезание ножами 5. При этом торсионные валики 7, соединяющие рычаги 9 с ножами 5, препятствуют вреэанию ножей в дерево,По сравнению с известной предлагаемая установка позволяет снизить энергоемкость, так как не требуется значительных усилий при протаскивании дерева через ориентировщик-накопитель, где создается большее сопротивление, Кроме того, повышается надежность за счет соединения ножей с рычагами при помощи торсионных валиков, препятствующего их врезанию и поломке, и, следовательно, уменьшаются нагрузки на установ., повышая ее безотказность и долговечностьФормула изобретения Устгчоека д.".с. срезания сучьев с деревьев, включающая механизмы захвата, протаскивания и ориентирования, при этом последний установлен перед сучкореэной головкой, о т л и ч а ю щ а я стем, что. с целью снижения энергоемкости и повышения надежности, механизм ориентирования выполнен в виде вогнутых рычагов, при помощи топсионных валиков соединенных с ножами сучкореэной головки,1706863 актор О.Хрипта Проиэводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Заказ 231ВНИИПИ тавитель В.Р ред М.Морген Тиражрственного комитета по иэо 113035, Москва, Ж, Ра ва . Корректор Т.Пал Подписноеениям и открытиям при ГКНТ СССРкая наб., 4/5
