Датчик электромагнитного излучения

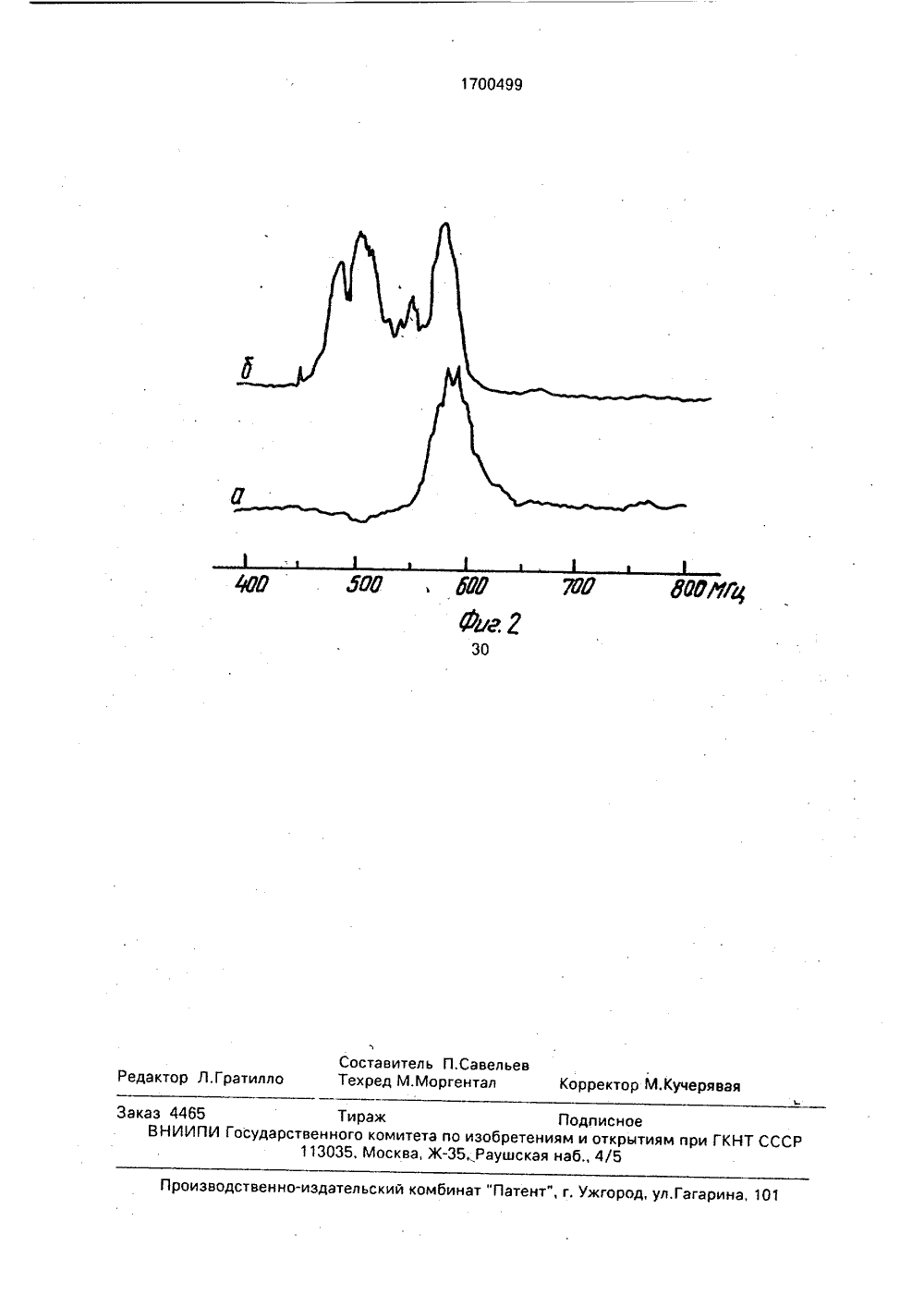

(55 6 01 В 29/О ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИ(71) Тбилисский государственный университет(56) Валичов Р.АСретенский В,Н мерения на сверхвысоких часто Воениздат, 1957.Авторское свидетельство СССР М 1376048, кл. 6 01 й 29/08, 1986, (54) ДАТЧИК ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ(57) Изобретение касается к технике измерений параметров электромагнитного поля. Цель изобретения - уменьшение веса и габаритов. Цель достигается тем, что в качестве преобразователя в датчике электромагнитного излучения используют полупроводниковую интегральную микросхему операционного усилителя. Датчик электромагнитного излучения содержит операционный усилитель (ОУ) 1 с цепями 2 коррекции и баланса, цепью 3 обратной связи на инвертирующий вход 4 ОУ 1 с цепями питания 5. Антенна 6 подключена к одному из выводов микросхемы, например к выводу 7 цепи коррекции и баланса. Разделение высокочастотной цепи антенного входа с низкочастотными цепями осуществляется индуктивностью 8. Неинвертирующий вход 9 ОУ 1 заземлен. Выход 10 ОУ 1 служит входом преобразователя и подключен к вхо- Б ду индикатора 11. 2 ил. МИзобретение относится к технике измерений параметров электромагнитного поля и может быть использовано при измерении напряженности электромагнитного поля, 5Цель изобретения - уменьшение массыи габаритов,На фиг. 1 приведена электрическаясхемадатчикаэлектромагнитного излученияЭМИ); на фиг, 2 - амплитудно-частотные 10 , характеристики (АЧХ) преобразователей,выполненных из ОУ типа К 140 УД 20. Датчик электромагнитного излучения содержит операционный усилитель (ОУ) 1 с 15 цепями 2 коррекции и баланса, цепью 3 обратной связи на инвертирующий вход 4 операционного усилителя с цепями 5 питания. Антенна 6 подклюцена к одному из выводов микросхемы, например к выводу 7 20 цепи коррекции или баланса, Разделение высокочастотной цепи антенного входа с низкочастотными цепями (коррекции или баланса) осуществляется индуктивностью 8. Неинвертирующий вход 9 операционного 25 усилителя 1 заземлен, Выход 10 ОУ 1 служит входом преобразователя и подключен к входу индикатора 11, Все выводы ОУ 1, кроме вывода 7, заземлены по высокой частоте емкостями С, 30Датчик ЭМИ работает следу 1 ощим образом.Экспериментально обнаружено, что при подаче на вход преобразователя датчика высокочастотного сигнала в дециметро вом диапазоне величина потенциала на выходе ОУ определяется частотой этого сигнала и его величиной(частотой и напряженностью электромагнитного излучения в области расположения антенны датчика), 40Вывод 7 цепей баланса и коррекции является входом для подключения антенны 6. Ка ОУ подают питание и после его входа в режим регулировкой баланса в цепи 2 добиваются заданной величины потенциала на 45 выходе микросхемы, Затем на антенну 6 подают электромагнитное излучение в.дециметровом диапазоне воли и вновь измеряют потенциал на выходе микросхемы 10 индикатором 11. Разность потенциалов до и после подачи электромагнитного излуче ния (разность показаний индикатора) - есть реакция датчика на воздействие этого излучения.На фиг. 2 (кривые а и б) в качестве приема приведены амплитудно-частотные 55 характеристики двух датчиков электромагнитного излучения, размещенных в общем корпусе микросхемы типа К 140 УД 20. Кривые а и б были получены при следующих условиях: к излучателю подводилась мощность порядка 10 Вт, датчик был расположен в 1,2 м от излучателя, ЭДС источников питания +6,3 В.Как видно из фиг, 2, оба датчика обладают цувствительностью к электромагнитному излученио в определенных областях дециметрового диапазона волн, Для разных интегральных микросхем количество областей цувствительности, их ширина и расположение отличаютсяодна от другой,Экспериментально установлено, что при подаче на антенный вход датчика модулированного по амплитуде высокочастотного сигнала частота изменения величины потенциала на выходе датчика совпадает с частотой модуляции.При приведенных экспериментальных данных следует, что полупроводниковые интегральные микоосхемы обладают обоими обязательными компонентами (частотнозависимым элементом и детектором) преобразователей электромагнитного излучения, выполненных по схеме прямого усиления, и могут выполнять функцию преобразователя датчика электромагнитного излучения в определенных полосах частот дециметрового диапазона волн. Аналогичными свойствами обладают ОУ К 140 Д 6, К 140 Уд 7, К 553 УД 1 и ряд других.Использование известных интегральных микросхем операционных усилителей в качестве преобразователя датчика электромагнитного излучения в дециметровом диапазоне волн обеспечивает уменьшениевеса и габаритов датчика.Формула изобретения Датчик электромагнитного излучения, вклюцающий последовательно соединенные антенну, преобразователь и индикатор, о т л и ч а ю щ и.й с я тем, что, с целью уменьшения массы и габаритов, в качестве преобразователя используют полупроводниковую интегральную микросхему операционного усилителя, вывод цепи коррекции или баланса которой является входом преобразователя, цепь обратной связи подключена с выхода полупроводниковой интегральной микросхемы операционного усилителя на его интегрирующий вход, неинвертирующий вход заземлен, все выводы, кроме выходного и входного, заземлены через конденсаторы, а вывод коррекции подключен к цепи коррекциичерез индуктивность.1700499Составитель П,Савельевэктор Л.Гратилло Техред М.Моргентал Корректор М.Кучерява Заказ 4465 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС113035, Москва, ЖРэушская наб., 4/5роизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
