Генератор наносекундных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

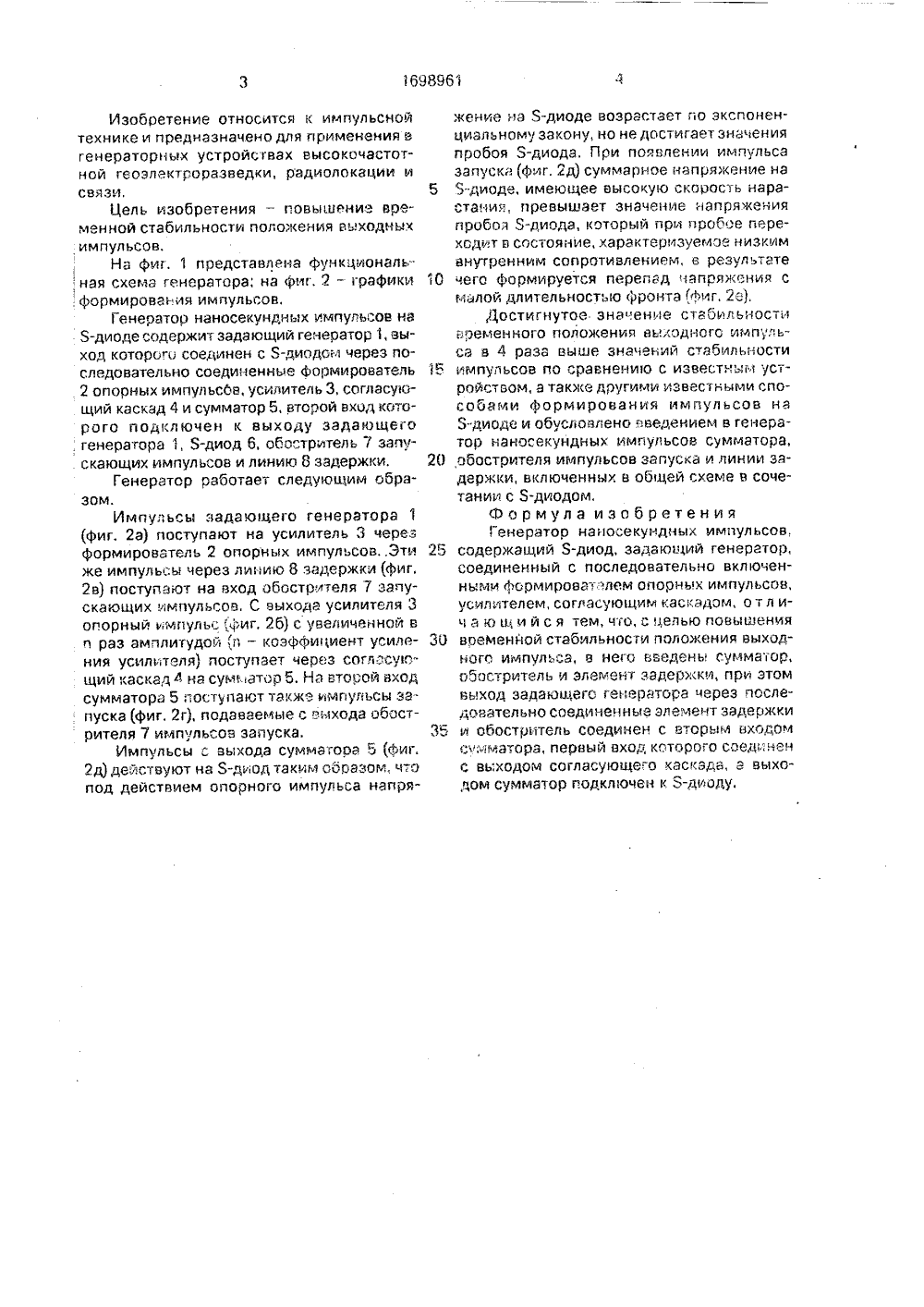

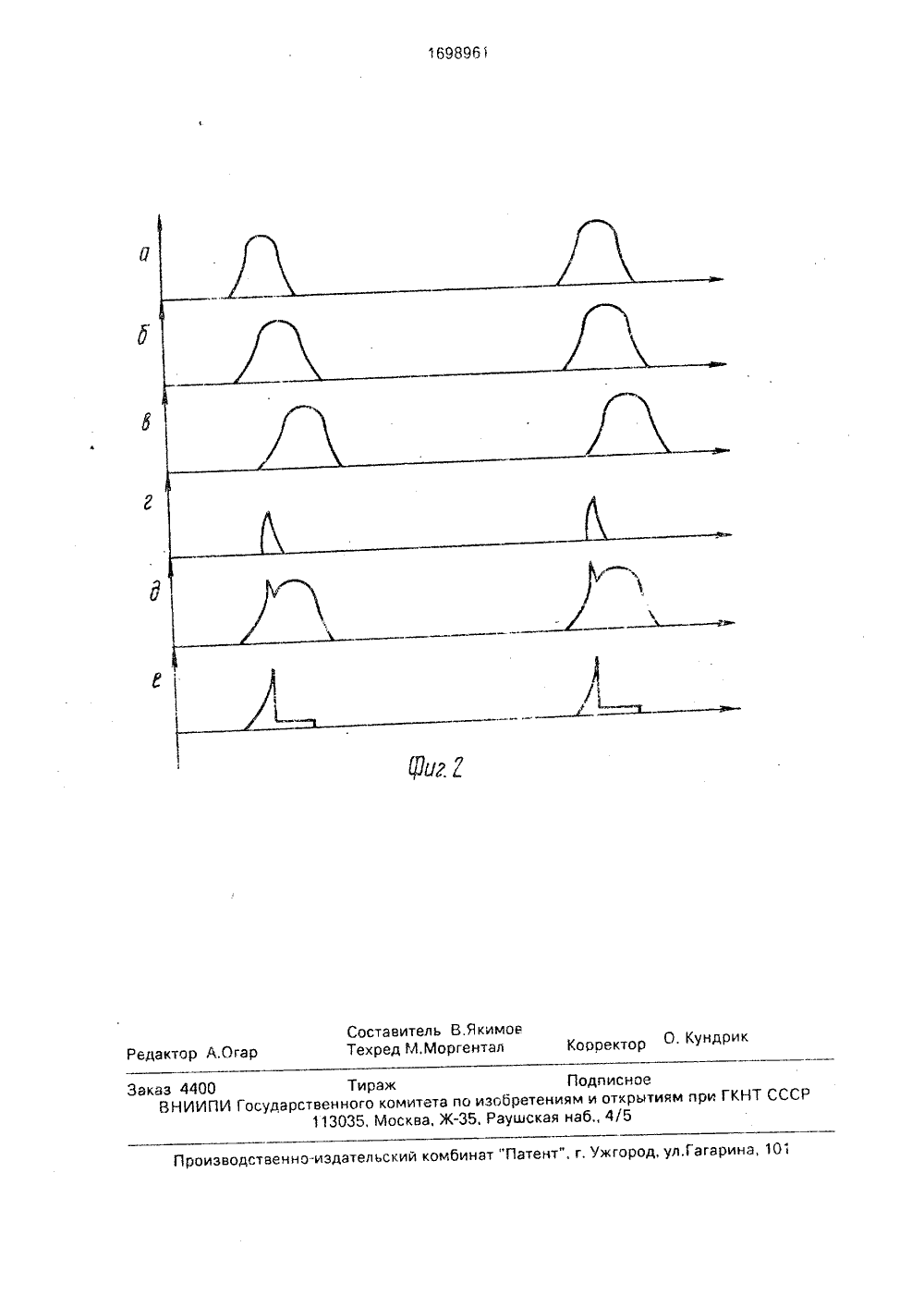

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 989 б 1 А 1 19) (11) 0 51)5 Н 0 ГОСУДАРСТВЕ 1+ЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ,К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ кундная электроой физике. М.;иг. 2 14,ЕКУНДНЫХ ИМ(21) 4631126/21(71) Рижский Краснознаменный институтинженеров гражданской авиации им. Ленинского комсомола(57) Изобретение относится к импульсной технике и может быть использовано в устройствах высокочастотной геозлектроразведки, радиолокации и связи. Цель изобретения - повышение вре ленной стабильности положения выходных импульсов, Генератор содержит задающий генератор 1, выход которого соединен с Я-диодом 6 через последовательно соедиренные формирователь 2 опорных импульсов, усилитель 3, согласующий каскад 4 и сумматор 5, второй вход которого г с:дключен к выходу задающего 1 енерд ора через п-,ледовательно соединенные линию 8 задержки и обостритель 7 запускающих импульсов. 2 ил,Изобретение относится к импульснойтехнике и предназначено для применения вгенераторных устройс явах Высокочастотной геозлектроразведки, радиолокации иСВЯЗИ,Цель изобретения - повышение временной стабильности положения выходныхИМПУЛЬСОВ.Ня фиГ. 1 представлена функциональная схема Генератора; на фиг, 2 - графики, формироваг ия импульсов,Генератор наносекундных импульсов наЯ-диоде содержит задающий генератор 1, выход которого соединен с Я-диодом через последовательно соединенные формирователь2 опорных импульсов, усилитель 3, согласующий каскад 4 и сумматор 5, второй вход которого подключен к Выходу задающего(фиг, 2 а) поступают на усилитель 3 черезформирОВЯтель 2 Опорных импульсОВ.,Этиже импульсы через линию 8 задержки (фиг.2 В) поступают нэ ВХОД Обострителя 7 запускающих импульсов, С выхода усилителя 3ОПОрНЫй ИМПУЛЬГфИГ, 2 б) С УВВЛИЧЕННОй Ви раз амплитудой,п коэффициент усиления усилителя) поступает через соглэсуюций аскяд 4 на сум Втор 5. Нэ второй входсумматора 5 поступают также импульсц запуска фиг. 2 г), подаваемые с Выхода обострителя 7 импчльсов запуска,Импульсы с Выхода сумматора 5 фиг.2 Д) ДВЙствуют на Я-диод таким ОбРЯзом, чтопод действием опорного импульса напряжение на Я-диоде возрастает по зкспоненциэльному закону, но не достигает значения пробоя З-диода, При пояьлении импульса запуска фиг, 2 д) суммарное напряжение на 5 з-диоде, имеющее Высокую скоООсть нарэстанля, превышает значение напряжения лробод З-диода, каторьнл при пробое переходит В состояние, характеризуемое низким Внутренним сопротивлением, В результате лего формируется перепад япряжения мдлОЙ Длит 8 льностью фронта фиг, 28).Достигнутое знач 8 ние стабильностиВременного положения Выходного импульса В 4 раза Выше значений стабильности 15 импульсов пО сравнению с известным устройством, э также другими известными способами формирования импульсов на 5-диоде и обусловлено введением в генератор наносекундных импульсов сумматора, 2 О обострителя импульсов запуска и линии задержки, включенных в общей схеме в сочетании С Я ДИОДОМ.Формула изобретения Генератоо наносекундных импульсов, 25 содержаший Я-диод. задающий генергтор,соединенный с последовательно включенными формирователем опорньх импульсов, усилителем, согласующим каскадом, о т л ич э к) щ и й с я тем, что, с целью повышения 30 воеменной стабильности положения выходНОГО импульса, В НОГО Введены суммэтОр, обостритель и злеменг задержки, при этом ВЬХОД ЗЯДЭЮЩВГО ГеиеРЯТОРЯ ч 8 Р 83 ПОСЛЕ- довательно соединенные элемент задержки 35 и обостритель соединен с вторым входомсумматора, первый вход которого соединен С ВЫХОДОМ СОГЛЯСУЮЩего КЯСКЭДЯ, Э ВЦХО- дом сумматор подключен к Б-диоду.оизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Заказ 4400 ВНИИПИ Го Тираж Подписноедарственного комитета по изобретениям и открытиям при ГКНТ ССС113035,Москва,Ж, Раушская наб., 4/5
СмотретьЗаявка
4631126, 03.01.1989
РИЖСКИЙ ИНСТИТУТ ИНЖЕНЕРОВ ГРАЖДАНСКОЙ АВИАЦИИ ИМ. ЛЕНИНСКОГО КОМСОМОЛА
АРИСТОВ ВЛАДИМИР НИКОЛАЕВИЧ, ШЛЯПИН ЮРИЙ ВАЛЕНТИНОВИЧ
МПК / Метки
МПК: H03K 5/007
Метки: генератор, импульсов, наносекундных
Опубликовано: 15.12.1991
Код ссылки
<a href="https://patents.su/3-1698961-generator-nanosekundnykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор наносекундных импульсов</a>
