Генератор радиоимпульсов

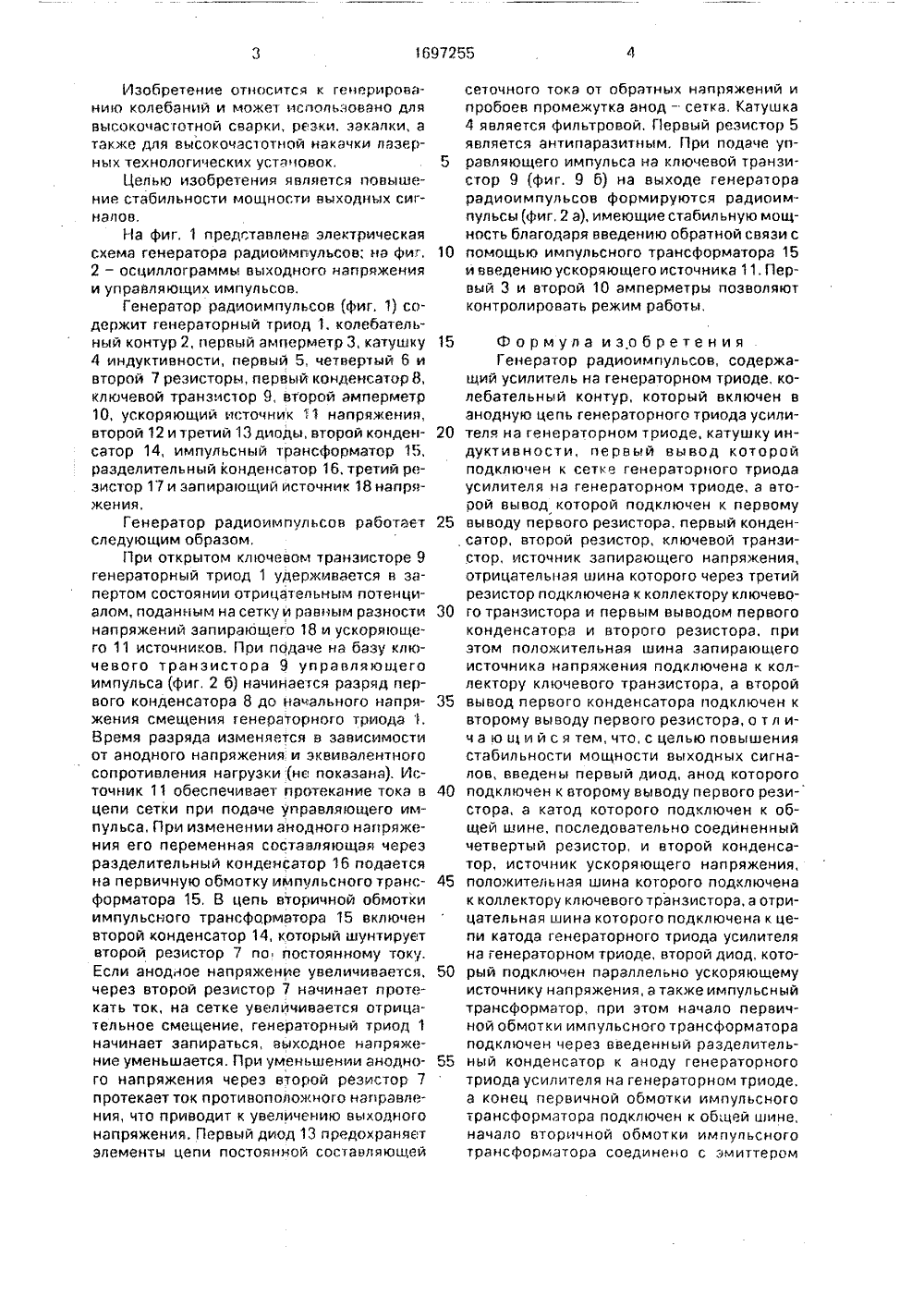

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРГСПУБЛИК 1697 п 9) 5 Н 5 Н 03 В 11/00 ТЕНИЯ К АВТОРСКОМУ ЕТЕЛЬСТ ротехническии и(54) ГЕНЕРАТО (57) Изобретен рирования кол зовано для выс закалки. Целью шение стабил УПУЛЪСОВ я к области генежет быть испольой сварки, резки, ия является повыности выходных Р РАДИОИ ие относитс ебаний и мо окочастотн изобретен ьности мощ ГОС)ДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ИСАНИЕ И(56) Электротехника, М сигналов, Генератор радиоимпульсов содержит генераторный триод 1, колебательный контур 2, первый амперметр 3, катушку 4 индуктивности, первый резистор 5, четвертый резистор 6, второй резистор 7, первый конденсатор 8, ключевой транзистор 9, второй амперметр 10, ускоряющий источник 11 напряжения, второй диод 12, первый диод 13, второй конденсатор 14, импульсный трансформатор 15, разделительный конденсатор 16, третий резистор 17, запирающий источник 18 напряжения. Благодаря введению обратной связи через импульсный трансформатор 15 и введению ускоряющего источника 11 стабилизируется мощность выходных радиоимпульсов, 2 ил.5 10 Изобретение относится к генерированио колебаний и может использовано для высокочастотной сварки, резки, закалки, а также для высокочастотной накачки лазерных технологических установок,Целью изобретения является повышение стабильности мощности выодных сигналов.На фиг, 1 представлена электрическая схема генератора радиоймпульсов; на фиг, 2 - осциллограммы выходного напряжения и управляющих импульсов,Генератор радиоимпульсов (фиг. 1) содержит генераторный триод 1, колебательный контур 2, первый амперметр 3, катушку 4 индуктивности, первый 5, четвертый 6 и второй 7 резисторы, первый конденсатор 8, ключевой транзистор 9, второй амперметр 10, ускоряющий источник 11 напряжения, второй 12 и третий 13 диоды, второй конденсатор 14, импульсный трансформатор 15. разделительный конденсатор 16, третий резистор 17 и запирающий источник 18 напряжения,Генератор радиоимпульсов работает следующим образом,При открытом ключевом транзисторе 9 генераторный триод 1 удерживается в запертом состоянии отрицательным потенциалом, поданным на сетку и равным разности напряжений запирающего 18 и ускоряощего 11 источников. При подаче на базу клк- чевого транзистора 9 управляющего импульса (фиг, 2 б) начинается разряд первого конденсатора 8 до начального напряжения смещения генераторного триода 1. Время разряда изменяется в зависимости от анодного напряжения и эквивалентного сопротивления нагрузки не показана), Источник 11 обеспечивает протекание тока в цепи сетки при подаче управляощего импульса, При изменении анодного нагряжения его переменная составляющая через разделительный конденсатор 16 подается на первичную обмотку импульсного трансформатора 15, В цепь вторичной обмотки импульсного трансформатора 15 включен второй конденсатор 14, который шунтирует второй резистор 7 па постоянному току. Если анодчое напряжение увеличивается, через второй резистор 7 начинает протекать ток, на сетке увеличивается отрицательное смещение, генераторный триод 1 начинает запираться, выходное напряжение уменьшается. При уменьшении анодного напряжения через второй резистор 7 протекает ток противоположного награвления, что приводит к увеличению выходного напряжения, Первый диод 13 предохраняет элементы цепи постоянной составляющей 20 30 35 40 45 50 55 сеточного тока от обратных напряжений и пробоев промежутка анод - сетка, Катушка 4 является фильтровой, Первый резистор 5 является антипаразитным. При подаче управляющего импульса на ключевой транзистор 9 (фиг. 9 б) на выходе генератора радиоимпульсов формируются радиоимпульсы фиг, 2 а), имеющие стабил ьную мощность благодаря введению обратной связи с помощью импульсного трансформатора 15 и введению ускоряющего источника 11. Первый 3 и второй 10 амперметры позволяют контролировать режим работы. Формула изобретения Генератор радиоиглпульсов, содержащий усилитель на генераторном триоде, колебательный контур, который включен в анодную цепь генераторного триода усилителя на генераторном триоде, катушку индуктивности, первый вывод которой подключен к сетке генераторного триода усилителя на генераторном триоде, а второй вывод которой подключен к первому выводу первого резистора, первый конденсатор, второй резистор, ключевой транзистор, источник запирающего напряжения, отрицательная шина которого через третий резистор подключена к коллектору ключевого транзистора и первым выводом первого конденсатора и второго резистора, при этом положительная шина запирающего источника напряжения подключена к коллектору ключевого транзистора, а второй вывод первого конденсатора подключен к второму выводу первого резистора, о т л ич а ю щ и й с я тем, что, с целью повышения стабильности мощности вьходных сигналов, введены первый диод, анод которого подключен к второму вьводу первого резистора, а катод которого подключен к общей шине, последовательно соединенный четвертый резистор, и второй конденсатор, источник ускоряющего напряжения, полокительная шина когорого подключена к коллектору ключевого транзистора, а отрицательная шина которого подключена к цепи катода генераторного триода усилителя на генераторном триоде, второй диод, который подключен параллельно ускоряющему источнику напряжения, а также импульсный трансформатор, при этом начало первичной обмотки импульсного трансформатора подключен через введенный разделительный конденсатор к аноду генераторного триода усилителя на генераторном триоде, а конец первичной обмотки импульсного трансформатора подключен к обгдей шине, начало вторичной обмотки импульсного трансформатора соединено с элиттером1 б 97255 Составитель Н. ЧекановРедактор О. Головач Техред М.Моргентал рректор Т, Кол аказ 4315 Тираж Подписное ВНИИПИ Государственноо комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 венно-издательский комбинат "Патент". г. Ужгород, ул,Гагарина, 10 ои ключевого транзистора, конец вторичной обмотки импульсного трансформатора соединен с вторым выводом второго конденсатора, а анод второго диода соединен с отрицательной шиной ускоряющего источниканапряжения,
