Трансформатор

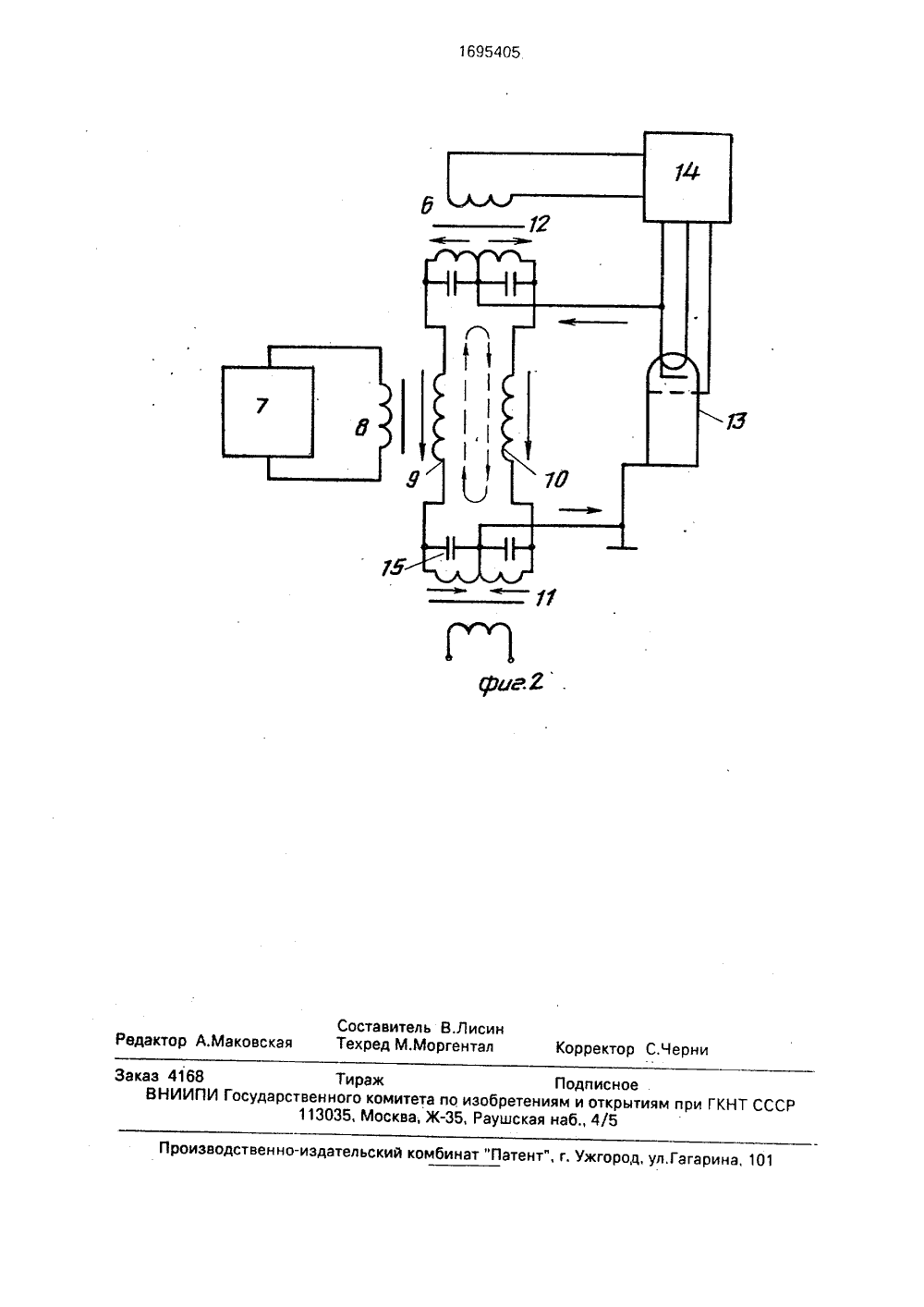

союз советскихСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 169540 1 Р 27/2 САНИЕ ИЗОБРЕТЕНИЯ СВИДЕТЕ АВТОРС ВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(57) Изобретениеке, в частности княемым для пи. М 448.8)М 2302171,опублик.1977, 06, 23, Ф 25,М 2105109,опублик. 1977, 08, 11 М 32,МАТОР относится к электротехнитрансформаторам, приметания электрофизических становок. Устройство решает задачу повышения надежности и улучшения массогабаитных характеристик. Трансформатор одержит магнитопровод 1, многослойные ервичную 2 и вторичную 3 обмотки, по райней мере одна из которых имеет отвод 6 т середины, разделяющий ее на две последовательно соединенные согласованно полубмотки. Обмотка с отводом от середины одержит четное число слоев, а витки, принадежащие разным полуобмоткам, начиная с твода от середины, расположены один над другим в соседних слоях. 2 ил,5 10 15 20 25 30 35 40 45 50 55 Изобретение относится к электротехнике, в частности к трансформаторам, применяемым для питания электрофизических приборов и установок.Цель изобретения - повышение надежности и улучшение массогабаритных характеристик путем уменьшения индуктивности рассеяния полуобмоток,На фиг,1 приведена схема размещения слоев вторичной обмотки трансформатора; на фиг.2 - схема электропитания ускорителя электронов с применением предлагаемого трансформатора,Трансформатор содержит магнитопровод 1, первичную обмотку 2. многослойную вторичную обмотку 3 с выводами начала 4, конца 5 и отводом 6 от середины обмотки,Вторичная обмотка содержит четное число слоев, например шесть, Буквами "Н" и "К" обозначены начала и концы слоев вторичной обмотки, намотанные в одну сторону, Отвод от середины вторичной обмотки может бьггь выполнен от крайних витков как первых двух, так и последних двух слоев. Концы слоев соединяются с началами соответствующих смежных слоев, В трансформаторе может быть поименен магнитопровод стержневого, броневого или тороидального типа. Между первичной и вторичной обмотками при необходимости может применяться экран.В качестве примера применения предлагаемого трансформатора на фиг,1 призе- дена схема электропитания ускорителя электронов, содержащая импульсный генератор 7, импульсный трансформатор 8 с двумя вторичными обмотками 9 и 10, два предлагаемых трансформатора 11 и 12, ускоритель 13 электронов, блок 14 питания накально-сеточных цепей, находящийся вместе с трансформатором 12 в зоне высокого импульсного потенциала ускорителя, конденсаторы 15, шунтирующие вторичные полуобмотки трансформаторов 11 и 12. Выводы вторичных обмоток "рансформаторов 11 и 12 соединены с выводами вторичных обмоток 9, 10 импульсного трансформатора 8, а средние выводы соединены с анодом и катодом ускорителя.Переменный ток питающей сети протекает по вторичным обмоткам 9 и 10 импульсного трансформатора 8 в противоположных направленлях (на фиг,2 показано пунктирными стрелками), поэтому практически не создает магнитного поля в его сердечнике.При формировании импульса напряжения во вторичных обмотках импульсного трансформатора импульсный ток ускорителя электронов 13 замыкается по цепи (на фиг.2 обозначено сплошными стрелками): вторичные обмотки 9 и 10 импульсного трансформатора 8, вторичные полуобмотки трансформатора 11, средний отвод ее, анод- катод ускорителя 13, средний отвод вторичной обмотки трансформатора 12, Импульсные токи в полуобмотках вторичных обмоток трансформаторов 11 и 12 текут в противоположных направлениях, их магнитные поля компенсируются с точностью до потока рассеяния, определяемого индуктивностью рассеяния вторичных полуобмоток одна относительно другой. Перенапряжения, возникающие при прохождении импульсов тока на выводах вторичных обмоток трансформаторов относительно среднего вывода, зависят от величины индуктивности рассеяния и скорости нарастания импульсов тока нагрузки, Малая индуктивность рассеяния полуобмоток предлагаемого трансформатора позволяет уменьшить перенапряжения на ее выводах даже при пробоях нагрузки, когда увеличивается амплитуда импульсов тока, Уменьшение перенапряжений повышает надежность работы трансформатора и позволяет уменьшить изоляцию обмоток трансформатора, что улучшает массогабаритные характеристики его, Кроме того, уменьшение индуктивности полуобмоток позволяет уменьшить величину емкости шунтирующих полуобмоток конденсаторов 15, что также уменьшает массу и габариты аппаратуры.Формула изобретения Трансформатор, содержащий магнитопровод, многослойные первичную и вторичные обмотки, по крайней мере одна из которых имеет отвод от середины, разделяющий ее на две последовательно соединенные согласованно полуобмотки, о т л и ч а ющ и й с я тем, что, с целью повышения надежности и улучшения массогабаритных характеристик путем уменьшения индуктивности рассеяния полуобмоток, обмотки с отводом от середины содержат четное число слоев, а виткипринадлежащие полуобмоткам, начиная с отвода от середины, расположены друг над другом в соседних слоях.1695405 Составитель В.Лисия Техред М,Моргентал Редактор А.Мако Корректор С.Черн каз 4168 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 изводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
