Крыша здания или сооружения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

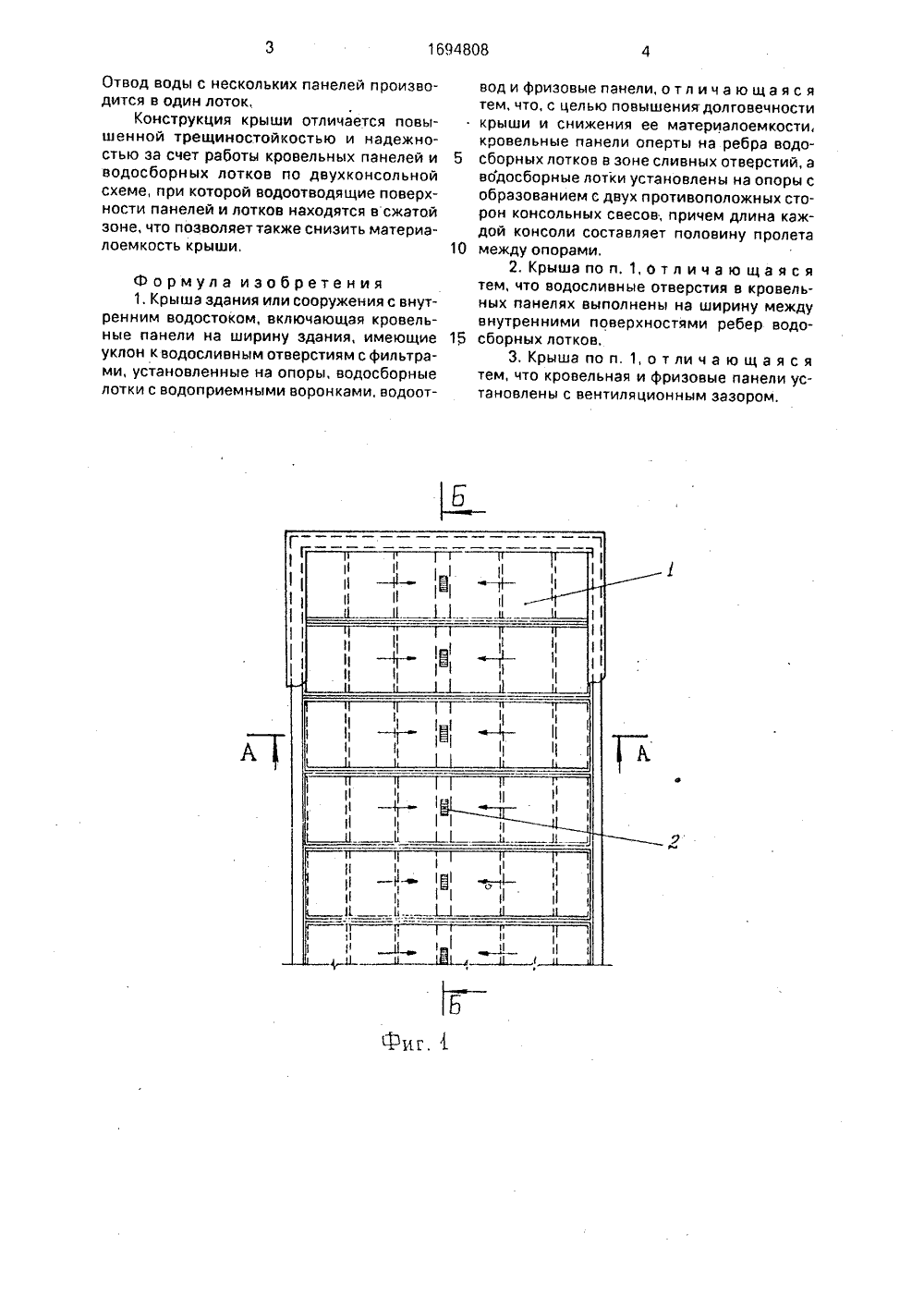

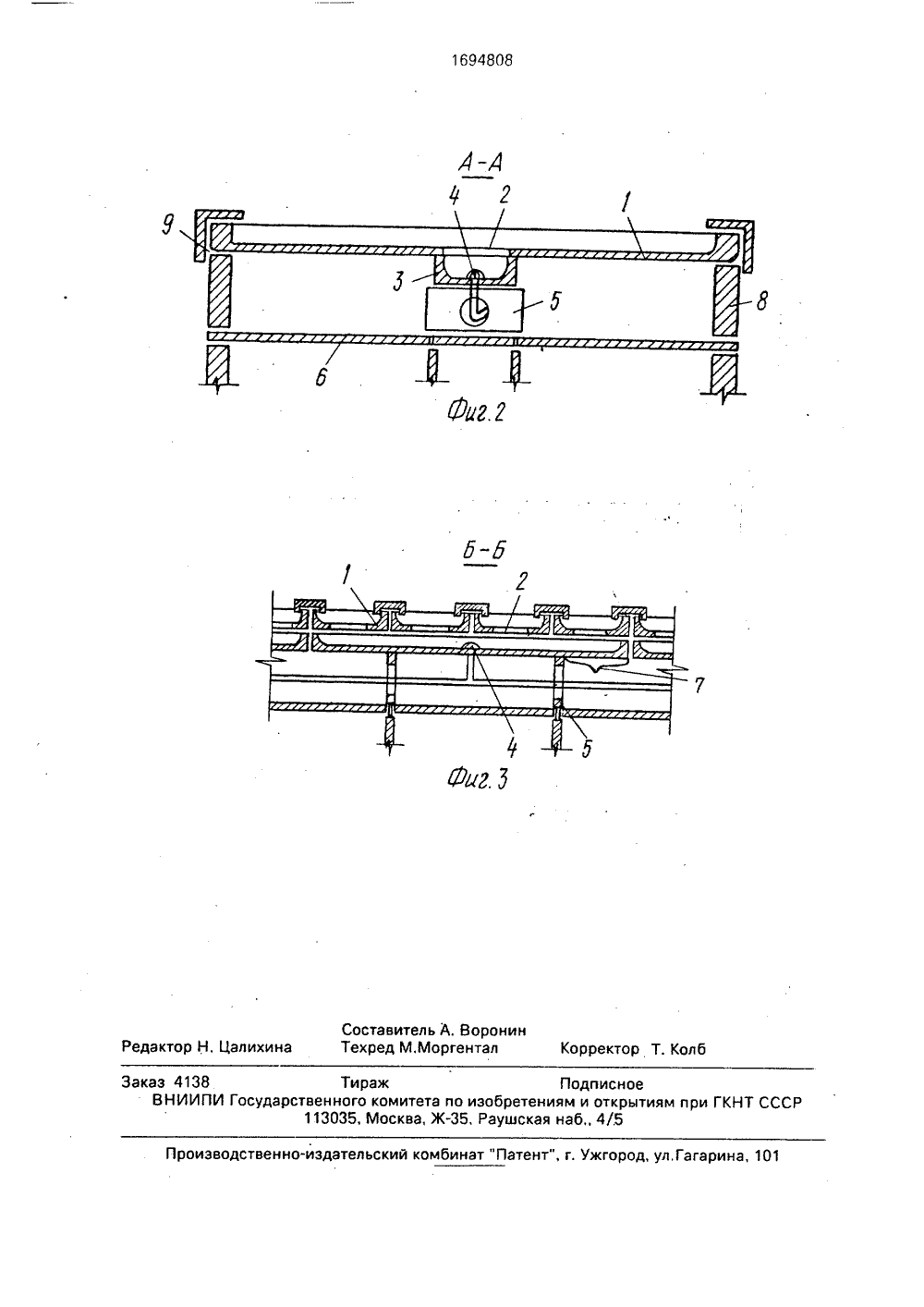

.Ь ОО С) ОСУДАРСТВЕННЫИ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР АНИЕ ИЗОБ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРМ 574511, кл. Е 04 С 250, 1977,Авторское свидетельство СССРМ 709774, кл, Е 04 В 7/14, 1980,(54) КРЫША ЗДАНИЯ ИЛИ СООРУЖЕНИЯ (57) Изобретение относится к строительству и может быть применено в жилых и гражданИзобретение относится к строительству и может быть использовано в жилых и гражданских зданиях или сооружениях.Цель изобретения - повышение долговечности крыши и снижение ее материало- емкости.На фиг, 1 изображена крыша, план; на фиг. 2 - разрез А-А на фиг, 1; на фиг, 3 - разрез Б-Б на фиг, 1.Крыша содержит железобетонные кровельные панели 1 с водосливными отверстиями 2, снабженными фильтрами известных конструкций, например сетчатыми, Панели 1 выполнены пролетом на всю ширину здания, имеют уклон к водосливным отверстиям 2 и опираются в их зоне на вертикальные ребра водосборных лотков 3 с водоприемными воронками 4, Водосборные лотки 3 установлены на рамных.столбиках 5 чердачских зданиях или сооружениях, Цель изобретения - повышение долговечности крыши и снижение ее материалоемкости, Крыша включает кровельные панели 1 нэ ширину здания, которые имеют уклон к водосливным отверстиям 2, водосборные лотки 3 с водоприемными воронками 4 и водоотвод. Кровельные панели 1 оперты на ребра водосборных лотков 3 в зоне отверстий 2, Лотки 3 установлены на опоры(рамные столбики 5) по двухконсольной однопролетной схеме, длина каждой консоли составляет половину пролета между опорами, Водосливные отверстия 2 в кровельных панелях 1 выполнены на ширину между внутренними поверхностями ребер водосборных лотков 3. 2 з.п. ф-лы, 3 ил. ного перекрытия 6 таким образом, что с двух сторон образуются консольные свесы 7 длиной 1/2 пролета между рамными столбиками 5, При опирании панелей 1 на лоток 3 последний работает по двухконсольной схеме и его горизонтальная полка, являющаяся водоотводящей поверхностью, оказывается в сжатой зоне сечения, что исключает в ней появление трещин, Панель 1 также работает по двухконсольной схеме, при этом в зоне примыкания панели 1 к фризовым панелям 8 в чердаке образуется зазор 9, который может быть использован как вентиляционное отверстие.При такой конструкции крыши здания атмосферные осадки по панелям 1 через отверстия 2 попадают в водосборный лоток 3, а затем через водоприемную воронку 4 - в систему внутреннего водостока здания, 1694808Отвод воды с нескольких панелей производится в один лоток,Конструкция крыши отличается повышенной трещиностойкостью и надежностью за счет работы кровельных панелей и 5 водосборных лотков по двухконсольной схеме, при которой водоотводящие поверхности панелей и лотков находятся в сжатой зоне, что позволяет также снизить материалоемкость крыши, 10 Формула изобретения1. Крыша здания или сооружения с внутренним водостоком, включающая кровельные панели на ширину здания, имеющие 15 уклон к водосливным отверстиям с фильтрами, установленные на опоры, водосборные лотки с водоприемными воронками, водоотвод и фризовые панели, о т л и ч а ю щ а я с я тем, что, с целью повышениядолговечности крыши и снижения ее материалоемкости, кровельные панели оперты на ребра водо- сборных лотков в зоне сливных отверстий, а водосборные лотки установлены нэ опоры с образованием с двух противоположных сторон консольных свесов, причем длина каждой консоли составляет половину пролета между опорами,2. Крыша по и. 1, о т л и ч а ю щ а я с я тем, что водосливные отверстия в кровельных панелях выполнены на ширину между внутренними поверхностями ребер водо- сборных лотков.3. Крыша по и, 1, о т ли ч а ю щ а я с я тем, что кровельная и фризовые панели установлены с вентиляционным зазором.1694808 г.г Составитель А. ВоронинТехред М,Моргентал Корректор Т. Колб едактор Н, Цалихина роизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина,Заказ 4138 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб 4/5
СмотретьЗаявка
4717965, 11.07.1989
ГЛАВНОЕ УПРАВЛЕНИЕ ПРОЕКТНЫХ РАБОТ ПО ЖИЛИЩНО-ГРАЖДАНСКОМУ И КОММУНАЛЬНОМУ СТРОИТЕЛЬСТВУ "КИЕВПРОЕКТ"
ИВАНОВ АЛЕКСАНДР ВЛАДИМИРОВИЧ, КАФИЕВ КОНСТАНТИН ПЕТРОВИЧ, ЗОЛОТАРЕВ БОРИС САМУИЛОВИЧ, ЧЕМЕРИС ВАЛЕРИЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: E04B 7/02
Метки: здания, крыша, сооружения
Опубликовано: 30.11.1991
Код ссылки
<a href="https://patents.su/3-1694808-krysha-zdaniya-ili-sooruzheniya.html" target="_blank" rel="follow" title="База патентов СССР">Крыша здания или сооружения</a>
Кровельная панель здания
Номер патента: 1306186
Опубликовано: 30.01.1992
МПК: E04D 3/00
Метки: здания, кровельная, панель
...иэ прессованныхалюминиевых профилей, гелиоприемник2, например из алюминиевой прокатносварной панели, расположенный на пли те теплоизоляции 3 из вспененного вполости панели жесткого пенопласта,и селективно прозрачное остекление 4,Плита теплоизоляции 3 снабжена ноконтуру бортами 5, Селективно прозрачное остекление 4 удерживается в25проектном положении штампиками 6.Гелиоприемник 2 снабжен анкерным устройством 7 в виде полой трубки.Для изготовлении кровельной пане:"ли алюминиевые профили каркаса 1 об"резают под углом 45 и соединяют вуглах самонареэающими винтами в вин-.товые каналы, получая каркас из четырех боковых стенок. Укладывают в форму с опалубкой для образования бортов теплоизоляции гелиопрчемник 2 и 35каркас 1 панели,...
Слоистая панель здания, сооружения и т. п.
Номер патента: 279003
Опубликовано: 01.01.1970
МПК: E04C 2/24
Метки: здания, панель, слоистая, сооружения
...прочность соединения заполнителя с несущими обшивками и теплотехнические свойства конструкции.Для достижения этой цели гофрированные полосы заполнителя расположены в двух взаимно перпендикулярных направлениях, причем однонаправленные полосы сдвинуты одна относительно другой на половину шага их гофров и размещены с шагом, равным половине шага гофров полос другого направления.Полки гофров, прилегающие к несущим обшивкам, образуют развитую поверхность соединения с ними. В результате возрастает прочность соединения заполнителя с обшивками.С целью снижения веса заполнителя в малонагруженных конструкциях или при примене нии высокопрочных клеев и припоев в полкахгофров делают отверстия.Между гофрированными полосами одногонабооа...
Панель здания для использования солнечной энергии
Номер патента: 1571371
Опубликовано: 15.06.1990
Авторы: Кабилов, Корчунов, Костыгов, Пеллер, Цой, Ширинский
МПК: F24J 2/42
Метки: здания, использования, панель, солнечной, энергии
...острого угла с вторым ребром 3, а последнее расположено в плоскости труб 1 и кон- . тактирует с нижерасположенной трубой 1 с образованием герметичной стенки. Трубы 1 размещены внутри острого угла,За трубами 1 расположена или стена 7 здания, или оконный или дверной 40 проем 8, Труба 1 и ребра 2 и 3 выполнены за одно целое. Сборка труб 1 с ребрами 2 и 3 может быть подвешена перед стеной здания, оконным или дверным проемом, В качестве материала для 45 ребер 2 и 3 предлагается использовать сплавы с высоким коэМициентом теплопроводности, Величина угла К между ребрами зависит от географической широты расположения панелиИодули для вертикальной стены располагаются впритык один к другому 1 фиг,3 ), Трубы 1 крепятся к подводящим и отводящим...
Узел соединения трубы коммуникаций с панелью здания
Номер патента: 1754863
Опубликовано: 15.08.1992
Авторы: Павликов, Рубановский
Метки: здания, коммуникаций, панелью, соединения, трубы, узел
...концом закрепле рубе, а вторым к краю проема в ко ии На фиг, 1 изображен узел; на фиг,же, вид сверху; на фиг. 3 - сечение Афиг, 1,Через проем конструкции 1 проходиттруба коммуникации 2, Крепежный элемент3 представляет собой стальную пластинку,изогнутую по винтовой линии и охватывающую трубу коммуникации 2 своей внутренней поверхностью. 8 конструкции 1 имеетсязакладная деталь 4, закрепленная в ней посредством анкеров 5 в случае железобетонных конструкций. При стальном вариантеконструкций необходимость в закладнойдетали отпадает. Одним концом элемент 3закреплен к трубе 2 посредством сварноголобового шва 7, а вторым концом посредством шва 6 элемент 3 прикреплен к закладной детали 4, обрамляющей края проемаконструкции,При нагрузках работа...
Соединение стеновых панелей здания
Номер патента: 1795021
Опубликовано: 15.02.1993
Автор: Белоус
МПК: E04B 1/38
Метки: здания, панелей, соединение, стеновых
...Б), В таком виде все стеновые панели поставляют на монтажную площадку с двумя вкладышами пневмоуст. ройства на каждую. При этом количество монтажных единиц в здании с рекомендуемыми соединениями стеновых панелей почти остается неизменными по сравнению с типовым известным решением с безвкладышными сопряжениями крупнопанельного здания.Предлагаемые пневмоустройства моно 5 10 15 20 25 30 35 40 ние составляют легкие пластмассовые соединительные шпонки, которые можно перенести вручную, Крестообразный железобетонный перевязочный блок из-за своей сложной формы не может поставляться на стройку с приклеенной стеновой панелью, Количество таких блоков на весь дом ничтожное, т.е, на одну планировочную секцию шириной в один модуль на всю ширину...
